냉동공학 7교시 25:15 부분 hong1000 2022년 01월 18일 22:02 공유 정정합니다. 라고 하며 나온 자막에 증기와 액의 상태가 나오는데 교수님의 설명과 반대이기도 한데 제가 생각했을때는 교수님의 설명이 맞는거 같은데 자막의 부분이 맞는건가요?? 이해가 안되서 관련된 내용 올려주셔서 공부의 도움을 주시길 부탁 드립니다. 0 댓글 댓글 1개 정렬 기준 날짜 투표수 imjaeki 2022년 01월 19일 00:54 (편집된 시간 2022년 01월 19일 01:00) 교수님 답변 드립니다. 냉동공학 7교시 25:15의 몰리엘선도에서 7점이 액, 3점이 증기 상태인 것은 맞습니다. 6점의 냉매상태는 냉매액+냉매증기 입니다. 그런데 냉매액량과 냉매증기량의 비율을 말 할 때는 반대가 되는 것입니다. 7점~3점까지의 길이를 1이라고 했을 때 7점~6점의 길이는 냉매 증기량을 나터내고, 6점~3점의 길이는 냉매 액량을 나타냅니다. 아래의 습증기 구역의 냉매비율을 설명한 내용을 보시면 이해되실 것입니다. 감사합니다. 강사 임재기 0 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
답변 드립니다.
냉동공학 7교시 25:15의 몰리엘선도에서 7점이 액, 3점이 증기 상태인 것은 맞습니다.
6점의 냉매상태는 냉매액+냉매증기 입니다.
그런데 냉매액량과 냉매증기량의 비율을 말 할 때는 반대가 되는 것입니다.
7점~3점까지의 길이를 1이라고 했을 때 7점~6점의 길이는 냉매 증기량을 나터내고, 6점~3점의 길이는 냉매 액량을 나타냅니다.

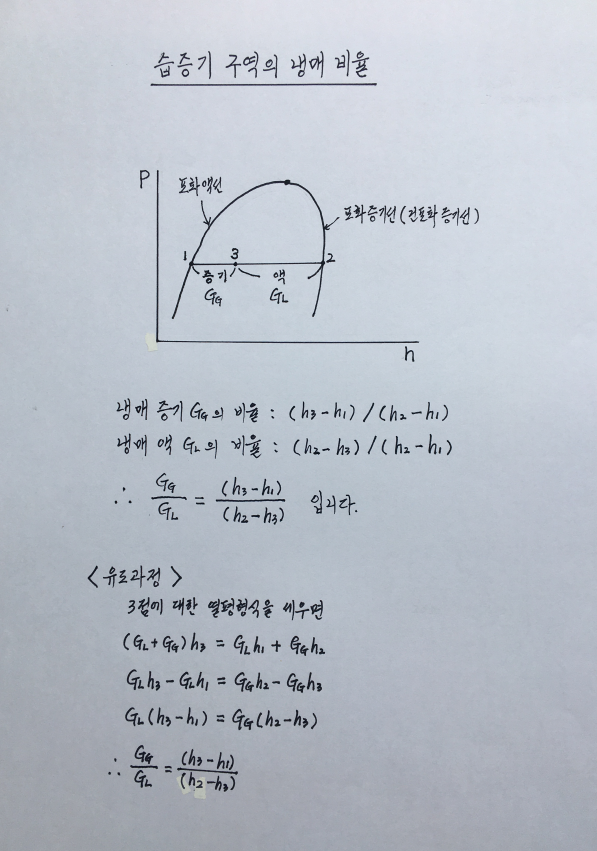

아래의 습증기 구역의 냉매비율을 설명한 내용을 보시면 이해되실 것입니다.
감사합니다.
강사 임재기
