20년 2회 15번문제 (3)-2 질문드립니다.
안녕하세요 교수님
공조냉동기계기사 실기 기출문제 20년 2회차 문제15번 중 (3)-2번 질문드립니다.
해당문제 이론냉매순환량을 구하는 문제로
P-H선도 작도 후 증발기 입,출구 엔탈피 값을 읽어 구해야 하는 문제로 알고 있습니다.

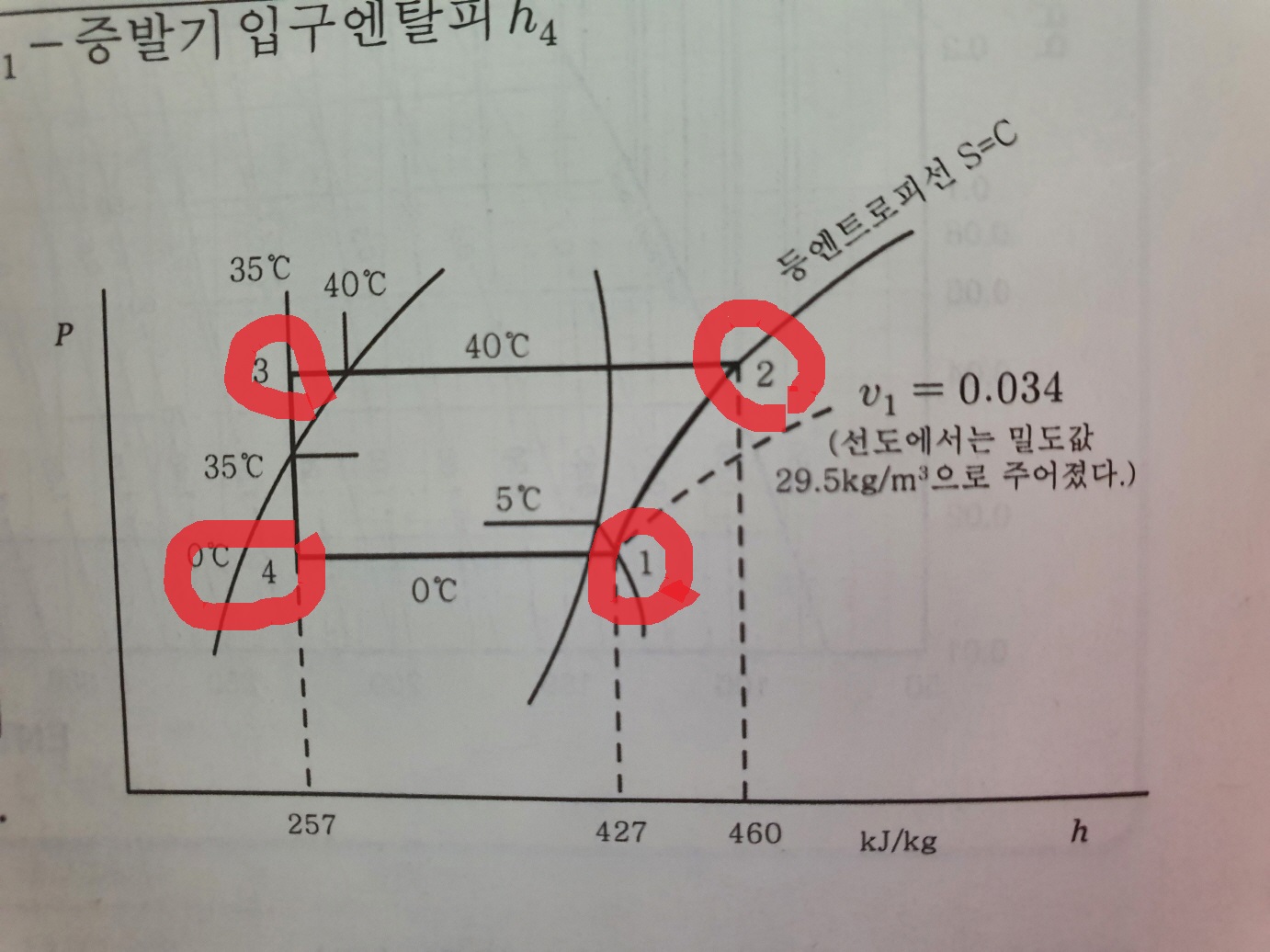

궁금한건 P-H선도 작도인데 주어진 응축온도 : 40도 , 증발온도 : 0도
이 2가지로 P-H선도 상 사각형 윗변과 아랫변은 작도 할수 있는데
각 상태점
1번점~2번점 구간
3번점~4번점 구간
을 어떻게 작도해야하는지 알고싶습니다.
알려주시면 고맙겟습니다.
0
댓글
답변 드립니다.
1점에서 2점은 압축과정이며 압축과정은 단열압축이며 단열압축은 등엔트로피 변화(과정)입니다.
따라서1점에서 2점까지 등엔트로피선을 따라 그으면 됩니다.
3점에서 4점은 팽창밸브를 통과하는 과정이며 팽창과정은 교축변화이며 교축과정은은 등엔탈피 변화입니다.
따라서 3점에서 등엔탈피선을 따라 4점까지 그으면 됩니다. 등엔탈피선은 위에서 부터 아래까지 수직선입니다.
감사합니다.
강사 임재기
