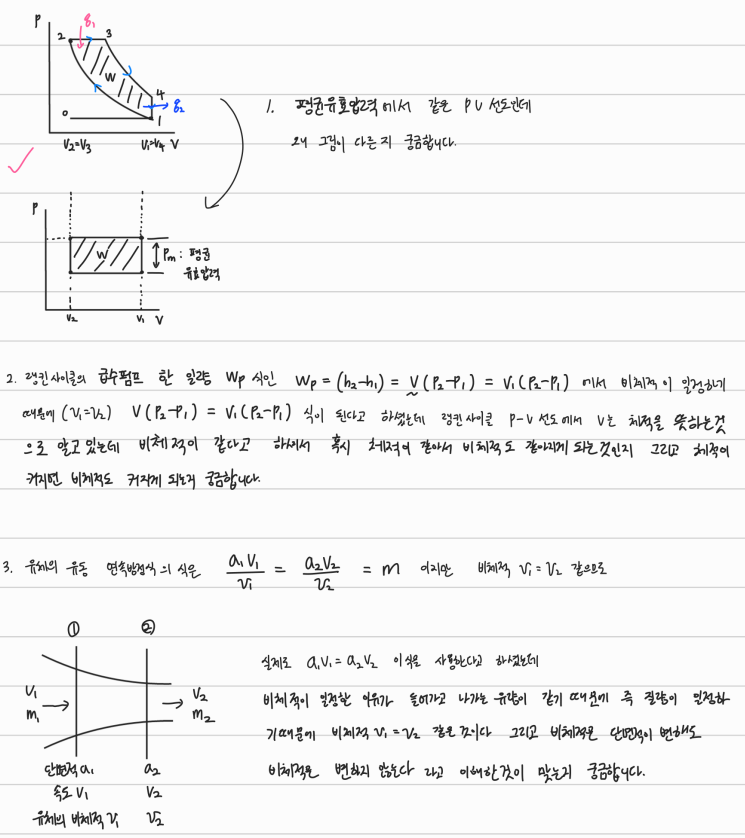

1. 실제 디젤사이클 PV선도에서의 일량 W를 같은 행정길이 V2 ~V1 일때의 평균압력으로 표현하면 아래의 PV선도 처럼 된다는 의미입니다. 아래의 PV선도는 평균압력을 나타낸 그림인 것입니다.
2.비체적은 질량 1kg의 체적입니다.
우선 설명드리면 랭킨사이클의 p v 선도의 질량은 1kg의 증기입니다. 따라서 체적 v는 비체적 입니다. 급수펌프의 과정은 1에서 2인데 비체적이 일정한 과정입니다.
물론 질량이 많아져 몇 kg이 되더라고 1-2과정에서 체적은 일정한 과정이며, 비체적도 일정한 과정 입니다. 따라서 1에서 2의과정 (급수펌프의 과정)은 비체적 및 체적 모두 일정한 과정입니다.
PV선도의 V를 체적으로 나타낼 때도 있고 소문자 v로 표현하여 비체적으로 나타낼 때도 있습니다.
어떤 기관이 사이클을 이루는 동안에 작동유체의 질량이 변하지 않는다면 PV선도에서 체적 V의 변화는 비체적 v의 변화와 같습니다. (비체적=체적/질량 인데 질량이 변하지 않는다면 체적의 변화는 곧 비체적의 변화이기 때문입니다.)
질량이 일정한 경우 체적이 같으면 비체적도 같습니다.(비체적= 체적/질량 이기 때문입니다.)
질량이 일정한 경우 체적이 커지면 비체적도 커집니다.(비체적=체적/질량 이기 때문입니다.)
반대로 체적이 일정한데 질량이 증가하면 당연히 비체적은 작아집니다.(비체적= 체적/질량)
3. 연속방정식을 설명드리면서 이 흐름에서 비체적이 무조건 일정한 것처럼 설명한 것은 설명이 미흡한 것이었습니다. 물과 같이 비압축성 유체인 경우에는 비체적이 일정하다고 할 수 있으며, 공기의 경우는 물과 달리 압축성이므로 비체적이 일정하다고 할 수 없습니다. 그러나 공기의 경우도 공기조화에서 사용하는 정도의 압력에서는 공기도 비압축성 으로 볼 수 있기 때문에 비체적이 같다고 볼 수 있습니다.
댓글
답변 드립니다.
1. 실제 디젤사이클 PV선도에서의 일량 W를 같은 행정길이 V2 ~V1 일때의 평균압력으로 표현하면 아래의 PV선도 처럼 된다는 의미입니다. 아래의 PV선도는 평균압력을 나타낸 그림인 것입니다.
2.비체적은 질량 1kg의 체적입니다.
우선 설명드리면 랭킨사이클의 p v 선도의 질량은 1kg의 증기입니다. 따라서 체적 v는 비체적 입니다. 급수펌프의 과정은 1에서 2인데 비체적이 일정한 과정입니다.
물론 질량이 많아져 몇 kg이 되더라고 1-2과정에서 체적은 일정한 과정이며, 비체적도 일정한 과정 입니다. 따라서 1에서 2의과정 (급수펌프의 과정)은 비체적 및 체적 모두 일정한 과정입니다.
PV선도의 V를 체적으로 나타낼 때도 있고 소문자 v로 표현하여 비체적으로 나타낼 때도 있습니다.
어떤 기관이 사이클을 이루는 동안에 작동유체의 질량이 변하지 않는다면 PV선도에서 체적 V의 변화는 비체적 v의 변화와 같습니다. (비체적=체적/질량 인데 질량이 변하지 않는다면 체적의 변화는 곧 비체적의 변화이기 때문입니다.)
질량이 일정한 경우 체적이 같으면 비체적도 같습니다.(비체적= 체적/질량 이기 때문입니다.)
질량이 일정한 경우 체적이 커지면 비체적도 커집니다.(비체적=체적/질량 이기 때문입니다.)
반대로 체적이 일정한데 질량이 증가하면 당연히 비체적은 작아집니다.(비체적= 체적/질량)
3. 연속방정식을 설명드리면서 이 흐름에서 비체적이 무조건 일정한 것처럼 설명한 것은 설명이 미흡한 것이었습니다. 물과 같이 비압축성 유체인 경우에는 비체적이 일정하다고 할 수 있으며, 공기의 경우는 물과 달리 압축성이므로 비체적이 일정하다고 할 수 없습니다. 그러나 공기의 경우도 공기조화에서 사용하는 정도의 압력에서는 공기도 비압축성 으로 볼 수 있기 때문에 비체적이 같다고 볼 수 있습니다.
감사합니다.
강사 임재기
