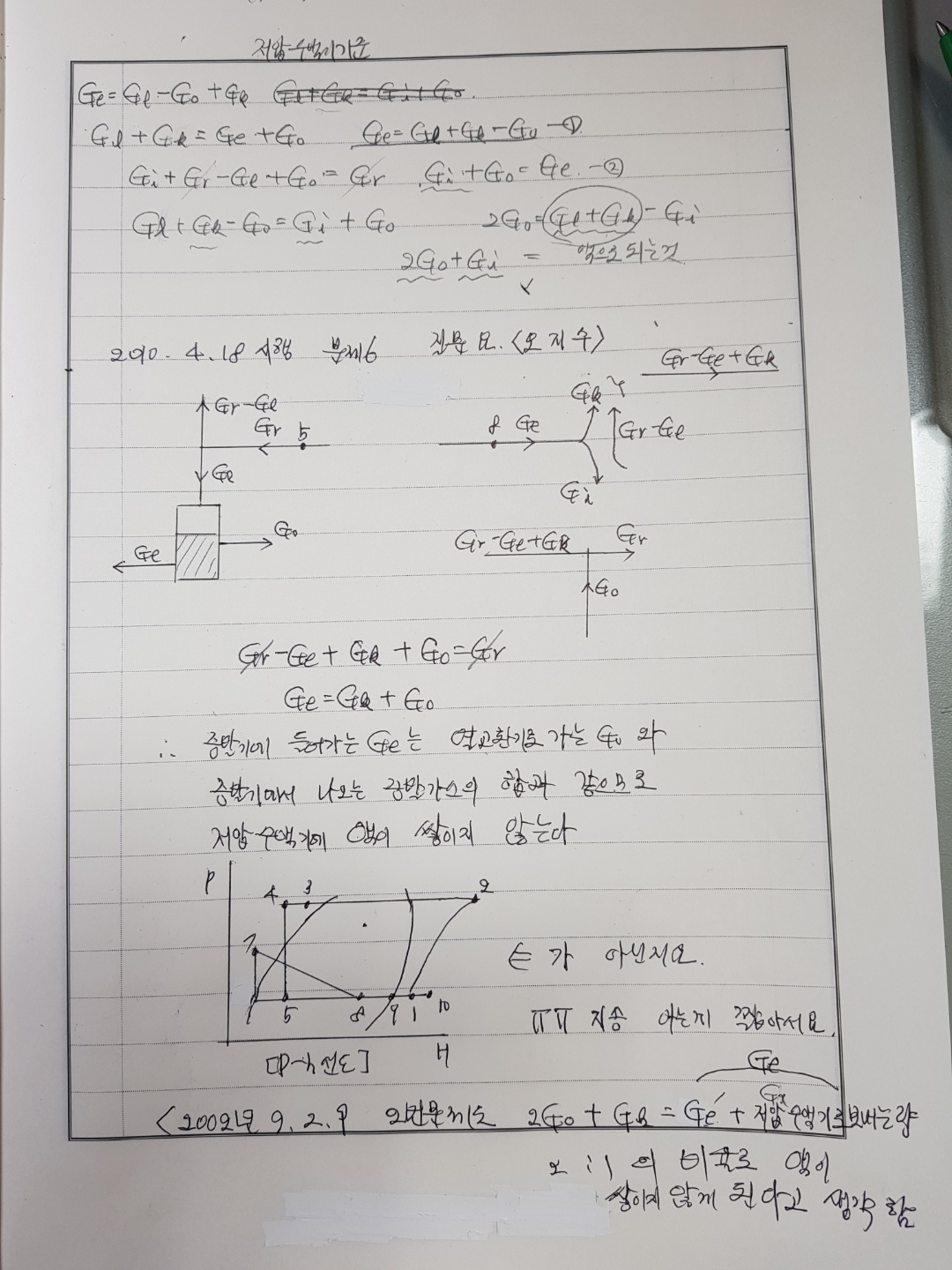

10년 1회 문제 6번 에서 8점과 9점 엔탈피 값이 같은 이유에 대하여 교재의 참고 마지막에 설명 드렸습니다.
다시 설명드리면
2019년 1회 문제 7번 과 2002년 3회 문제 2번의 경우도 엔탈피가 서로 같아야 한다는 것이 저의 생각입니다. 왜냐하면 증발기에서 나온 냉매중에서 액냉매는 다시 증발기로 들어가서 결국은 모두 증발하여 압축기로 들어가야 하기 때문입니다. 1시간을 기준으로 한다면 1시간동안 압축기에서 나온 냉매는 1시간동안 증발기에서 모두 증발하여 압축기로 들어가야 하기 때문입니다.
그런데 순간적으로 보면 증발기 출구에서 액냉매가 나오기 때문에 습증기 구역에 증발기 출구점을 표시한 것입니다. 그러나 그 액냉매는 다시 증발기로 들어가서 1시간 안에는 결국 완전히 증발하여 압축기로 들어가게 됩니다. 따라서 증발기 출구점은 모두 건포화증기점(압축기 입구점)이 되어야 한다고 생각하는 것입니다.
다만 2002년9월 2번문제의 경우는 액순환펌프를 사용하므로 증발기로 보내지는 냉매가 증발량의 5배정도 보내지게 되므로 어쩔 수 없이 7점이 습증기 구역에 표시될 수 밖에 없습니다. 그러나 이것도 시간이 지나면 결국은 증발기로 들어간 냉매는 모두 8점이 되어서 압축기로 들어갑니다. 따라서 저의 생각은 이것도 증발기 출구점은 압축기 입구점이 되어야 한다고 생각하는 것입니다.
실제 열량 계산하는 것을 보시면 아시겠지만 02년문제 습증기구역 7점과 19년문제 습증기구역 G점의 엔탈피는 계산에 적용되지 않습니다.
댓글
답변 드립니다.
만액식 증발기 출구점 (02년3회2번 10년1회6번 19년1회7번)
10년 1회 문제 6번 에서 8점과 9점 엔탈피 값이 같은 이유에 대하여 교재의 참고 마지막에 설명 드렸습니다.
다시 설명드리면
2019년 1회 문제 7번 과 2002년 3회 문제 2번의 경우도 엔탈피가 서로 같아야 한다는 것이 저의 생각입니다. 왜냐하면 증발기에서 나온 냉매중에서 액냉매는 다시 증발기로 들어가서 결국은 모두 증발하여 압축기로 들어가야 하기 때문입니다. 1시간을 기준으로 한다면 1시간동안 압축기에서 나온 냉매는 1시간동안 증발기에서 모두 증발하여 압축기로 들어가야 하기 때문입니다.
그런데 순간적으로 보면 증발기 출구에서 액냉매가 나오기 때문에 습증기 구역에 증발기 출구점을 표시한 것입니다. 그러나 그 액냉매는 다시 증발기로 들어가서 1시간 안에는 결국 완전히 증발하여 압축기로 들어가게 됩니다. 따라서 증발기 출구점은 모두 건포화증기점(압축기 입구점)이 되어야 한다고 생각하는 것입니다.
다만 2002년9월 2번문제의 경우는 액순환펌프를 사용하므로 증발기로 보내지는 냉매가 증발량의 5배정도 보내지게 되므로 어쩔 수 없이 7점이 습증기 구역에 표시될 수 밖에 없습니다. 그러나 이것도 시간이 지나면 결국은 증발기로 들어간 냉매는 모두 8점이 되어서 압축기로 들어갑니다. 따라서 저의 생각은 이것도 증발기 출구점은 압축기 입구점이 되어야 한다고 생각하는 것입니다.
실제 열량 계산하는 것을 보시면 아시겠지만 02년문제 습증기구역 7점과 19년문제 습증기구역 G점의 엔탈피는 계산에 적용되지 않습니다.
감사합니다.
강사 임재기
