주파수(f)와 파장( λ)과 속도(c)는 f＝ c / λ의 관계임으로 프레넬(Fresnel) 반경은 파장에 따라 변함.
③ 송수신점간의 중앙에 산악이 있을 때에 회전손실이 최대가 된다.
** 설명 틀음 **
산악회절파는 오히려 회전손실이 최소가 됨
[참조자료]
- 전파의 전파(傳播) 도중에 여러 산이 있을 때의 전파
- 특히 초단파(VHF)나 마이크로파에서는 산이 있으면 음영(陰影) 손실 때문에 전계의 세기가 낮아진다. 그러나 산을 잘 이용하면 회절로 산이 없을 때의 전계의 세기보다 높은 전계의 세기를 얻게 된다.(일반적으로 장애물이 없어야 수신감도가 크지만 산악에 의한 회절이득으로 수신감도가 오히려 커지는 현상 발생)
댓글
[질문]

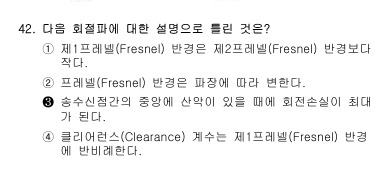

42. 다음 회절파에 대한 설명으로 틀린 것은?
① 제1프레넬(Fresnel) 반경은 제2프레넬(Fresnel) 반경보다 작다.
② 프레넬(Fresnel) 반경은 파장에 따라 변한다.
③ 송수신점간의 중앙에 산악이 있을 때에 회전손실이 최대가 된다.
④ 클리어런스(Clearance) 계수는 제1프레넬(Fresnel) 반경에 반비례한다.
왜 3번이 틀린지 모르겠습니다. 장애물이 중앙에 있으면 회전손실이 커지는게 아닌가요
[답변]
정답은 ③번
수정 : ③ 송수신점간의 중앙에 산악이 있을 때에 회전손실이 “최소”가 된다.
[풀이]

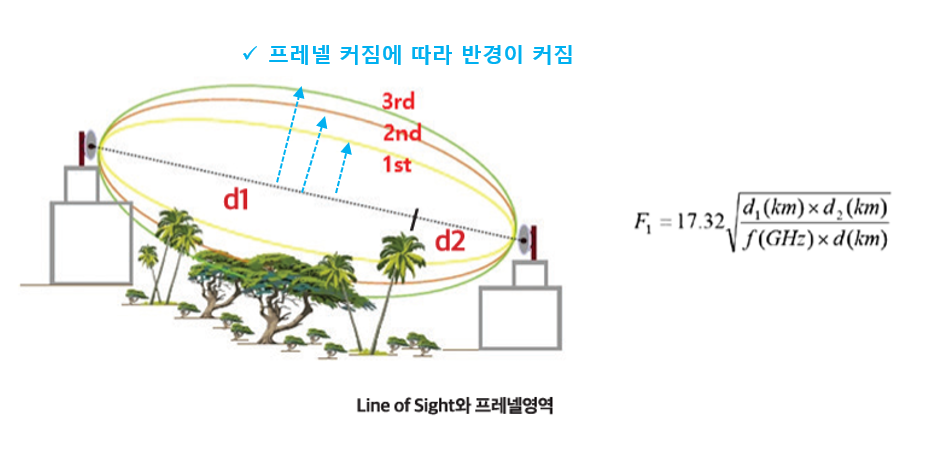

① 제1프레넬(Fresnel) 반경은 제2프레넬(Fresnel) 반경보다 작다.
** 설명 맞음 **
제1 프레넬이 반경이 작으며, 제2, 제3으로 갈수로 커짐
② 프레넬(Fresnel) 반경은 파장에 따라 변한다.
** 설명 맞음 **
위의 그림의 우측식에 의하면 주파수에 반비례하며,
주파수(f)와 파장( λ)과 속도(c)는 f＝ c / λ의 관계임으로 프레넬(Fresnel) 반경은 파장에 따라 변함.
③ 송수신점간의 중앙에 산악이 있을 때에 회전손실이 최대가 된다.
** 설명 틀음 **
산악회절파는 오히려 회전손실이 최소가 됨
[참조자료]
- 전파의 전파(傳播) 도중에 여러 산이 있을 때의 전파
- 특히 초단파(VHF)나 마이크로파에서는 산이 있으면 음영(陰影) 손실 때문에 전계의 세기가 낮아진다. 그러나 산을 잘 이용하면 회절로 산이 없을 때의 전계의 세기보다 높은 전계의 세기를 얻게 된다.(일반적으로 장애물이 없어야 수신감도가 크지만 산악에 의한 회절이득으로 수신감도가 오히려 커지는 현상 발생)
산악 회절 전파, mountainous diffraction propagation
전파의 전파(傳播) 도중에 여러 산이 있을 때의 전파. 특히 초단파(VHF)나 마이크로파에서는 산이 있으면 음영(陰影) 손실 때문에 전계의 세기가 낮아진다. 그러나 산을 잘 이용하면 회절로 산이 없을 때의 전계의 세기보다 높은 전계의 세기를 얻게 된다.
④ 클리어런스(Clearance) 계수는 제1프레넬(Fresnel) 반경에 반비례한다.
** 설명 맞다고 추정**

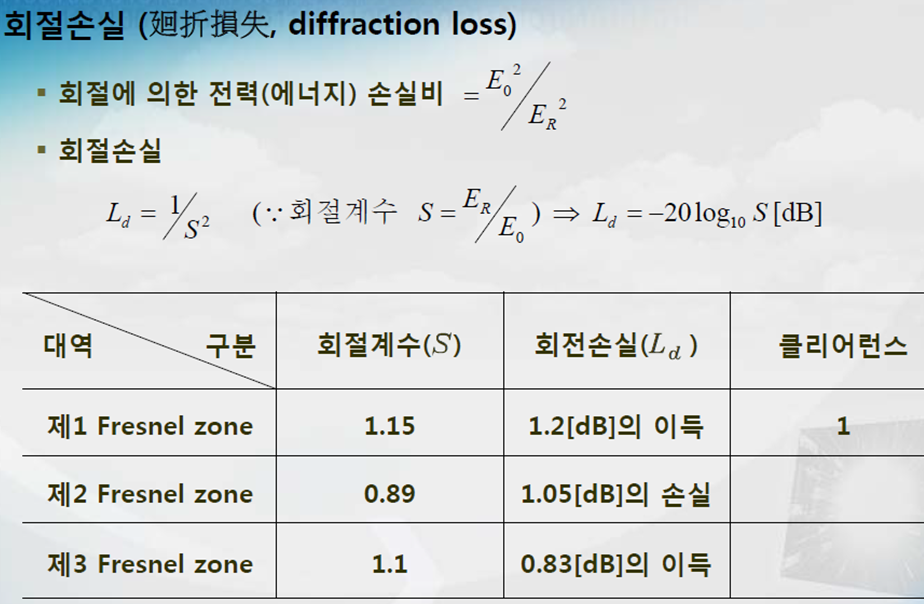

아래 자료가 프레넬 대역기준 회절계수 설명자료입니다.
정확하게 회절계수가 제1이 1.15, 제2가 0.89, 제3이 1.1 이여서 정확한 일관성은 없어 명확하지 않음
감사합니다.

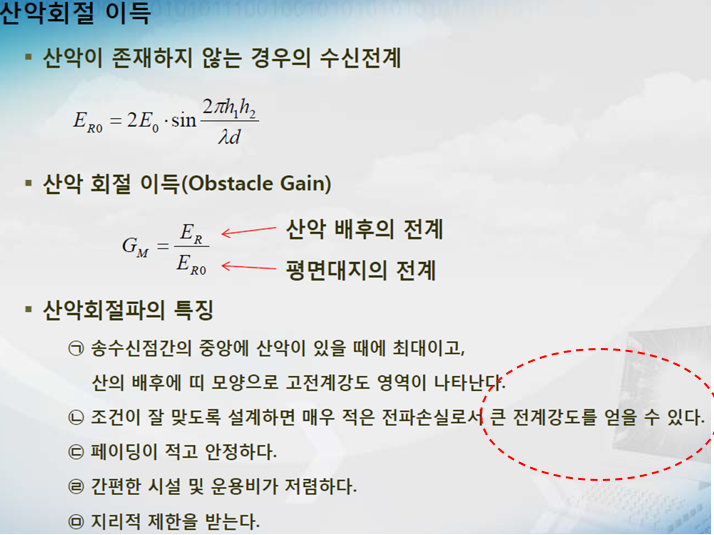

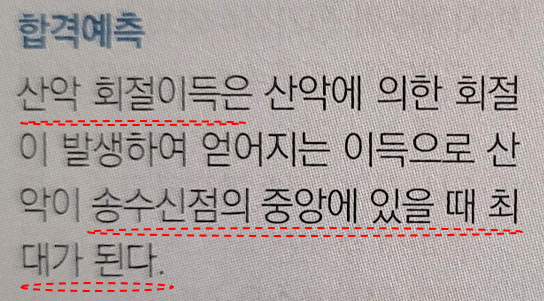

참고적으로
산악회절파 내용 추가합니다.
감사합니다.
그렇군요 감사합니다.
