기출문제8

•

  byckwon

  2025년 03월 06일 03:13

  교수님

  안녕하세요. 질문에 감사드립니다.

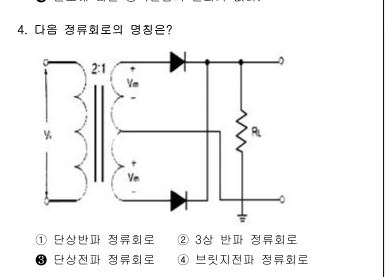

  [질문] 4번 문제에서 회로 그림에서 다이오드가 2개(▶|) 라서 단상전파 정류회로 아닌가요?

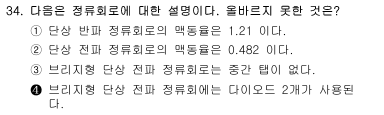

  그럼 34번은 왜 틀렸다고 하나요

  [답변]

  다이오드가 2개라서 단상전파정류회로는 아닙니다.

  단상전파정류회로의 출력이 기준입니다.



  실기교재 정도만 이해하면 시험에 준비가 가능합니다.

  실기의 중요한 주제이며 이해가 필요합니다.

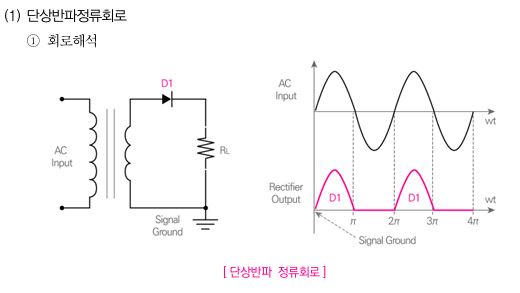

  1. 단상반파정류회뢰

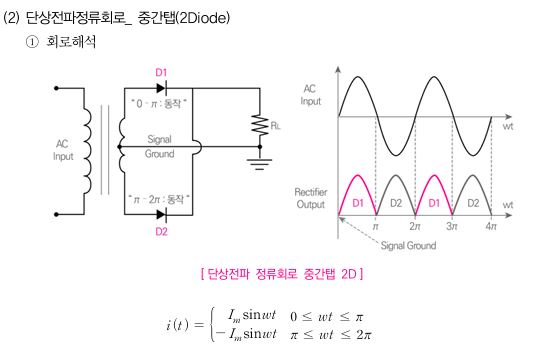

  2. 단상전파정류회뢰_2개 다이오드

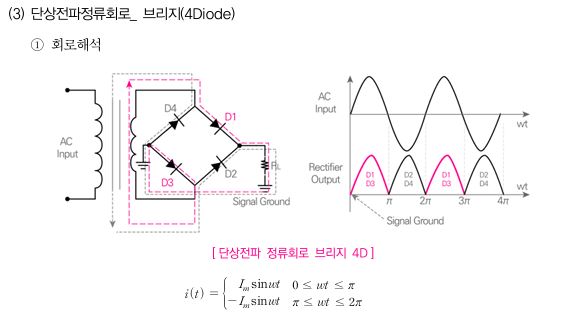

  3. 단상전파정류회뢰_4개 다이오드(브리지)

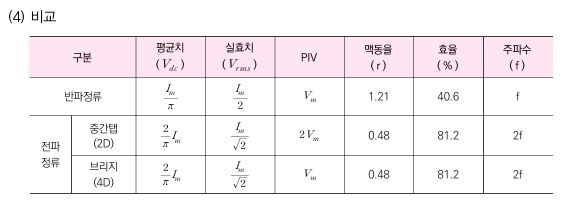

  4. 정류회로 비교표



  감사합니다.

  0
•

  gungon519

  2025년 03월 17일 10:35

  다이오드 갯수로 회로 종류를 판단하는게 아니였군요. 감사합니다.
