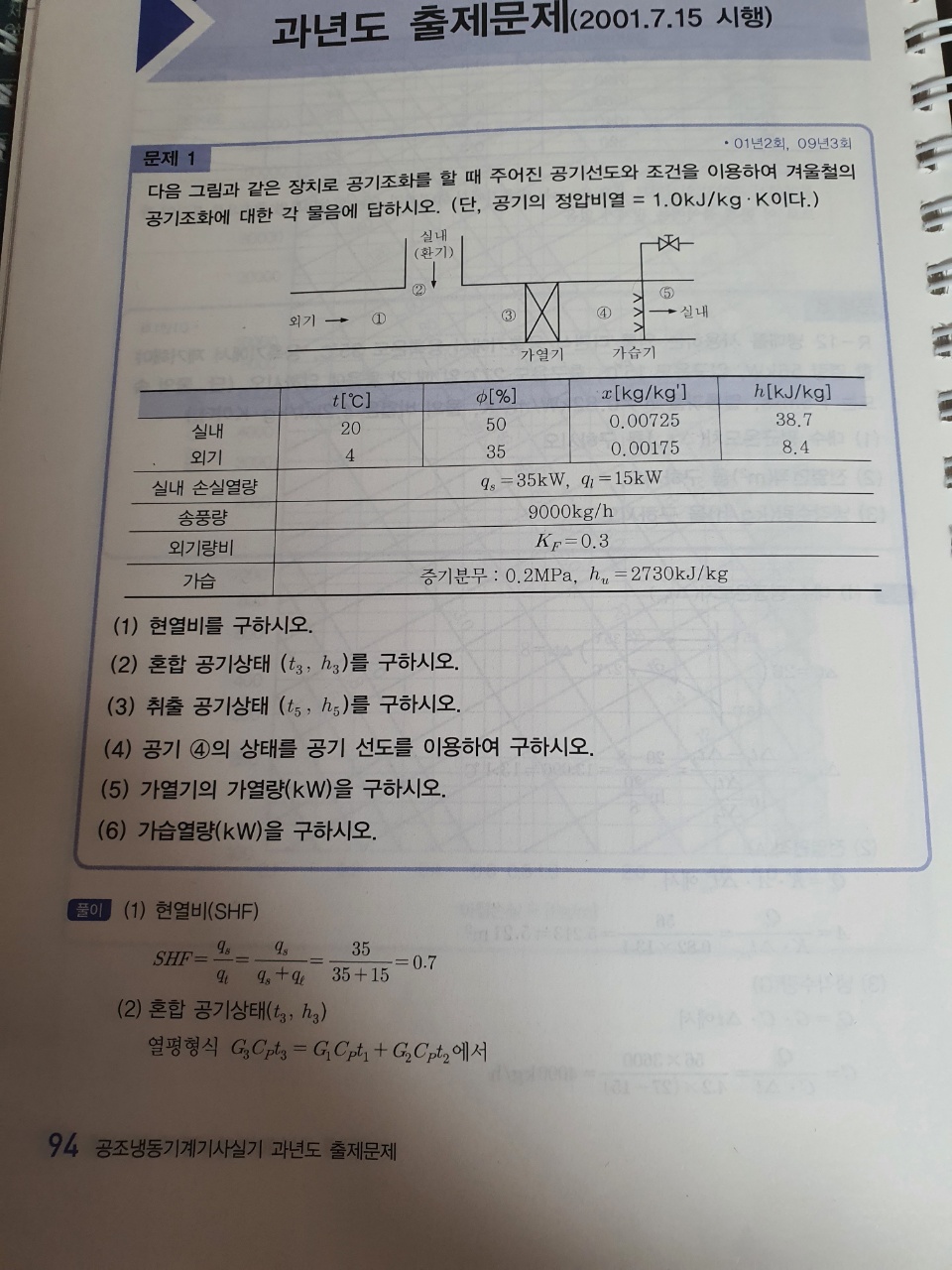

공조냉동기사 실기 교재 2001년 2회 95p 질문드립니다
안녕하세요.
아래와 같이 질문드립니다.

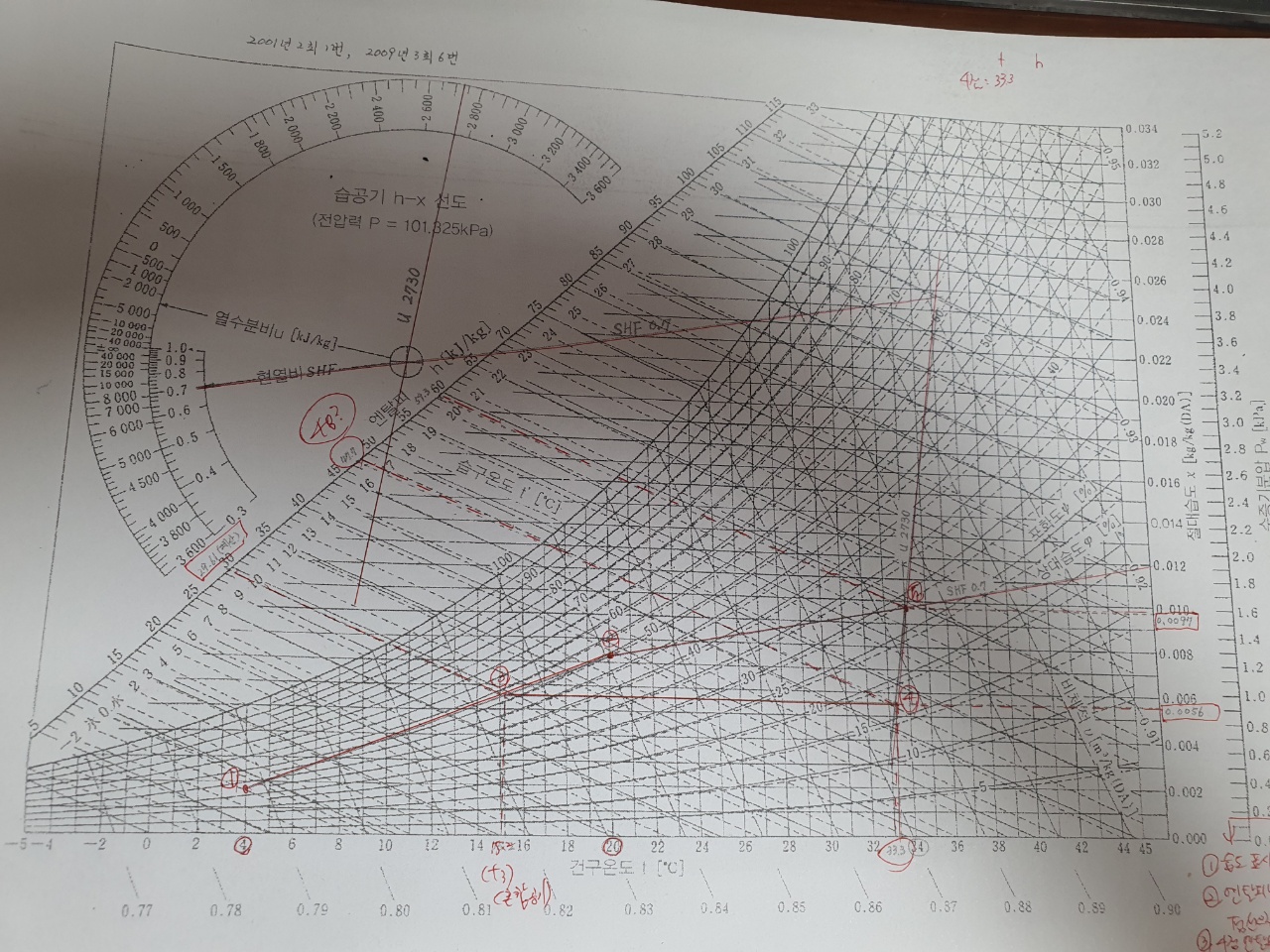

1. 4번문제에서 공기4 점상태를 공기선도를 통해 구하라고했는데
5점의 절대습도나 1점의 상대습도 등 세세한 부분까지 모두 선도에 작성해줘야하나요?
1-1. 또한 엔탈피나 절대습도를 적을때 수치를 적을경우 눈대중으로 하므로
예를 들어 4점의 엔탈피가 47.7로 되어있는데 48로 적어도 무방한건가요?
2. 책에 엔탈피나 온도, 절대습도 등을 이은 선이 점선으로 되어있는데
실선으로하면 틀리게 되는건가요?

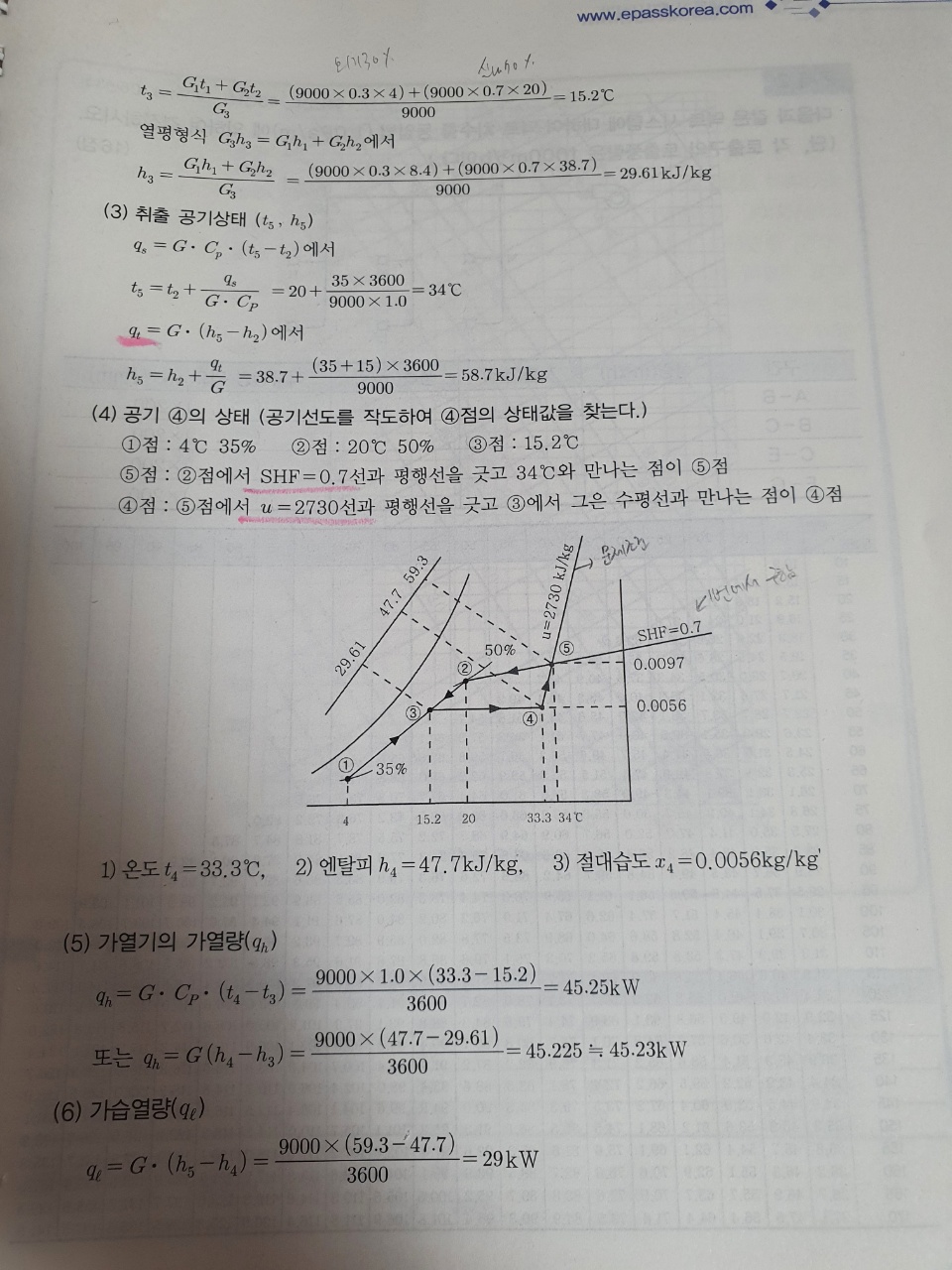

3. 문제풀이정정에서 4번문제 및 6번문제의 5점 엔탈피를 59.3으로 수정하셨는데
이미 3번문제에서 h5=58.7을 구했음에도 불구하고
이를 따르지 않고 선도 상 5점을 통해 눈대중으로 구한 엔탈피값으로 수정해야하는 이유가있나요??
0
댓글
답변 드립니다.
1. 선도에 표시할 필요는 없습니다. 다만 선도에서 읽어서 사용해야 하는 값들은 표시하는 것이 좋습니다.
2. 4점의 엔탈피선을 47.7에 도달하도록 그려놓고 48로 읽는 것은 안됩니다. 만약 선을 그려놓지 않은 상태에서 48로 읽는 것은 읽는 사람마다 생기는 오차로 볼 수 있습니다.
3. 실선으로 그려진 공기선도의 각과정과 구분하기 위해 점선으로 한 것입니다. 구분만 된다면 실선으로 그려도 됩니다.
4. 저의 오류입니다. 5점의 엔탈피는 3번문제에서 계산으로 구한 h5=58.7로 해야 맞습니다.
질문하신 것처럼 선도 상 5점은 눈대중으로 읽은 값이므로 계산에서 나온 h5=58.7을 적용해야 맞습니다.
오류를 사과드립니다. 그리고 알려주셔서 감사합니다.
감사합니다.
강사 임재기
