2018년 1회 필기 기출문제 질문

•

  imjaeki

  2022년 02월 15일 04:29 (편집된 시간 2022년 02월 15일 04:30)

  교수님

  답변 드립니다.

  1.단순히 냉매가 조금 부족한 경우는 증발압력은 변하지 않고 증발기 출구 상태가 과열증기 상태가 되고 과열증기 상태를 압축하면  토출가스 온도가 상승하게 됩니다.

  그런데 냉매가  많이 부족하면 증발기에서 증발이 모두 이루어져 과열증기가 되어도  증발압력이 저하되고  토출압력도 저하되며, 토출가스 온도는 상승하게 됩니다.

  따라서 냉매가 부족하다는 기준이 애매 합니다. 문제에서 의미하는 것이 어떤 것인지를 파악하는 것이 중요합니다.

  일반적으로  냉매가 부족하다는 것은 많이 부족하다는 의미로 보아야 합니다.

  따라서 냉매가 부족하면  증발압력과 토출압력이 저하되고 토출가스 온도는 상승한다고 보아야 합니다.

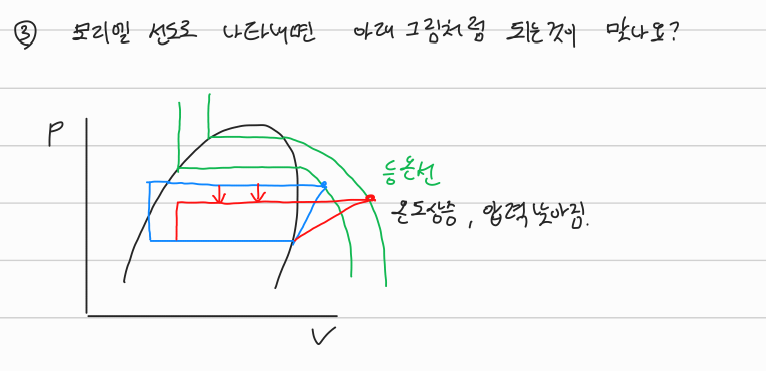

  2. 그림에서 압축기 입구점이 같으면 압축과정도 같은 선(파란선)이 되어야 합니다.  압축과정은 등엔트로피 선을 따라 압축되기 때문입니다.

  그러나 증발압력이 낮아지면  압축기 입구점이 아래로 내려가고  압축과정은 파란선의 오른쪽에 있는 등엔트로피선을 따라 압축되므로  토출압력이 낮아지더라도 토출증기의 온도는 올라가게 됩니다.

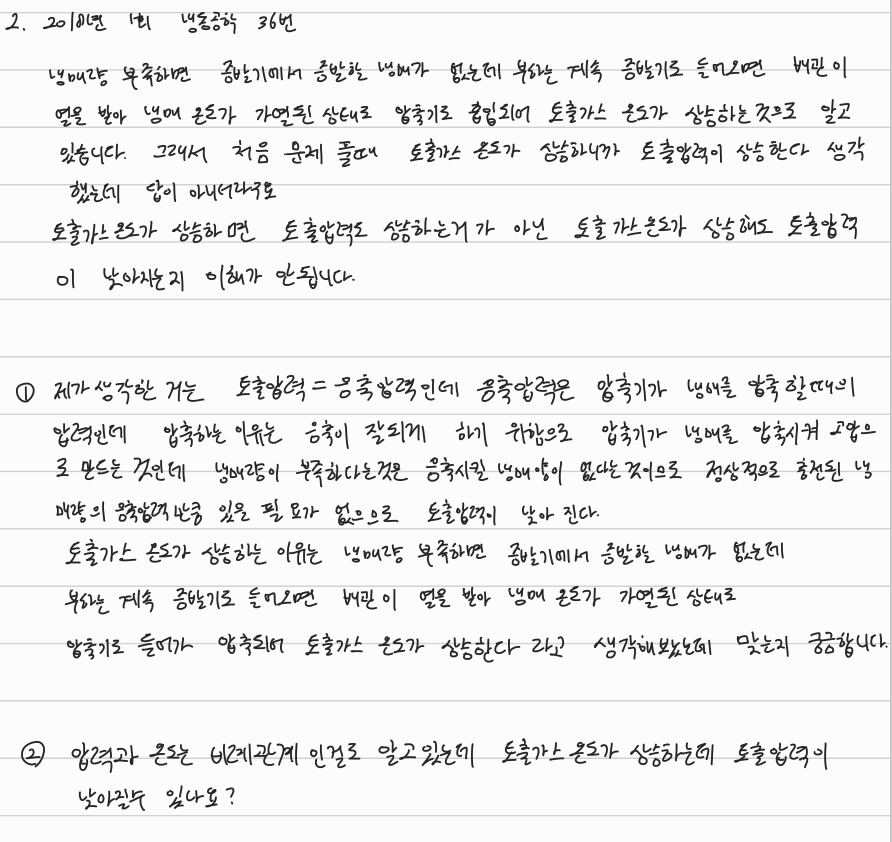

  그리고 질문에 올려주신 2018년1회36번 문제는 질문과 관계없는 흡수식냉동기 문제로 확인됩니다.

  질문에 올려주신 몰리엘 선도는 P-V 선도가 아니며  P-h 선도로 표현되어야 합니다.

  감사합니다.

  강사 임재기
