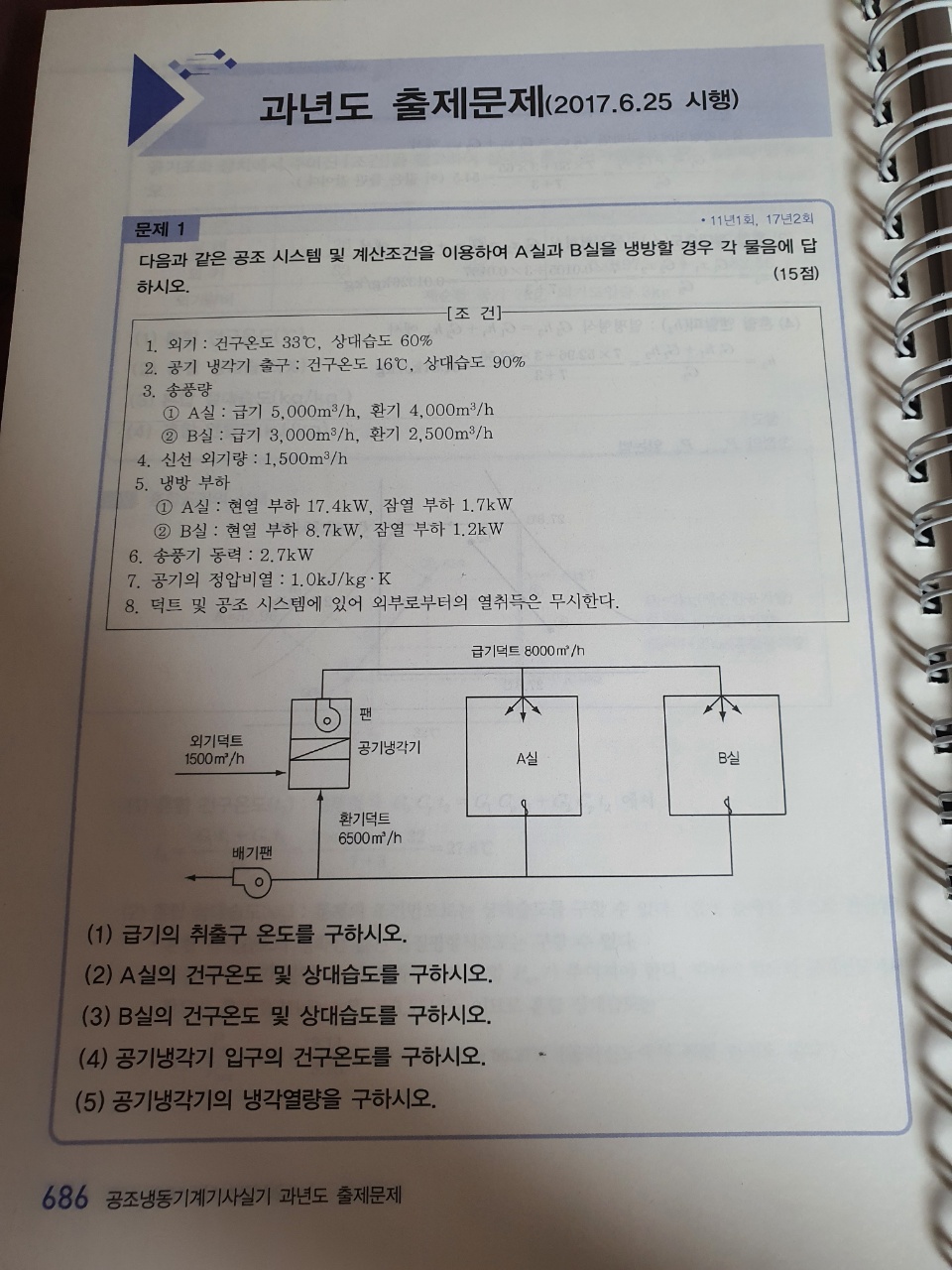

공조냉동기계기사실기 2017년2회 687p공기선도를 통해 상대습도를 구하는경우 질문드립니다
안녕하세요
공조냉동기계기사실기 공기선도를 통해 상대습도를 구하는경우 질문드립니다

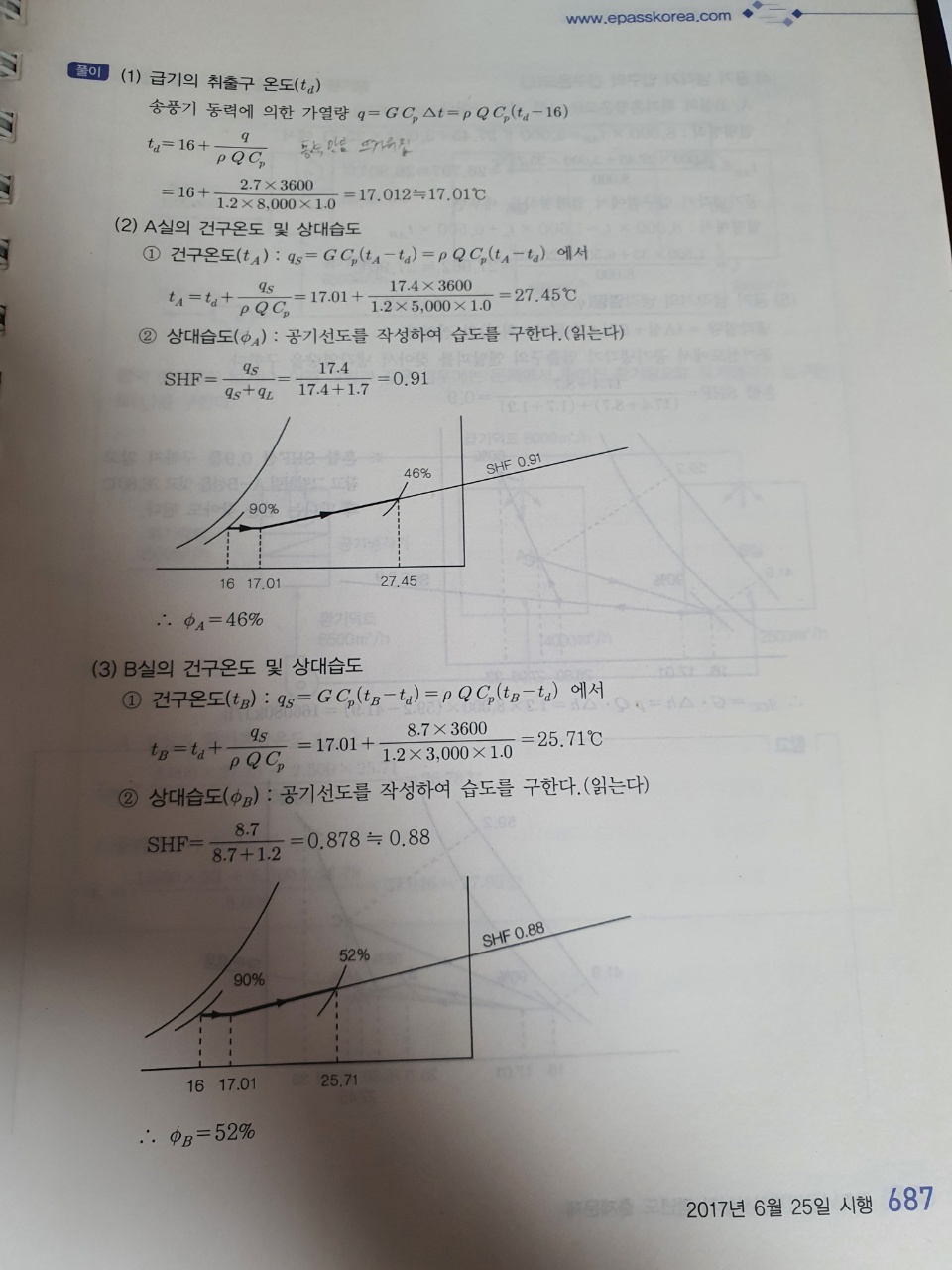

본 문제 2번 및 3번의 상대습도 풀이에 " 공기선도를 작성하여 습도를 구한다 (읽는다) " 라고 되어있는데
여기서 질문이 있습니다.
1. 실제 시험장에 가면 해당 상대습도를 구해볼수 있는 습공기선도 종이를 따로주는것인지요?
2. 만약 준다면, 연필등으로 임시로 작성하여 구한 후에 지워서 제출하는건가요?
아니면 제대로 검은펜으로 제대로 작성하여 제출하는것인가요?
3. 실기강의 중 실제로 공기선도에 작성하는 요령에 대한 강의가 없다보니
제가 하는 방식이 맞는건지 확인할 길이 없어서

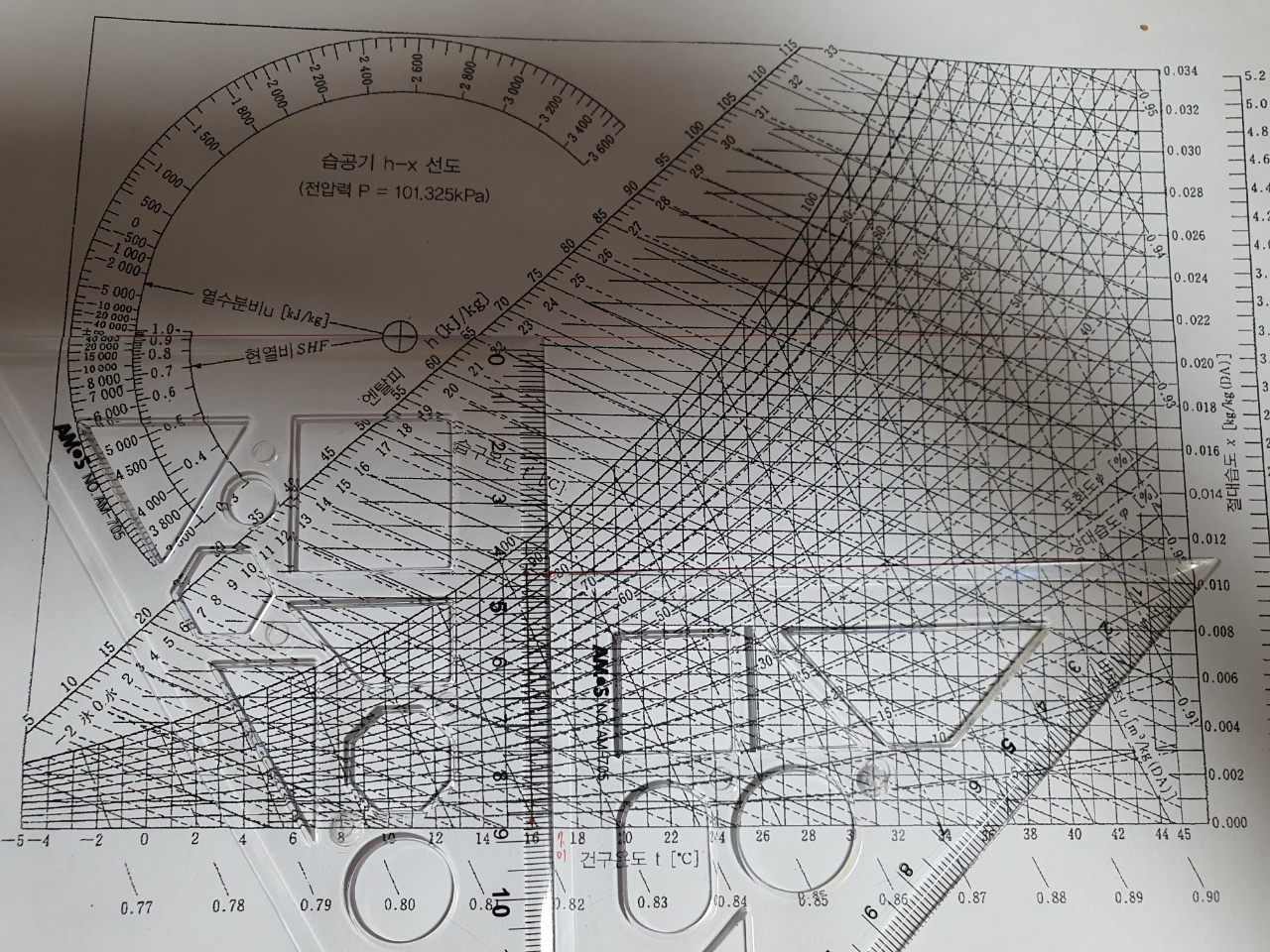

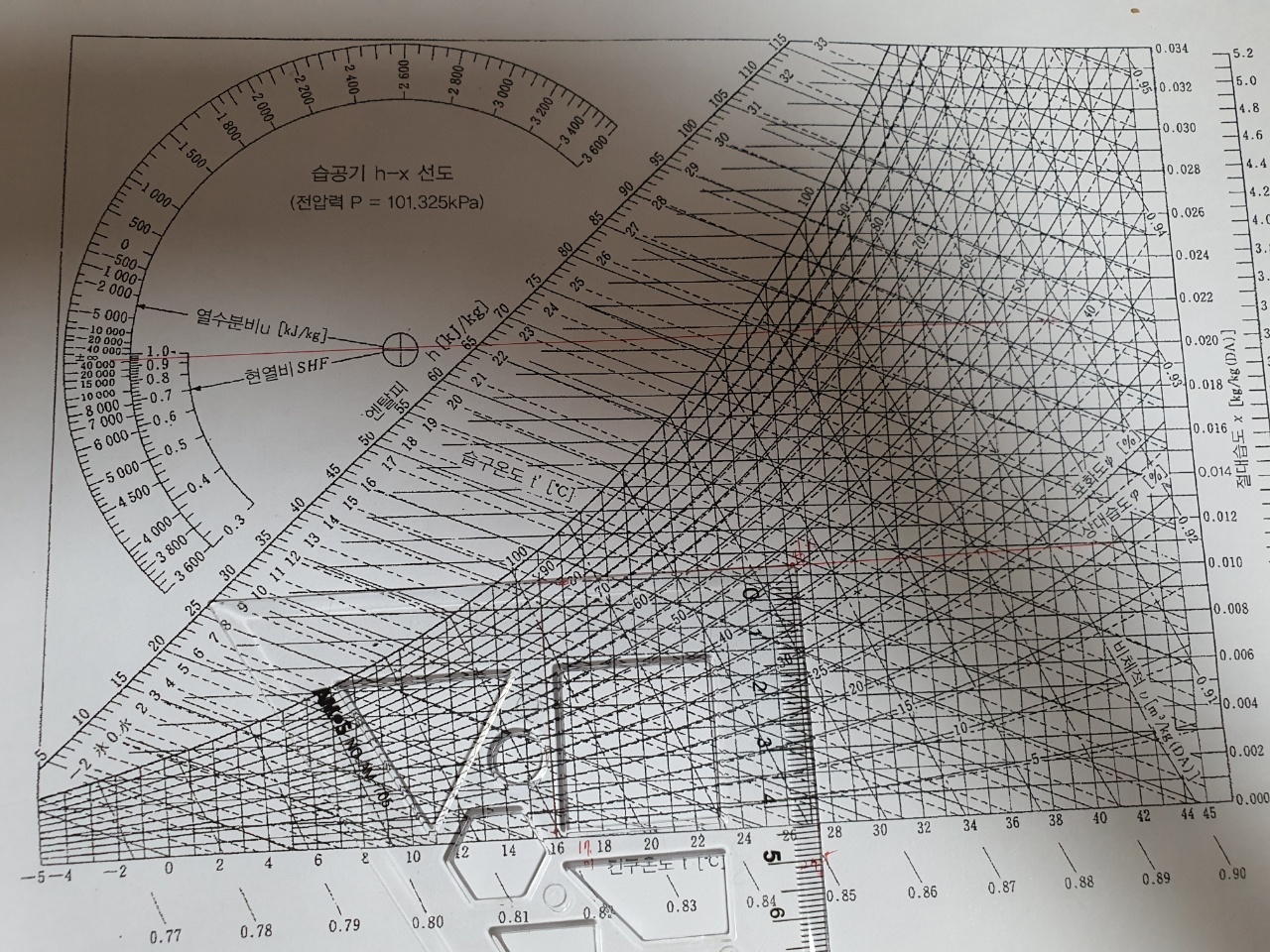

문제풀이 2번의 상대습도(현열비 0.91)를 구하는 문제의 작도하는 사진을 찍어서 첨부해봤는데
16도씨와 상대습도 90%선이 만나는 지점의 점을 찍은 후 17.01도씨로 이동하여
SHF선과 평행선을 그은 후 그 평행선과 27.45도씨가 수직을 이루는 지점을 구하여
46~47%를 구하였습니다. 이 방법이 맞는건가요?
3. 건구온도가 낮아질수록 (좌측으로 갈수록)포화도선과 상대습도선이 겹쳐져
읽기가 더 힘들어질텐데 포화도선 값과 상대습도선 값은 비슷해도 상관이 없나요?
아직 실기시험을 응시해본적이 없어서 이렇게 질문드립니다.. 감사합니다
0
댓글
안녕하십니까?
질의응답 사이트에 문제가 있었는지 질문이 늦게 올라와셔 이제 보았습니다.
답변 드립니다
1. 실제 시험장에 가시면 해당 상대습도를 구해볼수 있는 습공기선도 종이를 따로 주어집니다.
2. 공기선도를 작성하여야 하는 문제는 검은펜으로 제대로 작성하여 제출해야 합니다.
3. 매 문제마다 실제로 공기선도에 작성하는 요령을 설명할 수 없는 점 양해 바랍니다.
문제풀이 2번의 상대습도(현열비 0.91)를 구하는 방법을 올려주셨는데 올려 주신 방법으로 구하시면 됩니다.
4. 건구온도가 낮아질수록 (좌측으로 갈수록)포화도선과 상대습도선이 겹쳐지는 것이 맞습니다. 100%점에 가면 포화도선과 상대습도선이 하나가 됩니다.
포화도선과 상대습도선이 가까워지더라도 최대한 정확히 읽는 수 밖에 없습니다.
감사합니다.
강사 임재기
