냉동기 기준 AHU와 CT배관도에서 펌프 위치???

Avatar
hunnyhong

안녕하십니까.

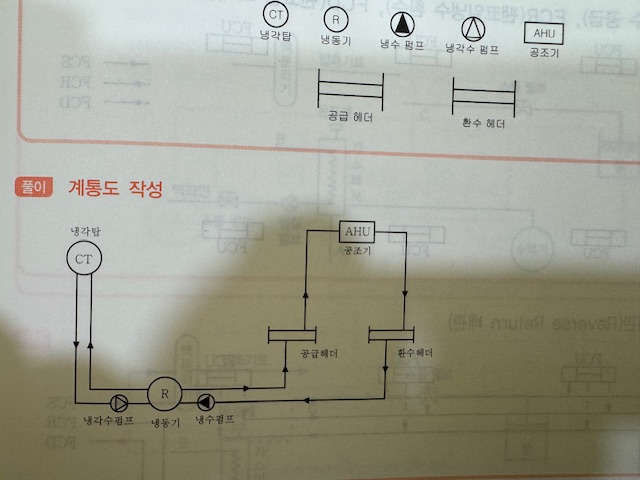

교재안에 내용입니다만 냉수펌프와 냉각수펌프가 흡입, 토출측 각각 다르게 붙어있습니다만 정확한 위차가 어떻게 되는지요? 펌프는 토출측에 붙어야 한다고 봅니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    펌프의 토출측이 열교환기 쪽을 향하는 것이 열교환기에 공기가 체류하는 것을 방지하여 열교환 성능을 좋게 할 수 있습니다.

    그러나 열교환기에 너무 큰 압력이 걸리는 경우에는  펌프의 흡입측이 열교환기쪽으로 연결해야 하는 것입니다.

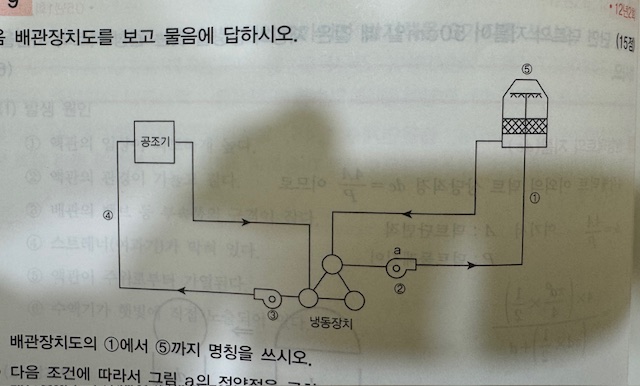

    질문에 올리신 그림 중에서  밑의 그림이 일반적으로 배관하는 (실제)펌프의 방향입니다.

    감사합니다.

    임재기
