교수님 2025실기 206페이지 문제 풀이의 제 의견을 한 번 살펴봐주십시요
안녕하십니까.

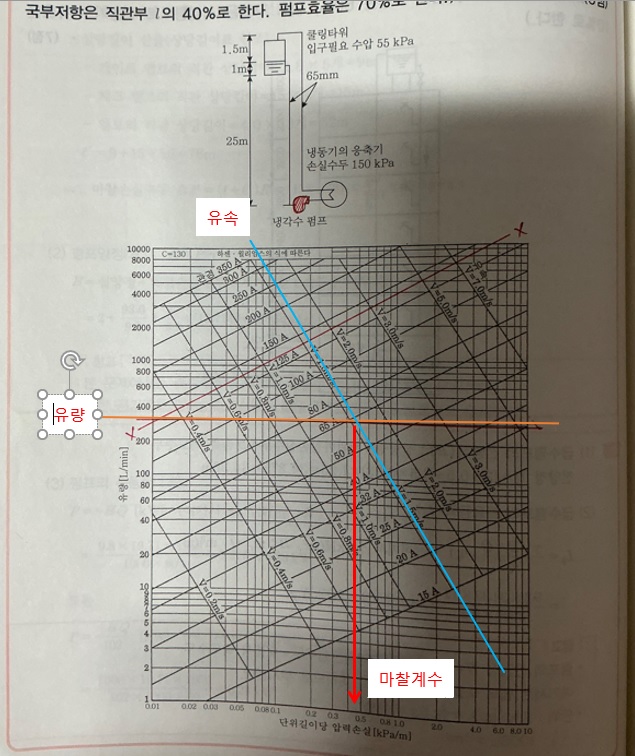

이 문제는 유량과 파이프 직경이 주어지고 그래프에서 마찰값을 찾아서 푸는 문제입니다만 책의 풀이는 유량과 파이프 호칭경 65A가 만나는 지점을 마찰값으로 정하였습니다만 저의 경우는 65mm직경으로 Q=AV에서 속도를 구해 대각선의 속도와 유량이 만나는 점을 마찰값으로 정해봤습니다만 이런 경우 제 생각에는 틀리지 않았다고 생각합니다만 교수님의 고견은 어떠신지요? 마찰값이 상당히 차이가 나서 답이 완전히 다르게 되어버립니다.
어차피 65A호칭경도 물이 흐르는 내경이 65mm는 아니며 스케쥴번호에 따라 달라질 수 도 있다고 봅니다.
문제또한 65mm가 외경인지 내경인지 명확하지 않아 애매한 부분이 있기는 합니다.
힌번 살펴봐 주시기 바랍니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
65A 관경은 호칭지름 이므로 내경을 65mm로 유속을 구하면 정확한 값이 아닙니다.
그러므로 내경 65mm로 유속을 구하여 단위길이당 압력손실을 구하는 것은 정확한 것이 아닙니다.
주어진 그래프는 호칭경이 65A인 관에 대하여 실제 유속과 마찰손실이 그려진 것입니다.
따라서 유량과 관경으로 단위길이당 압력손실을 구하는 것이 맞습니다.
감사합니다.
임재기
