2024년 2회 2번문제 리버스리턴 방식 배관도

Avatar
kuzenis

안녕하세요 임재기 선생님

먼저 타교재를 사용해서 죄송합니다

그전에 강의와 교재를 작년에 사둔게있습니다

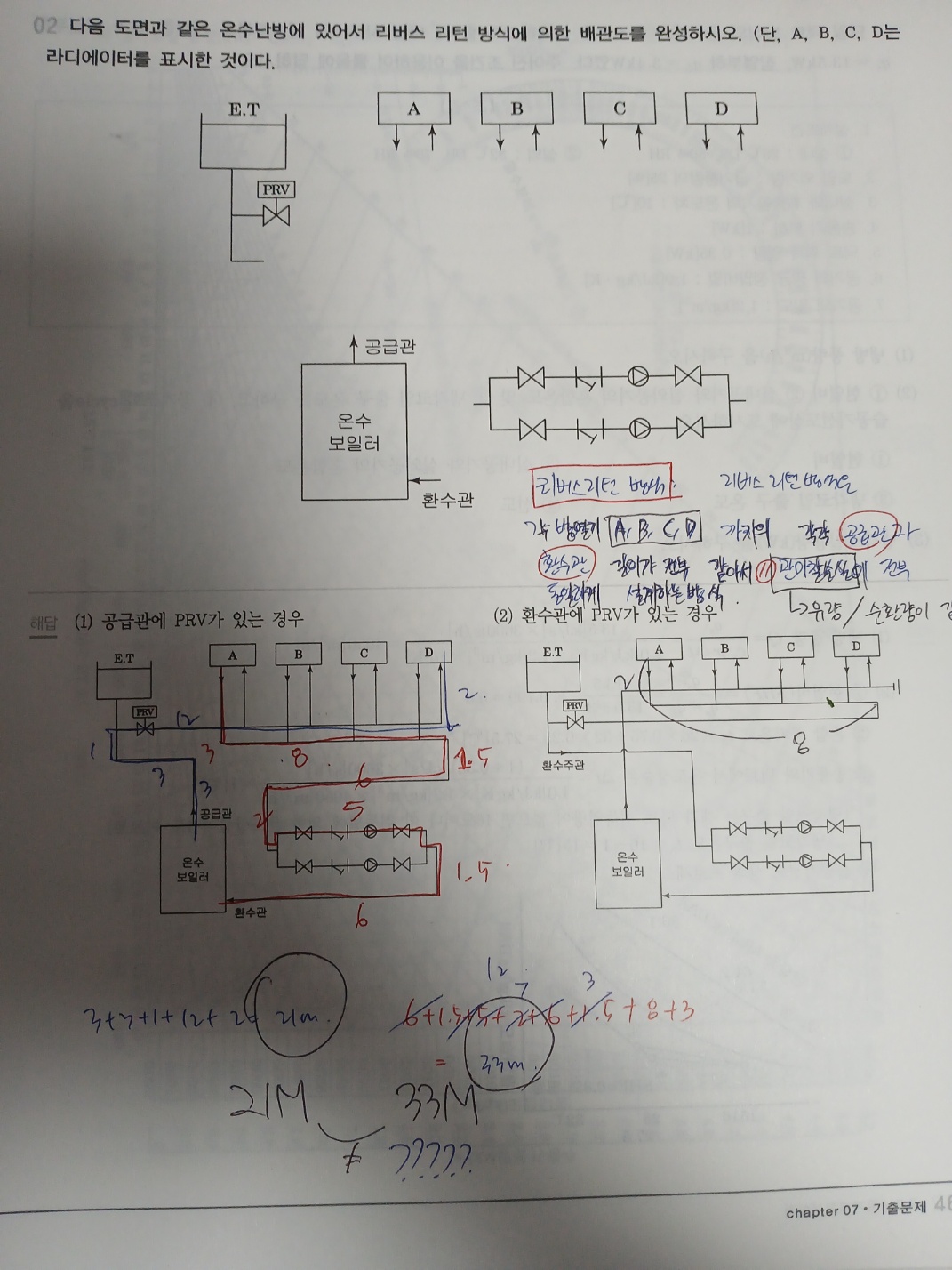

다름이 아니라 2024년 2회 2번문제인데 리버스리턴배관방식이 공급관과 환수관 길이가 같다고 들었는데

제가 길이를 어림잡아 쟀는데 1.5배정도 차이가 나는거 같습니다

심지어 환수관에  PRV(압력조절밸브)가 있는경우 길이차이가 더 심한거 같은데

어찌해서 이문제가 문제오류가 아니였는지 여쭤보고싶습니다

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    질문에 올리신 배관도을 확인한 결과  각 방열기에 연결된 공급관과 환수관 길이는 같습니다.

    다시 한번 색 있는 펜으로 각 방열기에 연결된 배관을 그려보시면 확인이 될 것입니다.

    감사합니다.

    임재기

    0
