배관장치도 22년 2회

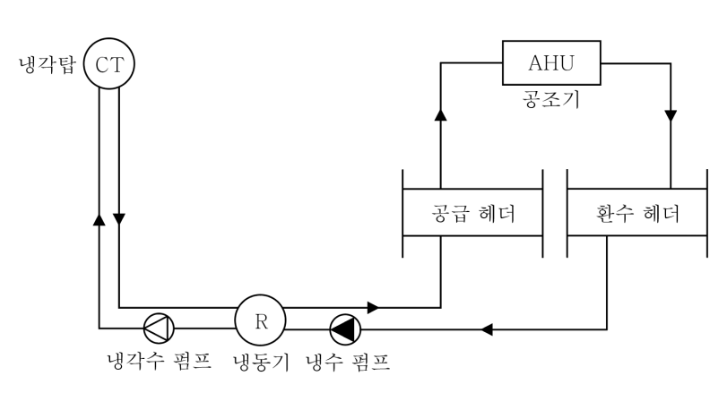

해당 사진은 22년 2회 문제인데요.
1. 책에는 냉각수 펌프 화살표방향이 사진과 반대인데 양정에 따라 화살표가 달라야하는지(화살표방향상관없는지)궁금합니다. (나머지는 책과 사진 동일)
2. 위 문제에서 (단, 냉수공급관 및 환수관은 개별식을 배관한다) << 이 말은 무슨뜻인지 궁금합니다.
3. 이사진 과 유사한 배관장치도 문제 12년 2회문제에서 냉수펌프와 냉각수펌프의 방향은 각각 공조기와 냉각탑방향으로 그림이 되어있습니다.(이 문제도 펌프방향이 반대여도 상관없는지)
감사합니다
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1. 펌프의 방향은 반대여도 정답처리 됩니다.
다만 저의 교재의 그림은 실제 현장에서 많이 적용하는 펌프의 방향을 적용한 것입니다.
2. (단, 냉수공급관 및 환수관은 개별식을 배관한다)라는 말은 공급관과 환수관을 각각 그리라는
의미로 받아들였습니다.
감사합니다.
임재기
감사합니다
