그런데 증발기 출구점을 습증기구역(액+증기 구역)에 나타낸 책들도 증발열량 계산할 때는 모든책이 건포화 증기점을 증발기 출구점으로 계산하고 있습니다. 이것은 모순입니다.
냉동기가 가동되면서 일시적으로 증발기 출구점이 습증기구역(액+증기 구역)일 수 있지만 이 때 나온 액은 다시 증발기로 들어가서 일정시간동안(1시간)을 기준으로 본다면 결국은 모두 건포화 증기가 되어 압축기로 들어가게 되어 있습니다. 따라서 증발기 출구점은 건포화 증기점이 되어야 합니다.

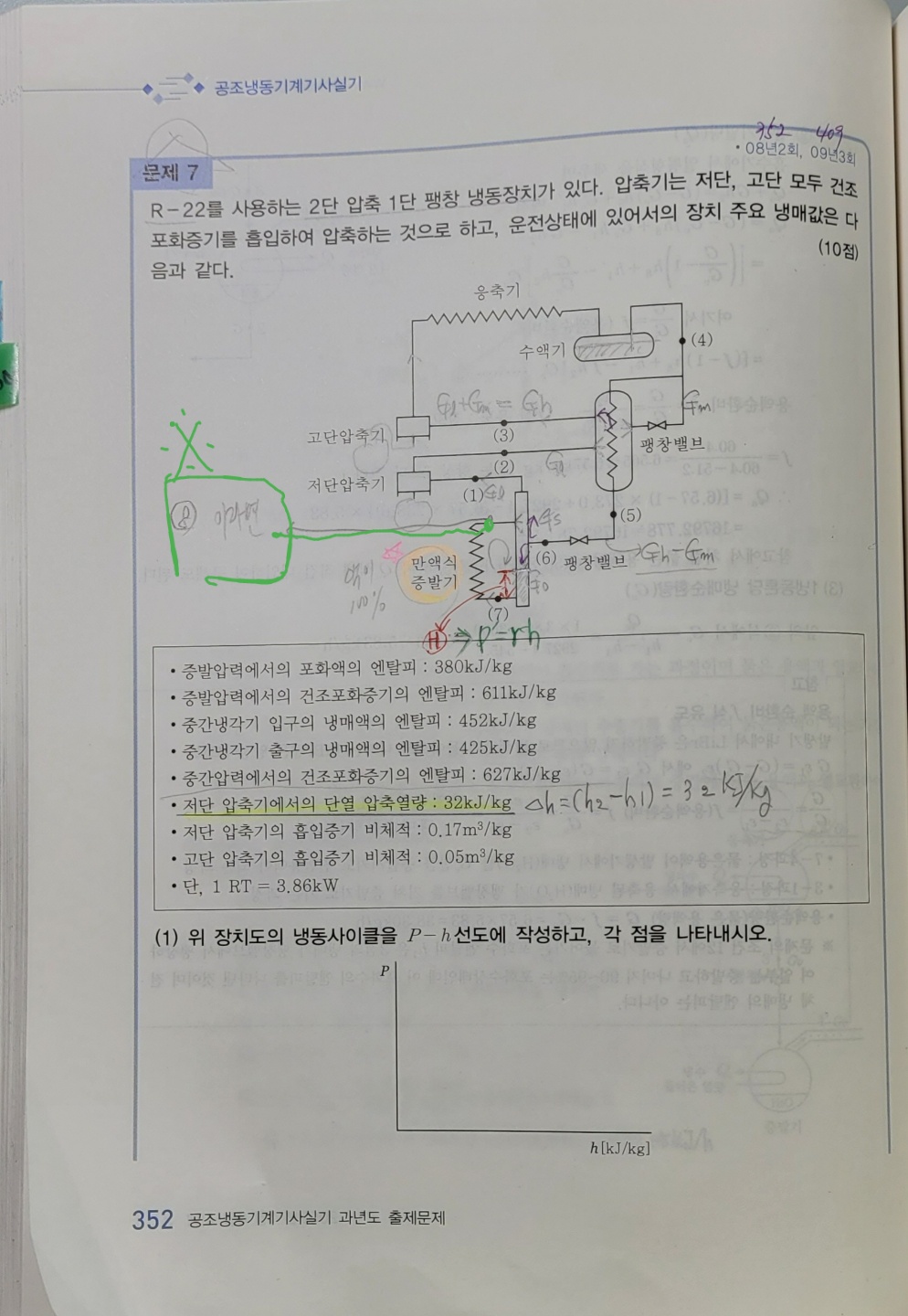

2002년9월 2번문제의 경우는 액 순환펌프를 사용하므로 증발기로 보내지는 냉매가 증발량의 5배정도로 많이 보내지게 되므로 증발기에 보내진 냉매가 모두 증발되지 못하고 액 상태로 나오게 됩니다. 따라서 7점이 습증기 구역에 표시될 수밖에 없었던 것입니다.
그러나 이 냉동시스템의 경우도 일정 시간 동안에 압축기에서 토출된 냉매량은 동일한 시간 동안에 증발기에서 모두 증발하여 8점(압축기 흡입점)이 되어서 다시 압축기로 뒤돌아 가게 됩니다. 그렇지 않으면 시스템이 작동할 수 없기 때문입니다. 즉, 문제의 그림처럼 사이클이 작동하면 시간이 갈수록 계속해서 액이 증발기에 쌓이게 되고 결국은 증발기 전체에 액이 차고 사이클은 작동 불능이 되기 때문입니다.
따라서 저의 생각은 이것도 증발기 출구점(7점)은 압축기 입구점(건포화 증기점)이 되어야 사이클이 정상적으로 작동 할 수 있다고 생각합니다.
실제 열량 계산한 것을 보시면 아시겠지만 02년 문제 습증기구역 7점의 엔탈피는 계산에 적용되지 않았습니다.
(저의 생각을 강력하게 주장하고 싶지만 액펌프에서 증발량의 5배정도 냉매를 순환시키기 때문에 7점에서 나오는 냉매는 순간적으로 (액+증기) 이기 때문에 선도를 그렇게 그렸다고 이해하고 넘어간 것입니다.)
댓글
답변 드립니다.
많은 냉동책에서 증발기 출구점을 습증기구역(액+증기 구역)에 나타내고 있습니다.
그런데 증발기 출구점을 습증기구역(액+증기 구역)에 나타낸 책들도 증발열량 계산할 때는 모든책이 건포화 증기점을 증발기 출구점으로 계산하고 있습니다. 이것은 모순입니다.
냉동기가 가동되면서 일시적으로 증발기 출구점이 습증기구역(액+증기 구역)일 수 있지만 이 때 나온 액은 다시 증발기로 들어가서 일정시간동안(1시간)을 기준으로 본다면 결국은 모두 건포화 증기가 되어 압축기로 들어가게 되어 있습니다. 따라서 증발기 출구점은 건포화 증기점이 되어야 합니다.
감사합니다.
임재기

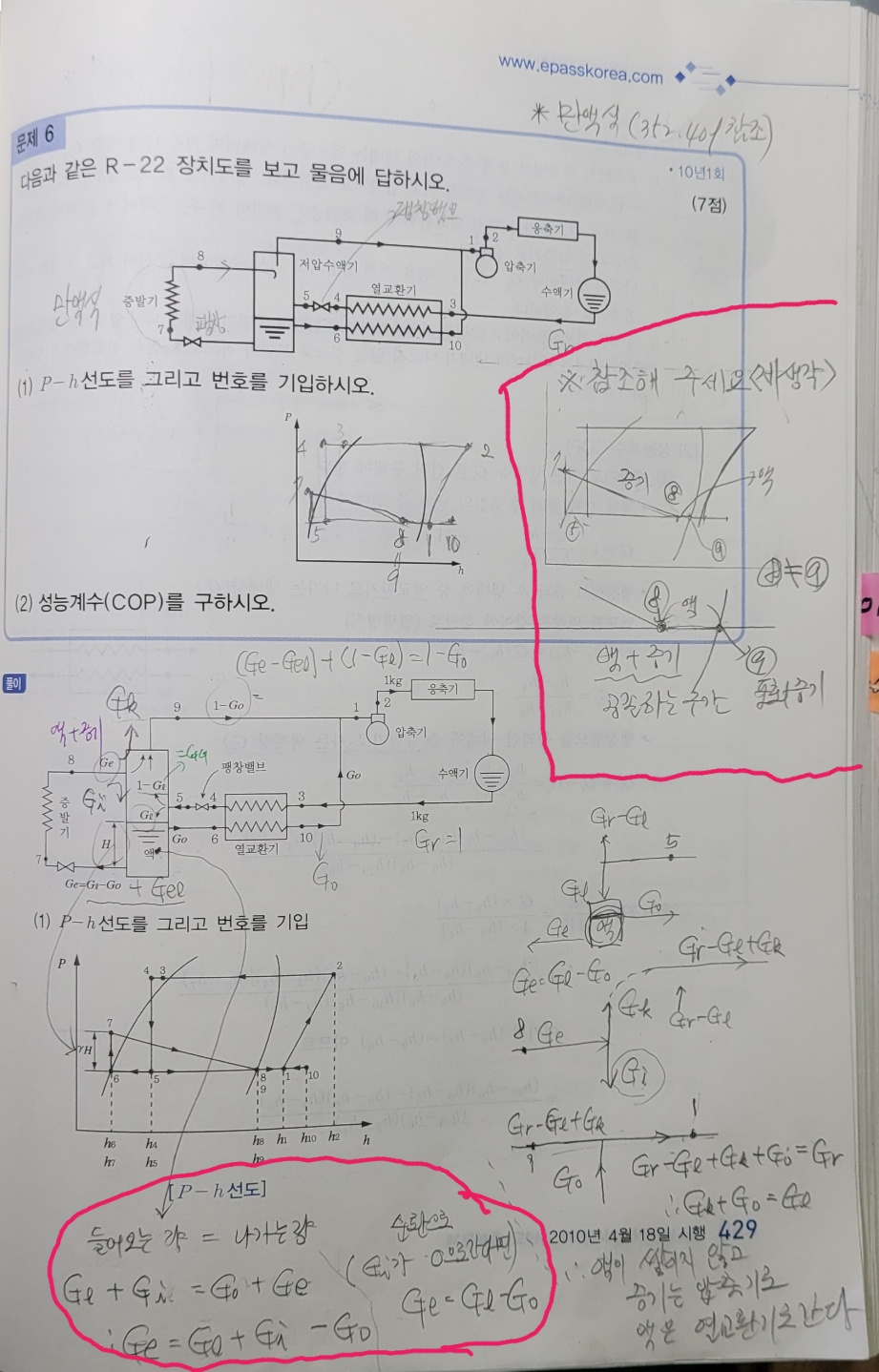

만액식 증발기 출구점이 10년1회6번과 02년3회2번이 다른 이유 입니다.
2002년9월 2번문제의 경우는 액 순환펌프를 사용하므로 증발기로 보내지는 냉매가 증발량의 5배정도로 많이 보내지게 되므로 증발기에 보내진 냉매가 모두 증발되지 못하고 액 상태로 나오게 됩니다. 따라서 7점이 습증기 구역에 표시될 수밖에 없었던 것입니다.

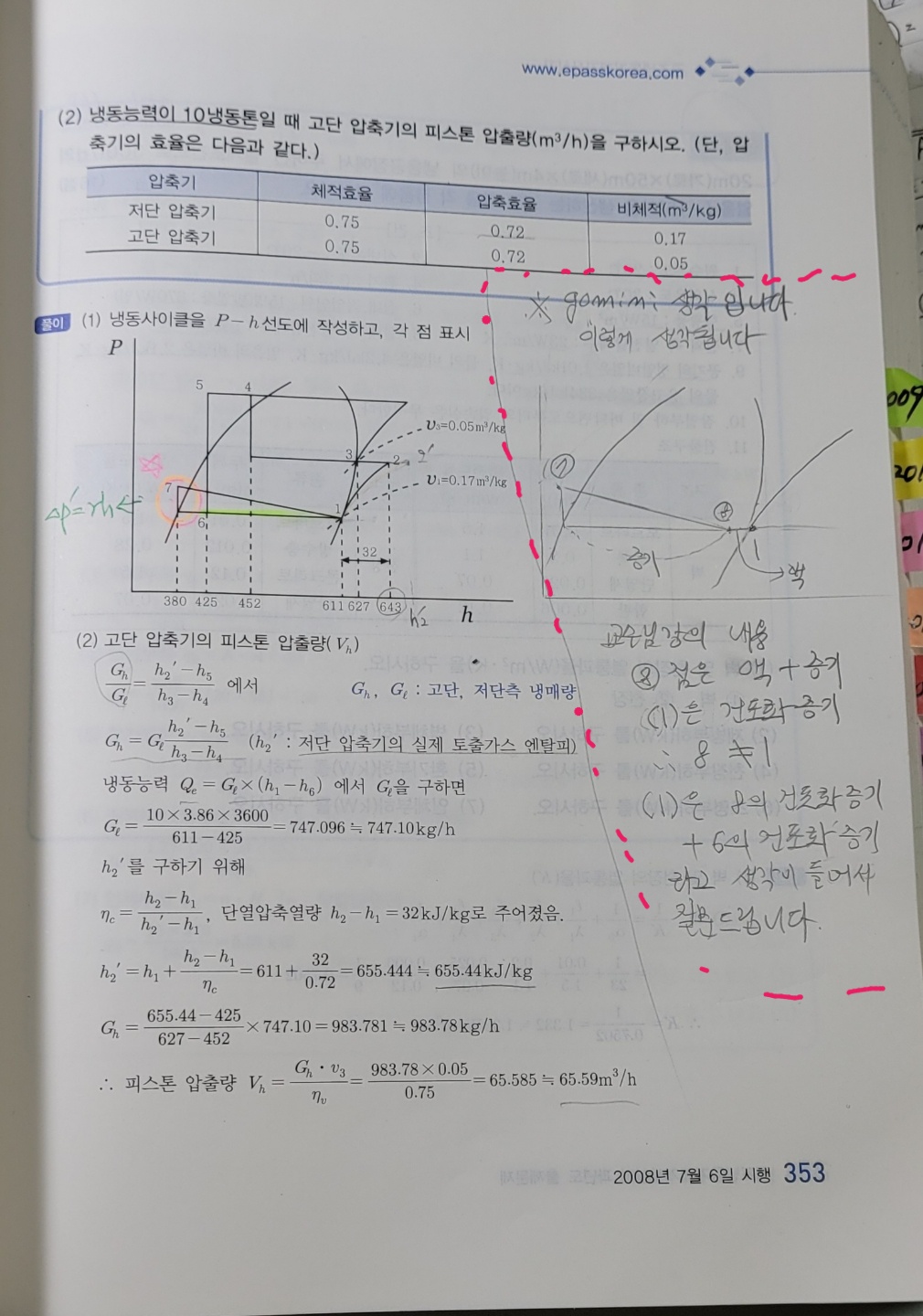

그러나 이 냉동시스템의 경우도 일정 시간 동안에 압축기에서 토출된 냉매량은 동일한 시간 동안에 증발기에서 모두 증발하여 8점(압축기 흡입점)이 되어서 다시 압축기로 뒤돌아 가게 됩니다. 그렇지 않으면 시스템이 작동할 수 없기 때문입니다. 즉, 문제의 그림처럼 사이클이 작동하면 시간이 갈수록 계속해서 액이 증발기에 쌓이게 되고 결국은 증발기 전체에 액이 차고 사이클은 작동 불능이 되기 때문입니다.
따라서 저의 생각은 이것도 증발기 출구점(7점)은 압축기 입구점(건포화 증기점)이 되어야 사이클이 정상적으로 작동 할 수 있다고 생각합니다.
실제 열량 계산한 것을 보시면 아시겠지만 02년 문제 습증기구역 7점의 엔탈피는 계산에 적용되지 않았습니다.
(저의 생각을 강력하게 주장하고 싶지만 액펌프에서 증발량의 5배정도 냉매를 순환시키기 때문에 7점에서 나오는 냉매는 순간적으로 (액+증기) 이기 때문에 선도를 그렇게 그렸다고 이해하고 넘어간 것입니다.)
감사합니다.
임재기
