교수님 공기선도작도 문의드립니다

skc9729

2025년 04월 07일 06:51

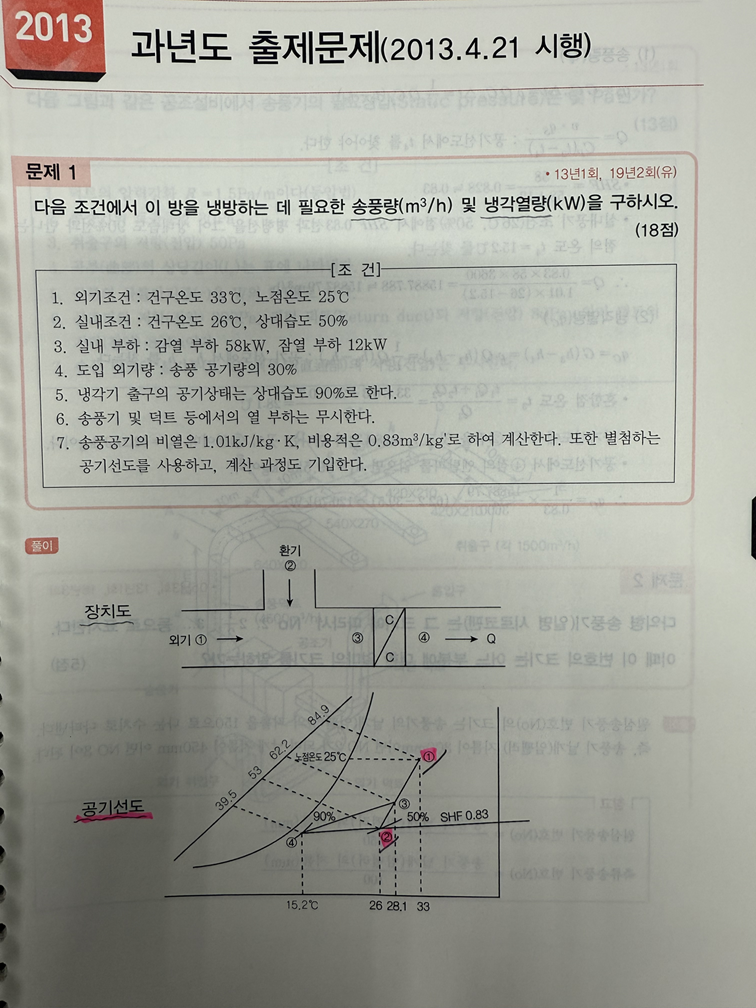

교수님 공기선도 작도시 환기1번 외기2번 또는 외기1번 환기 2번 번호 부여 기준은 무엇입니까?

답변 부탁드리겠습니다 이문제는 선도그리는 문제는 아닙니다 참고용입니다

댓글 3개

imjaeki
2025년 04월 08일 05:46 (편집된 시간 2025년 04월 08일 05:47)

교수님

안녕하십니까?
이패스코리아 임재기입니다.
이 문제의 풀이에 그린 장치도와 공기선도는 참고하라고 그린 것입니다.
장치도와 공기선도는 정답과는 무관하므로 그리지 않아도 됩니다.
따라서 장치도와 선도의 번호는 본인이 편하대로 부여하시면 됩니다.
감사합니다.
임재기

0
skc9729
2025년 04월 08일 22:52

교수님 이문제는 제가 위에 참고용이라고 말씀드렸습니다 이문제를 말씀드린게 아닙니다
실제 공기선도 작도시 외기1 환기2 또는 외기2 환기1 바뀌는데 기준을 어떻게 잡아야는지
여쭤본것입니다 저에게는 절실합니다

0
imjaeki
2025년 04월 10일 08:54

교수님

답변드립니다.
1.문제의 조건에서 주어진 번호로 공기선도의 번호를 정하면 됩니다.
820p 문제8번의 경우 설계조건에 ① 실내 ②외기 라고 되어있으니
공기선도에도 ① 실내 ②외기 외기로 표현하면 됩니다.
공기선도에는 특별한 말이 없으면 ① ,②를 안 써도 됩니다.
각점의 위치만 정확히 표시하면 됩니다.
2. 문제의 조건에서 실내와 실외점의 기호가 주어지지 않으면 본인이 편한대로 정하면 됩니다.
감사합니ㅏ.
임재기

0
