안녕하세요 질문있습니다

Avatar
tnals5341

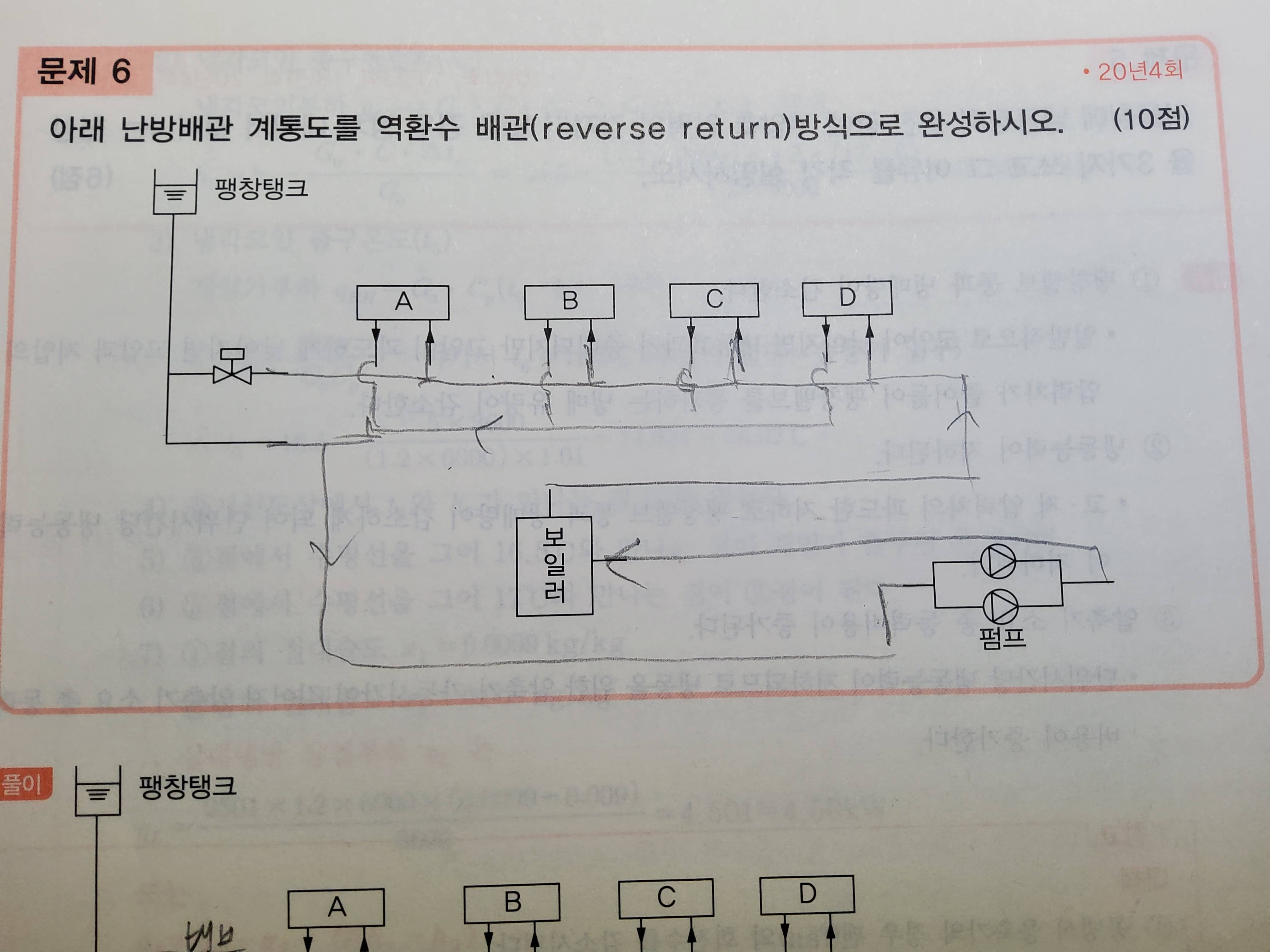

20년도4회차6번문제입니다. P1203의문제를생각하고20년도문제를이렇게그렸는데20년도답이랑달라서요

20년도문제처럼나왔을때위의그림처럼그리면틀린건가요?

감사합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    1202p 문제는 아주 특이한 경우입니다.

    즉, 압력조정밸브(PRV)가 설치된 경우로서,  “PRV는 반드시 공급관에 연결되어야 한다” 라고 출제된

    문제이기 때문에  1202p 그림처럼 완성된 것입니다.

    그러나 20년4회 6번 문제의 밸브는 PRV가 아닌  일반 차단밸브 입니다.

    따라서 1202p 그림처럼 그리면 안됩니다.

    교재 20년4회 6번 풀이의  그림처럼 그리셔야 합니다.

    감사합니다.

    임재기
