21년3회1번 곡관부 저항 질문입니다

ejm777

2025년 04월 25일 10:42

안녕하세요

오늘도 헷갈려 질문드립니다

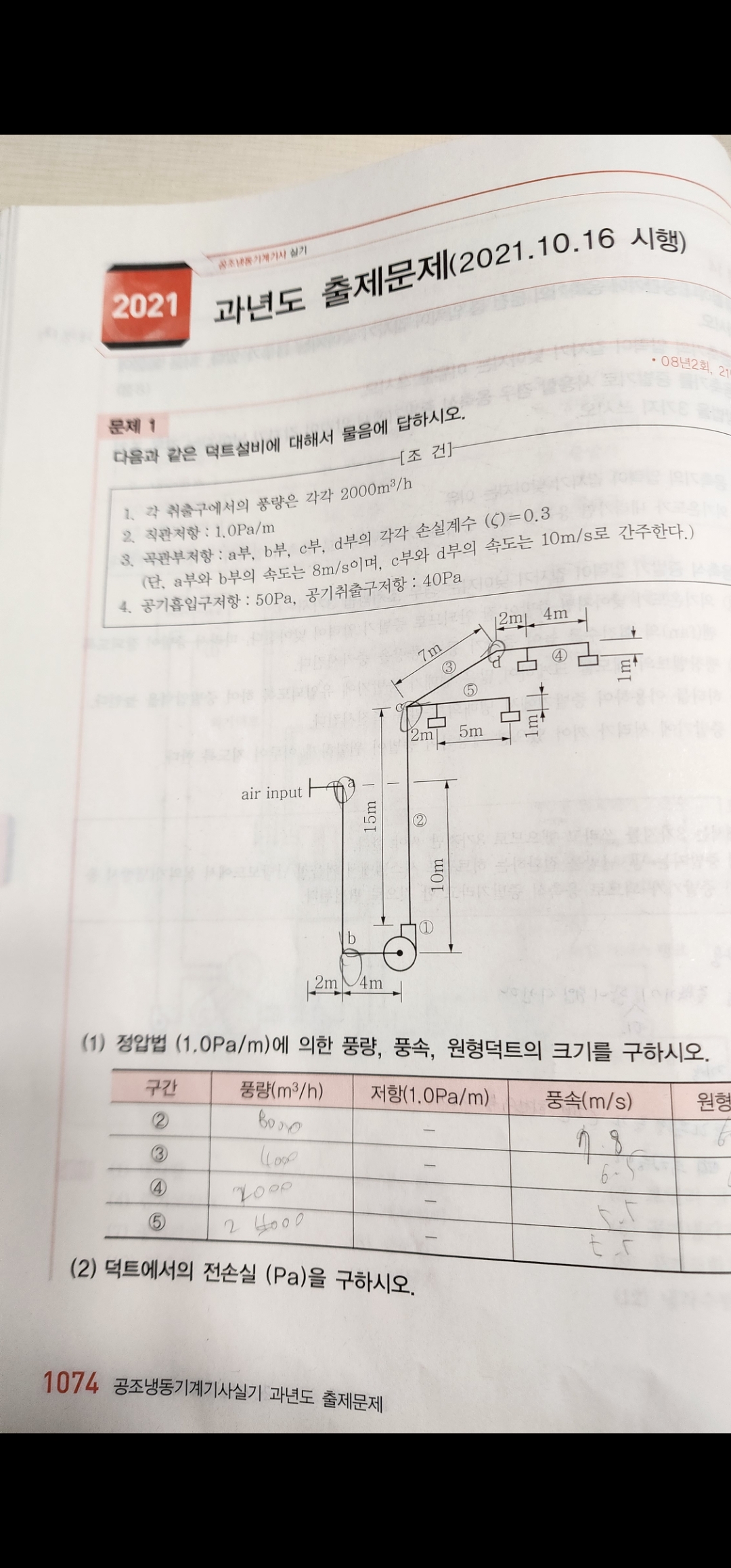

21년 3회 1번 문제에서 곡관부 저항 계산시 최원거리인 d부만 계산하면 안되고 중간지점 분기부인 c도 포함하여 계산해주었습니다 그런데 21년2회5번 문제의 경우는 가장 끝부분만 곡관부 저항을 계산하였습니다 두 문제의 차이가 무엇인지 궁금합니다 비슷한 유형인데 어떤문제는 끝쪽만 계산하고 어떤문제는 중간지점도 계산을 하고 이러니 여간 헷갈리지 않을수가 없습니다

댓글 3개

imjaeki
2025년 04월 28일 01:35

교수님

안녕하십니까?
이패스코리아 임재기입니다.
21년3회 문제의 그림이 조금 이상하기 때문에 헷갈릴 수 있습니다.
c부는 곡관부 이면서 분기부 입니다.(이렇게 설계하는 경우는 거의 없슴)
그러나 문제에서 c 도 곡관부라고 되어 있으므로 곡관부로 계산하는 것이 맞습니다.
가장 긴 덕트의 길이는 a-b-c-d-④ 경로이며 따라서 곡관부는 a,b,c,d 4개소 입니다.

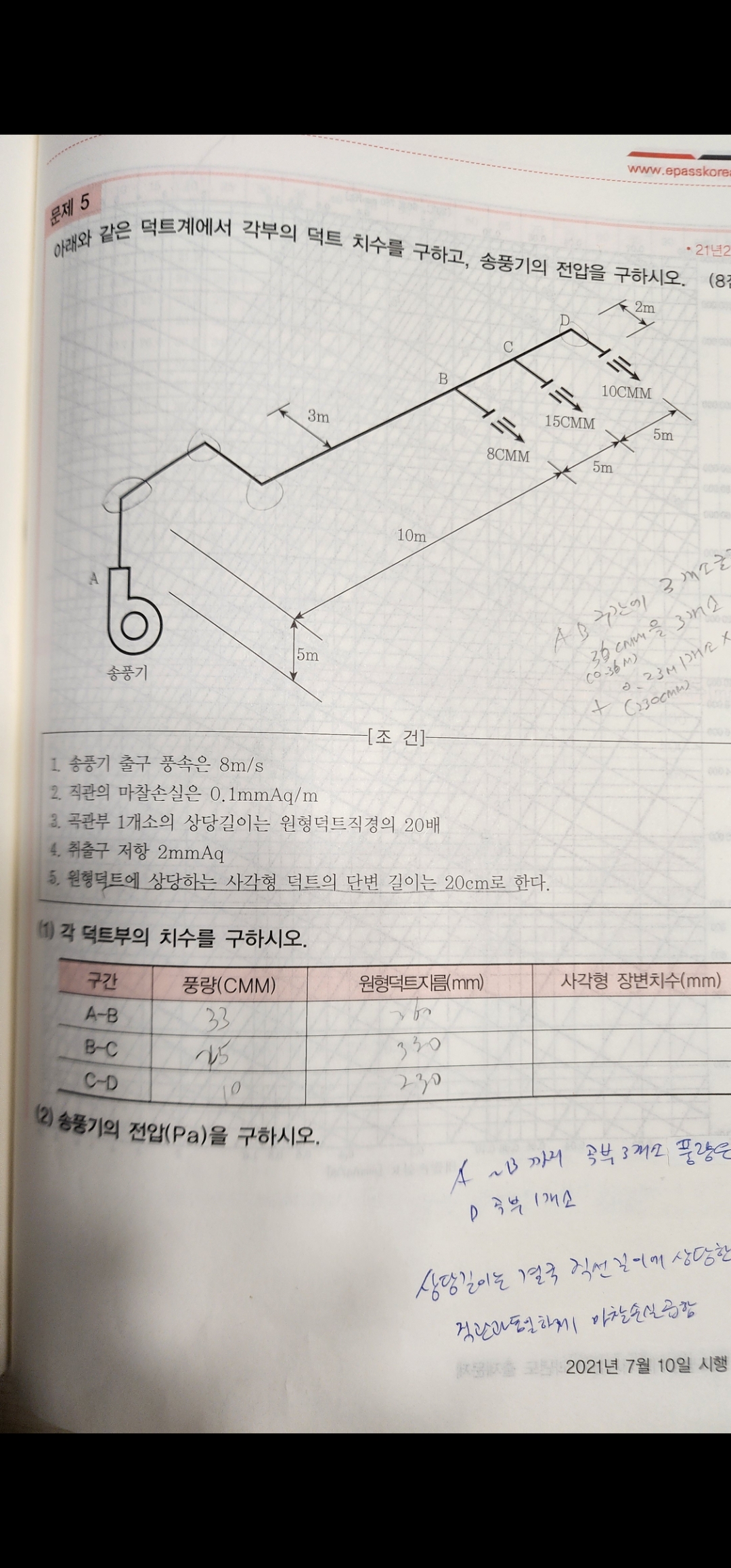

21년2회 5번의 경우 중간에 있는 b,c 는 분기부이며 곡관부가 아니기 때문에 곡관부 손실을
적용하지 않은 것입니다.
감사합니다.
임재기

0
ejm777
2025년 04월 29일 09:07

안녕하세요 그럼 만일 21년2회5번 문제에서 b,c가 곡관부라고 하면 중간에 있는 곡관부는 전부 손실을 구해야 하는거죠?

0
imjaeki
2025년 04월 30일 04:34

교수님

답변드립니다.
21년2회5번 문제에서 b,c를 곡관부로 간주하라고 하면 b,c에 대해서도 곡관부 손실을 구해야 합니다.
감사합니다.
임재기

0
