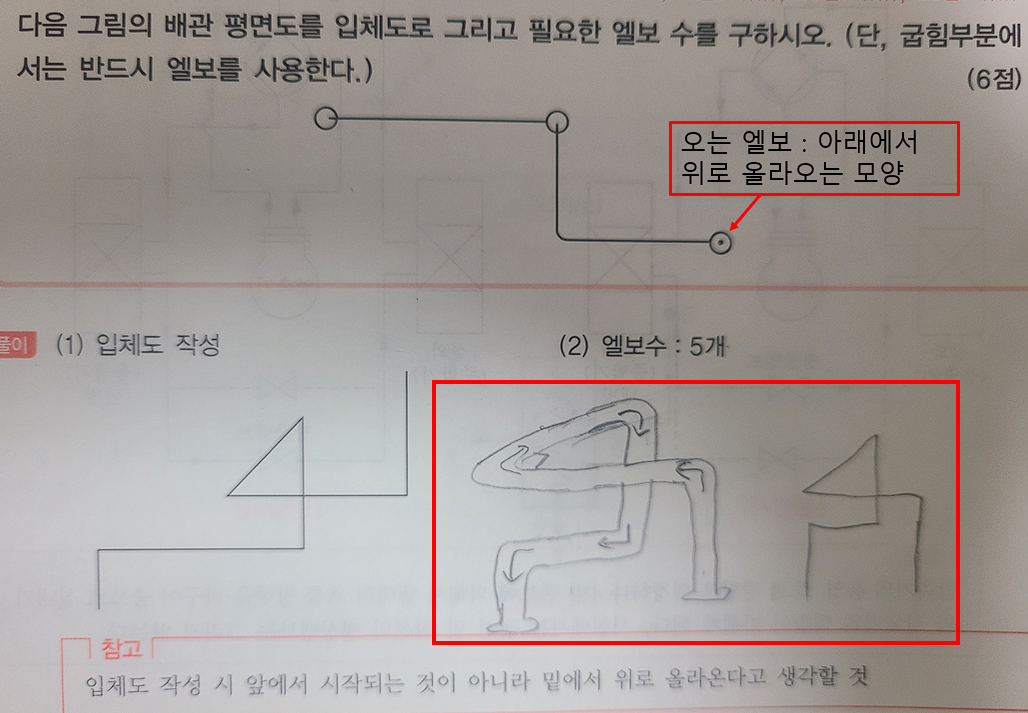

공조냉동 실기 p322 문제]9

com99065

2025년 05월 26일 13:31

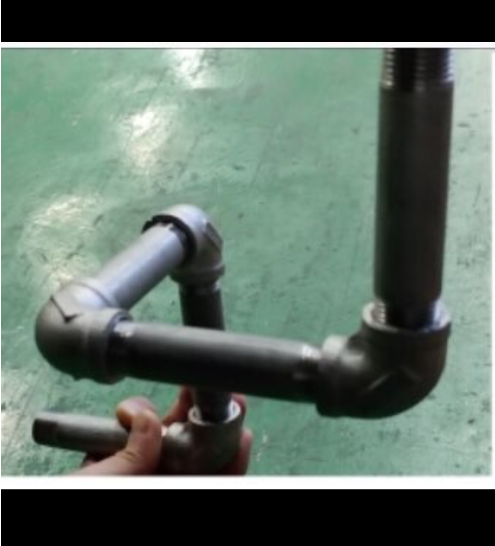

제가 생각한대로 하면 왜 안되는지 궁금합니다

댓글 4개

imjaeki
2025년 05월 27일 00:42 (편집된 시간 2025년 05월 27일 00:43)

교수님

안녕하십니까?
이패스코리아 임재기입니다.
질문하신 부분은 동그라미 안에 점이 있는데 이 점은 화살표의 뾰쪽한 부분을 나타내는 것이므로
위로 올라오는 방향을 가리킵니다.
즉, 배관이 위쪽으로 올라온다는 것입니다.
따라서 질문하신 대로 배관이 아래로 내려가게 그리면 안되는 것입니다.
감사합니다.
임재기

0
com99065
2025년 05월 27일 07:30

죄송한데..제가 이해가 잘안되서요
배관이 아래로 내려가게 그린게 아니라 아래에서 위로 올라가는 모양을 그린건데요…

0
imjaeki
2025년 05월 28일 01:22

교수님

답변드립니다.
동그라미 안에 점이 있는 부분은 위에서 보았을 때 배관의 내부가 보여야 합니다.
질문에 올리신 배관은 배관의 내부가 보이지 않으므로 잘못된 것입니다.
교재의 그림처럼 그려야 배관의 내부가 보이는 것입니다.
감사합니다.
임재기

0
imjaeki
2025년 05월 28일 01:23

교수님

0
