실기 이론서 P241, 242, 243 냉각탑 유체 흐름 방향
안녕하세요.
실기 이론서 P241, 242, 243 의 문제 24, 25, 26의 냉각탑 유체 흐름 방향관련 질문입니다.

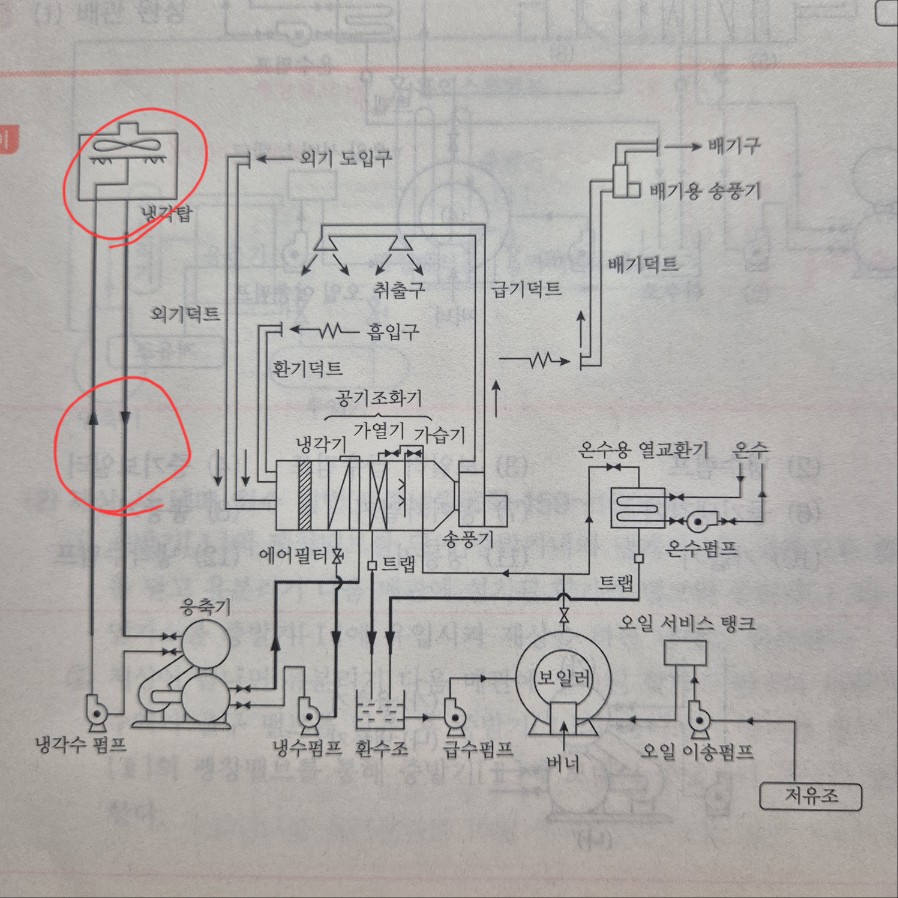

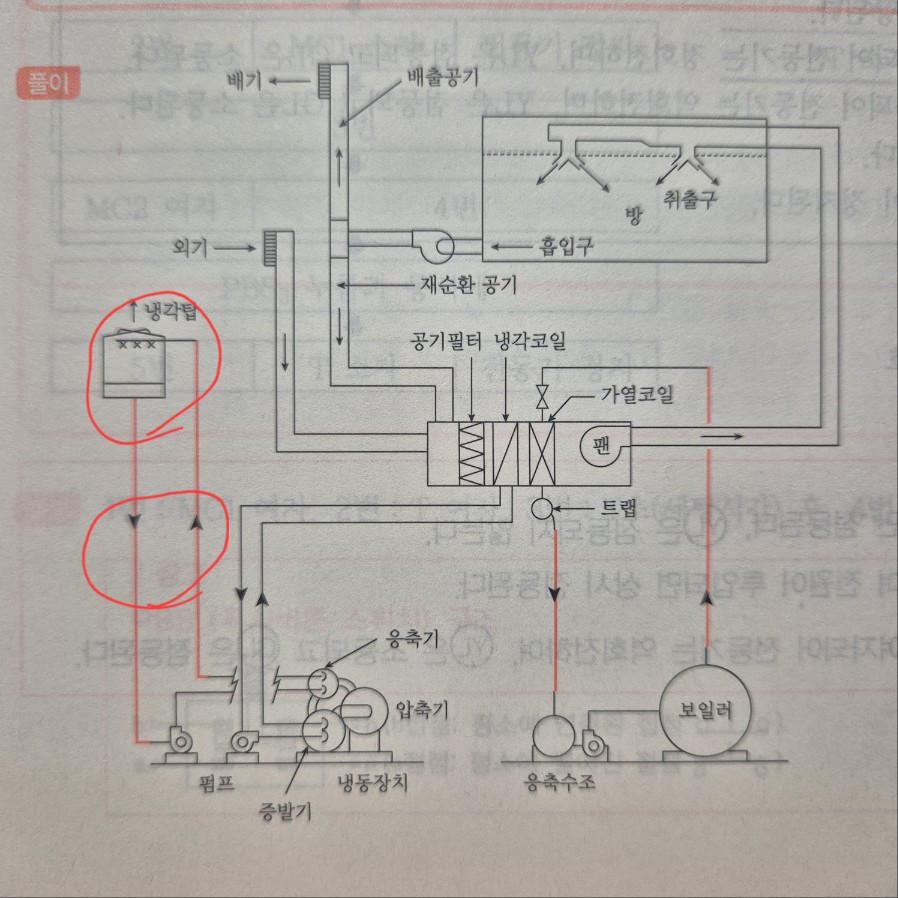

그림을 보면 같은 내용 같은데 문제26은 응축기에서 냉각탑으로 유체가 이동하고
문제 24, 25는 냉각수 펌프에서 냉각탑으로 유체가 이동하는 것으로 표시되어 있습니다.
물분사노즐 연결되는 부분으로 급수되고 냉각탑 아래에서 회수가 되는데,
응축기에서 냉각탑으로 또는 펌프에서 냉각탑으로 유체흐름이 바뀌게 되는 기준이 있는건가요?
아님 그림 기준으로 교재의 답안처럼 위치에 맞게 작성하면 되는건가요? 확인 부탁드립니다.
0
댓글
안녕하십니까?
이패슽코리아 임재기입니다.
1. 냉각탑의 설치위치가 아주 높지 않으면 일반적으로 243p 문제26번과 같은 방향으로 배관하고
있습니다. (냉각수를 응축기쪽으로 밀어줌으로서 열교환성능을 확보하기 위해서 입니다.)
2. 그러나 241,242p와 같이 배관을 해도 문제가 되지는 않습니다. 즉, 정답입니다.
241p와 242p 문제의 그림은 같은 그림이기 때문에 242p 문제의 흐름방향을 241p 그림의 방향과
같이 그린 것입니다.
감사합니다.
임재기
