공조냉동 실기 p1002 문제]6

Avatar
com99065

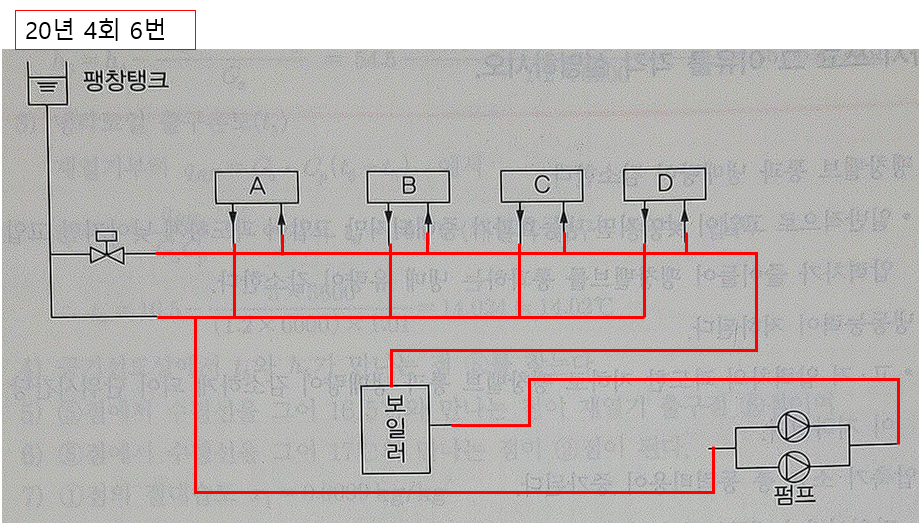

20년 4회 6번 문제를 교재에 있는 답처럼 하지 말고

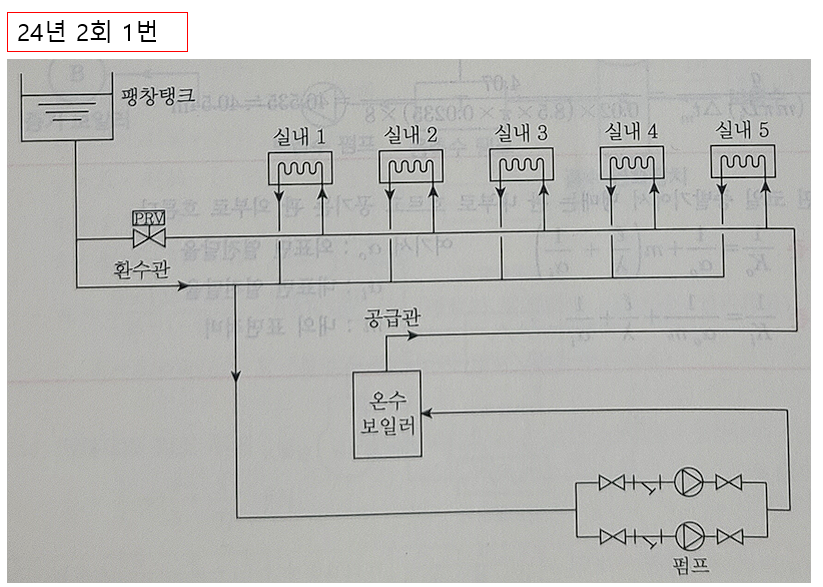

24년 2회 1번처럼 해도 되지 않을까 싶은데 이렇게 해도 되는지요?

거의 똑같은 문제라 봐도 무방해 보이네요. 그런데 서로 답은 상이해서 궁금합니다

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    20년4회6번 문제의 답은 교재의 배관도로 그려야 정답입니다.

    24년2회1번의  배관도는 특별한 경우입니다.

    20년도 문제의 밸브와 24년도 문제의 밸브의 기능이 다른 것입니다.

    20년도 문제의 밸브는  단순히 유량을 조절하는 밸브이고, 24년도 문제의 밸브는 어느 압력이상이

    되면 열리는 밸브이므로 기능이 다른 것입니다.

    따라서 20년4회6번의  배관도는  교지의 풀이대로 그려야 합니다.

    감사합니다.

    임재기
