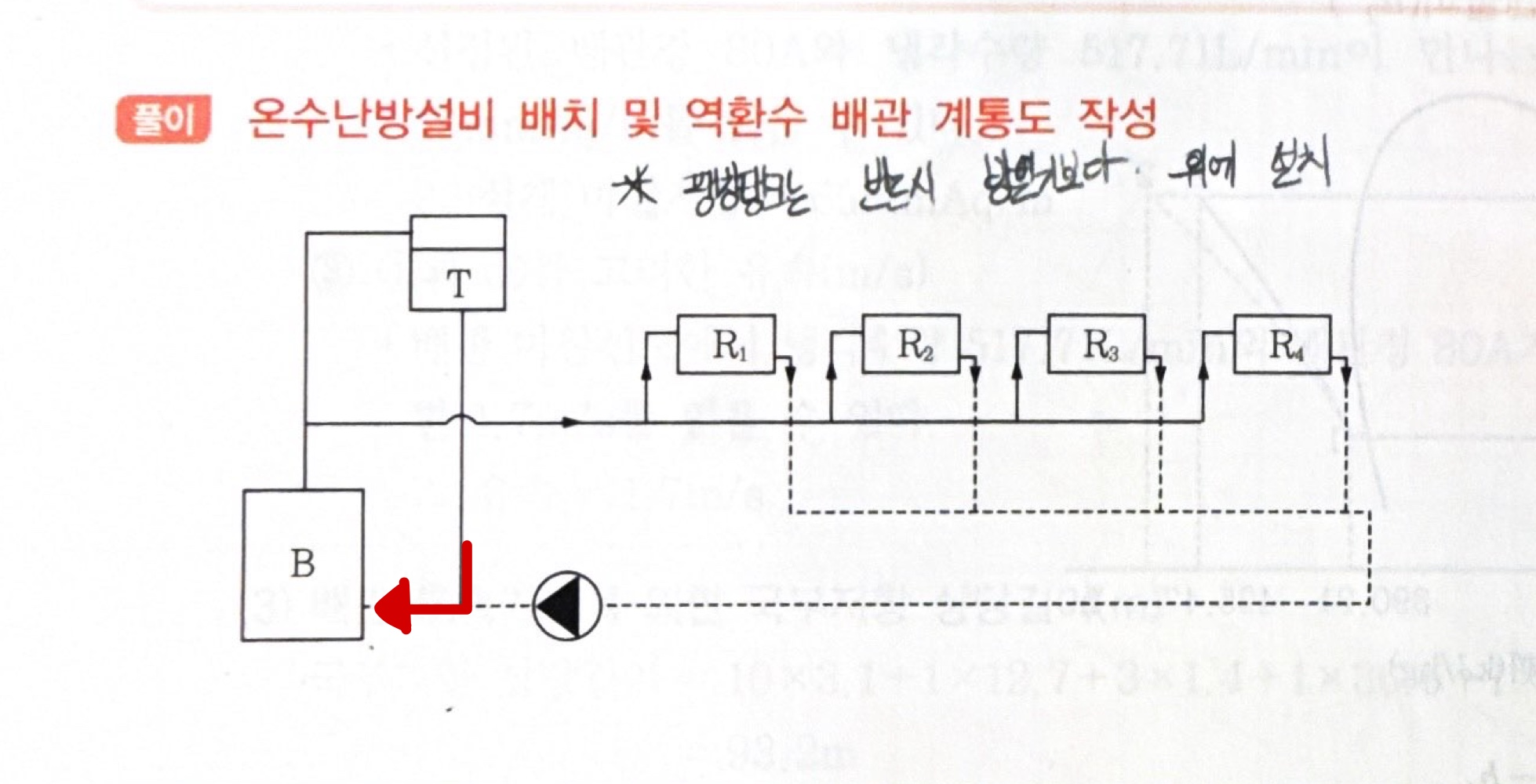

20년 4회 문제 6

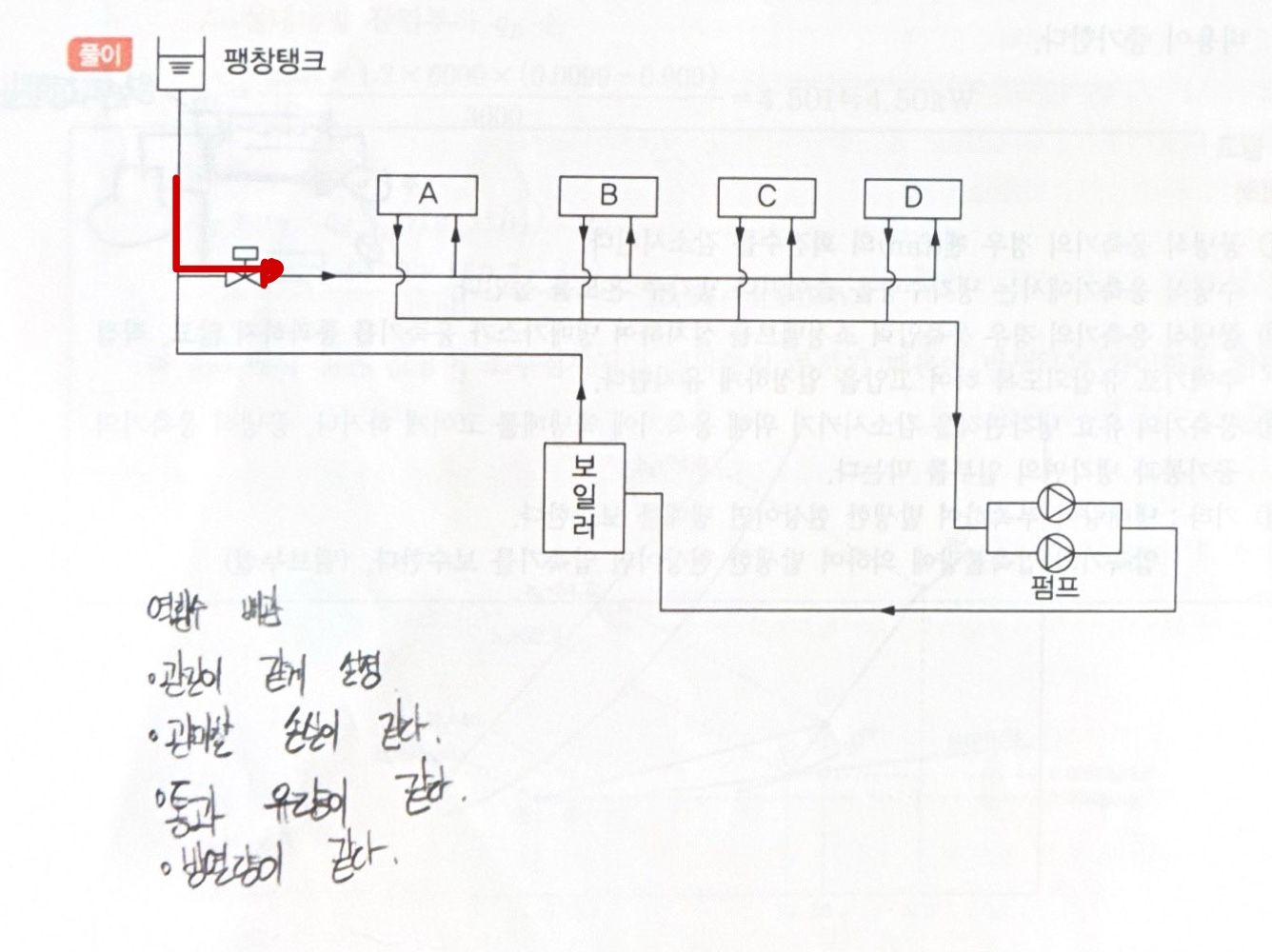

22년 3회 문제 7
항상 고생하십니다.
리버스리턴 방식의 물탱크에서 사진과 같이 물탱크가 연결된 배관이 조금 다른 것이 아닌가 싶어서 질문올립니다.
20년 4회 문제는 물탱크에서 공급되면 화살표 사진처럼 방열기를 지나고 펌프를 지나 보일러로 들어가지만, 밑의 22년 3회 사진은 화살표 처럼 바로 물탱크에서 보일러로 직접 공급되는 방식으로 다른것 같습니다.
혹시 이런 이유가 있습니까? 아니면 제가 잘못 이해 한 것 입니까?
댓글
안녕하십니까?
이패스코리아 임재기입니다.
팽창탱크의 역할은 온수의 팽창으로 인한 배관과 기기의 파손을 방지하고, 배관내의 물을 보충하는
역할을 합니다.
20년 문제의 배관방식은 아주 소형 장치에서 사용하는 경우가 많고, 현재 일반적인 배관방식에서는
22년도 방식을 채택하는 경우가 많습니다.
그러나 이 문제는 팽창탱크의 위치를 보는 문제가 아니므로 출제자가 특별한 의미를 가지고
팽창탱크의 위치를 나타낸 것이 아니라고 판단됩니다.
감사합니다.
임재기
