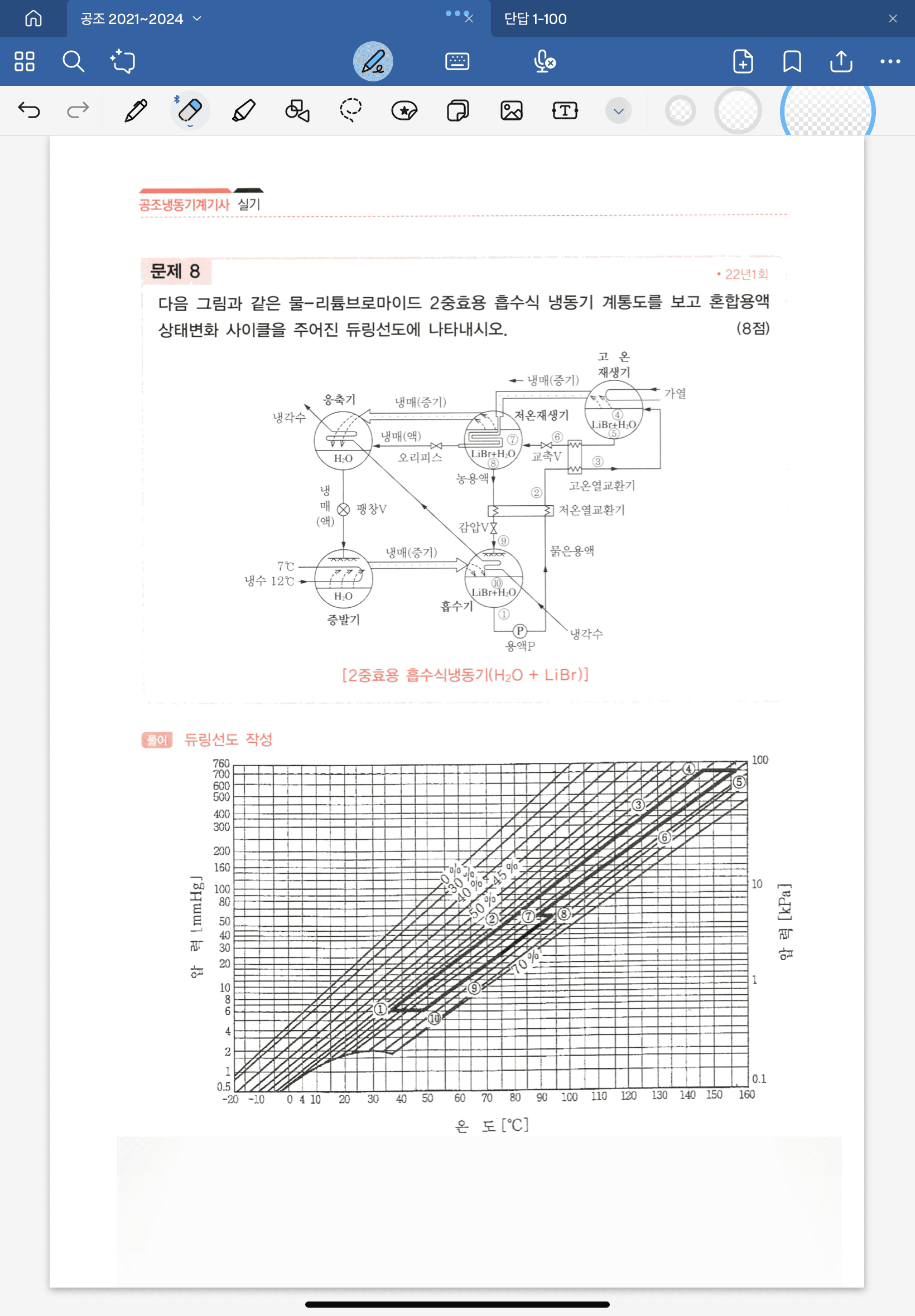

공조냉동기계기사 실기 22년 1회 8번문제 (1076p)

Avatar
okhajoon

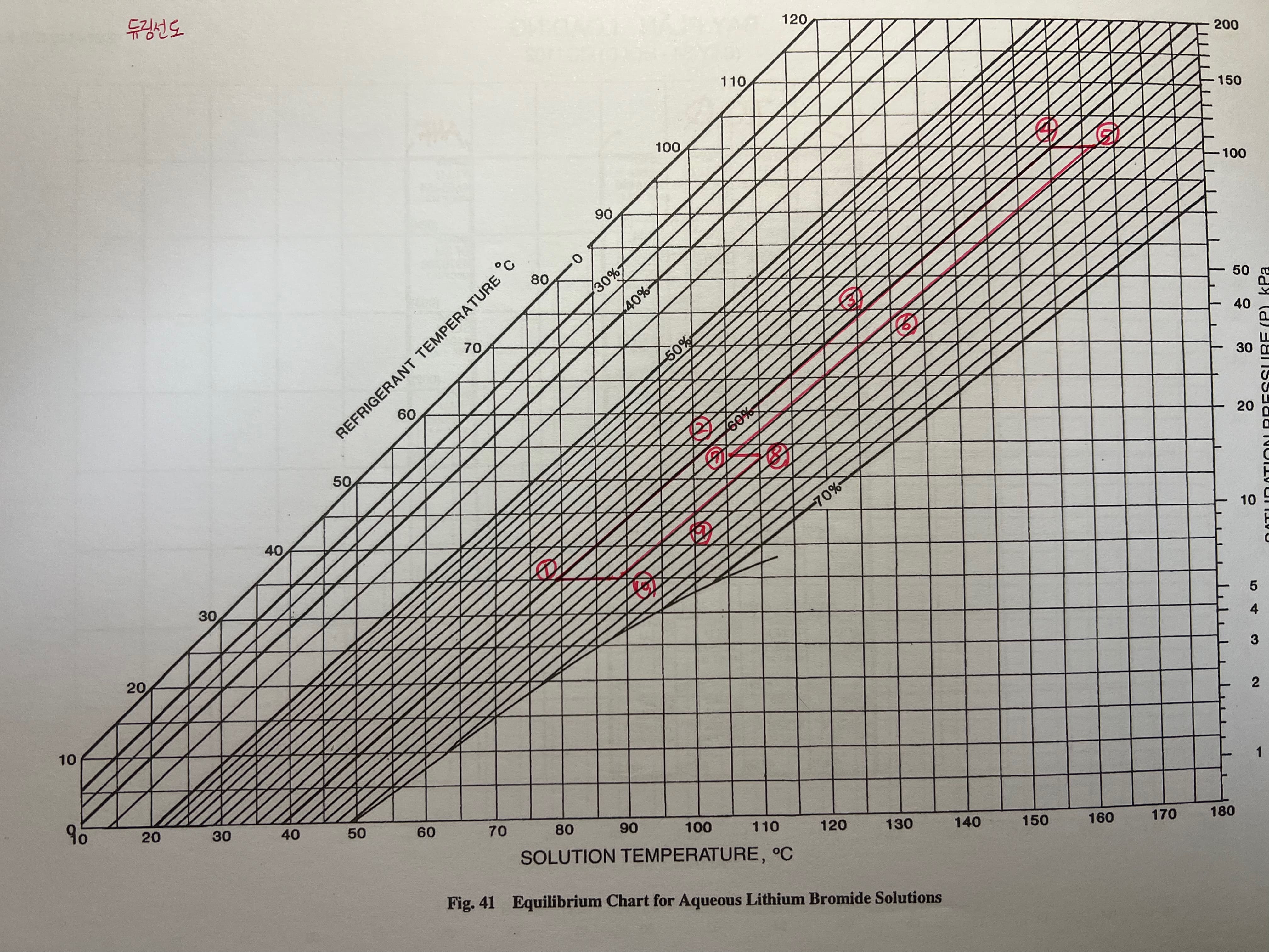

교수님 혹시 해당 문제 교수님 말씀대로 조건으로 주어진 수치가 없어서 혼자 문제를 풀어볼때 최대한 농도, 온도 변화만 중점으로 두고 저렇게 그렸는데, 혹시 애매하거나 고쳐야 하는 부분이 있을까요???

아무래도 딱 정해진 정답이 없다보니 이게 맞나 불안해서 여쭤봅니다 ㅠㅠ

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    문제에서 농도와 온도 값이 주어지지 않았으므로 사진처럼 그려도 됩니다.

    조금 논리적으로 접근한다면

    4→5가 2칸 거리이면 7→8은 1칸 또는 1.5칸 거리로 하면 좋고,

    8→9→10 길이를 조금 길게 하여 2~3칸 정도 더 아래로 내려오면 좋겠습니다.

    감사합니다.

    임재기

    0
  • Avatar
    okhajoon

    감사합니다! 알려주신대로 수정하여 공부하겠습니다

    0
