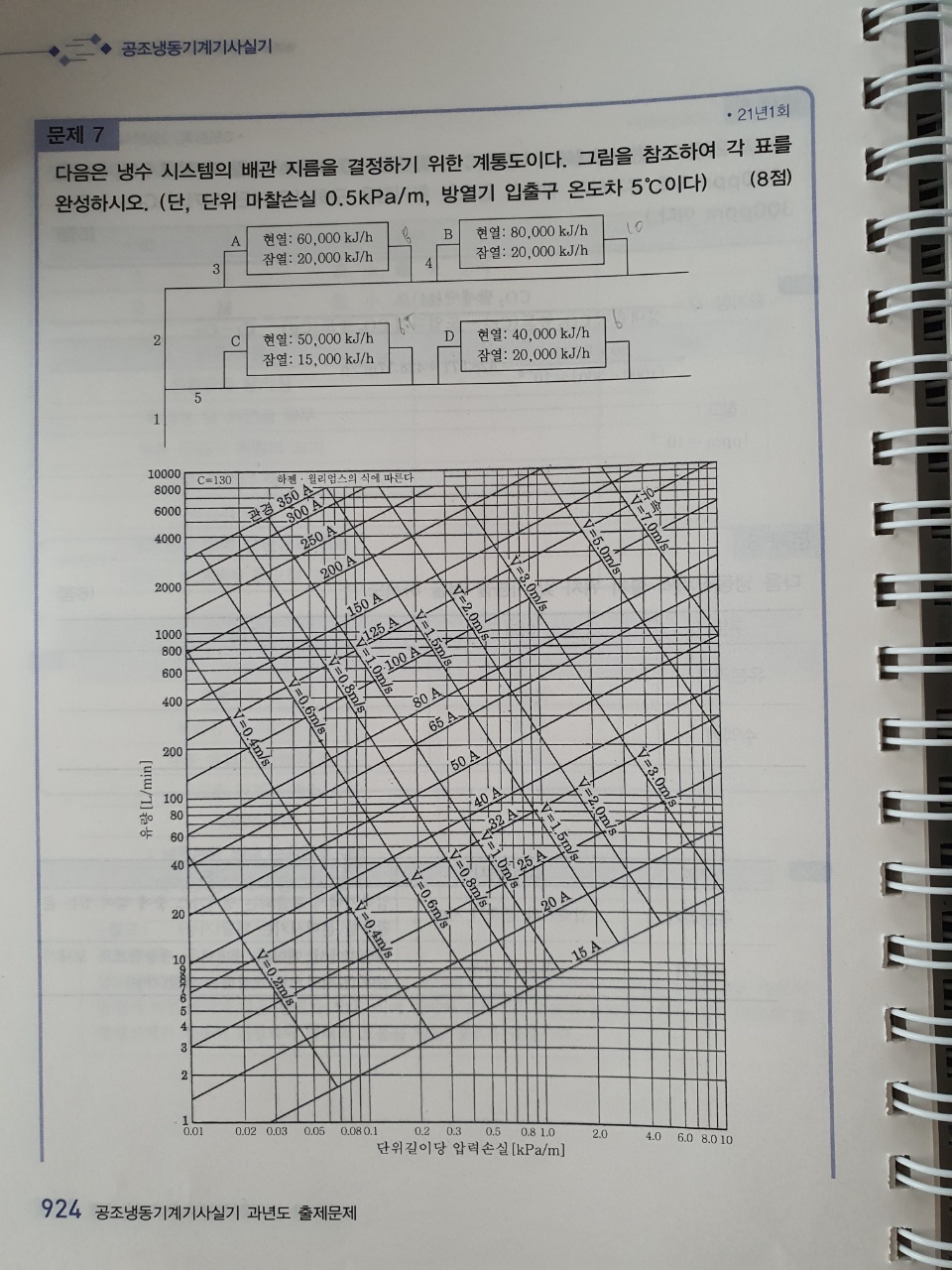

실기 2021년1회 925p 속도(선도표)읽는 법 문의드립니다
안녕하세요. 925p 속도(선도표)읽는 법에 대해 문의드립니다

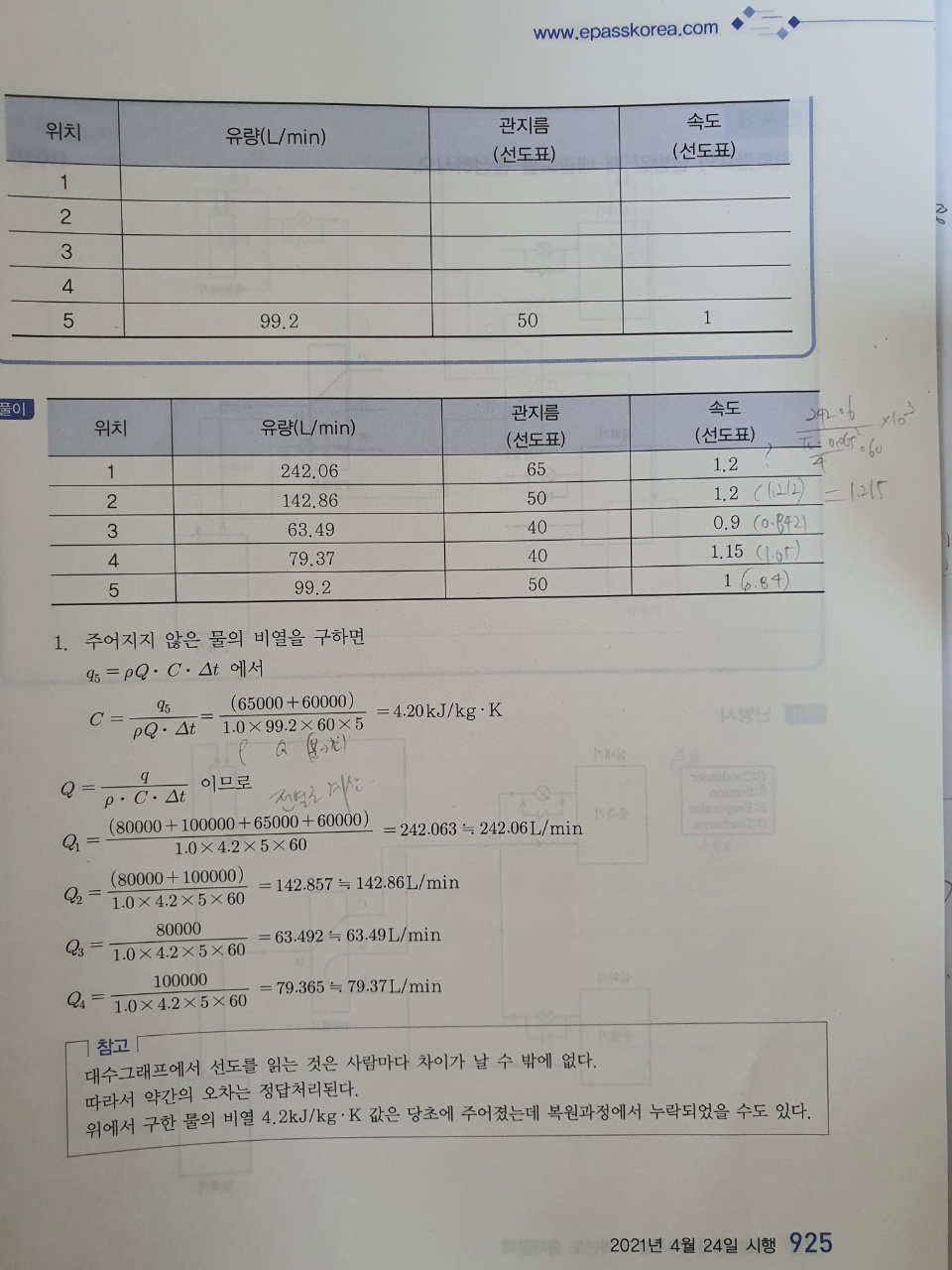

사진과 같이 위치1, 유량242.06, 관지름 65A에서
답안에는 속도 1.2m/s라고 되어있는데요

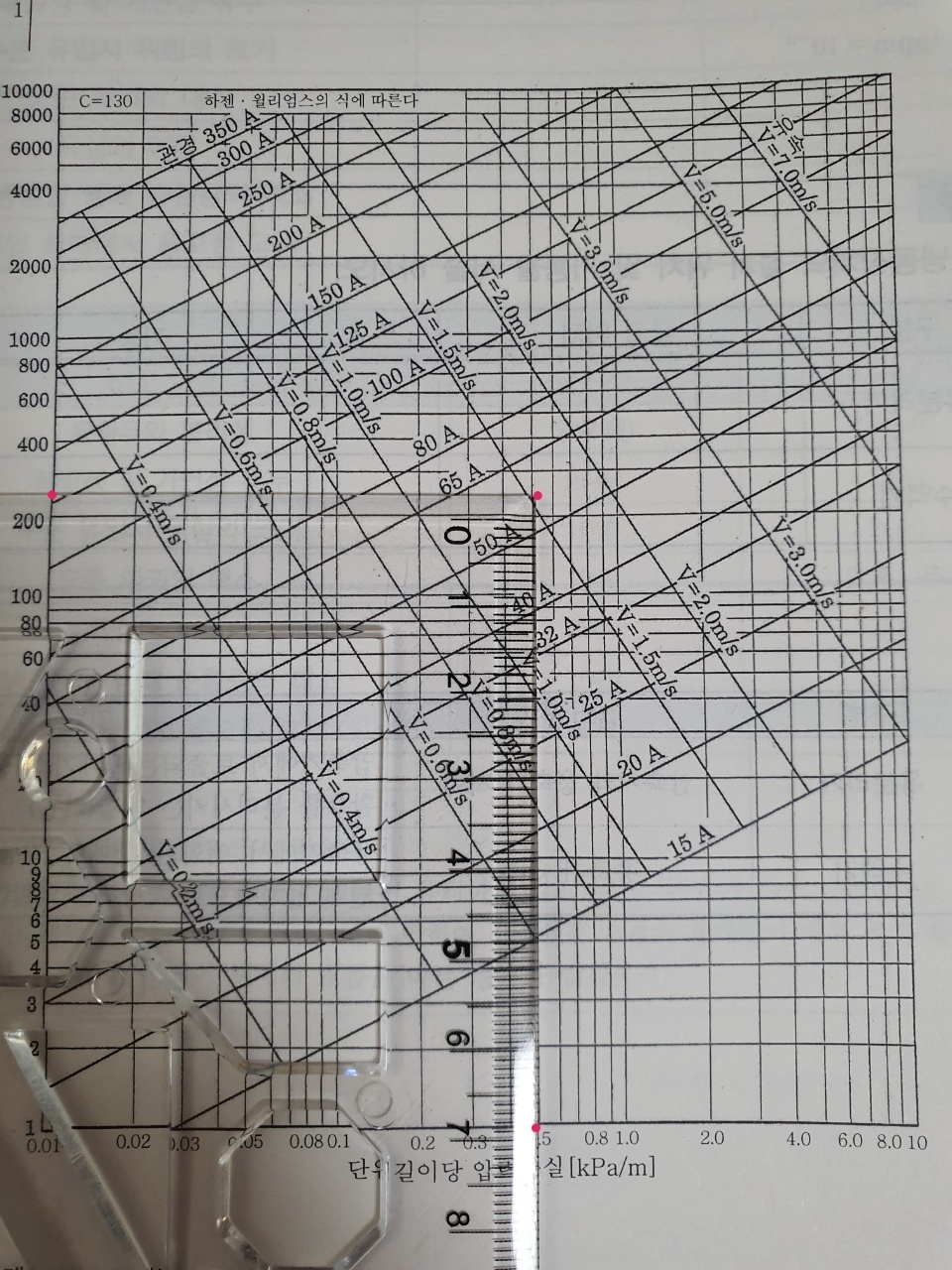

제가 빨간점을 찍어서 올린 첫번째 사진을 보시면 속도가 1.5m/s가 넘는데
제가 구하는 방법이 틀린건지 궁금합니다

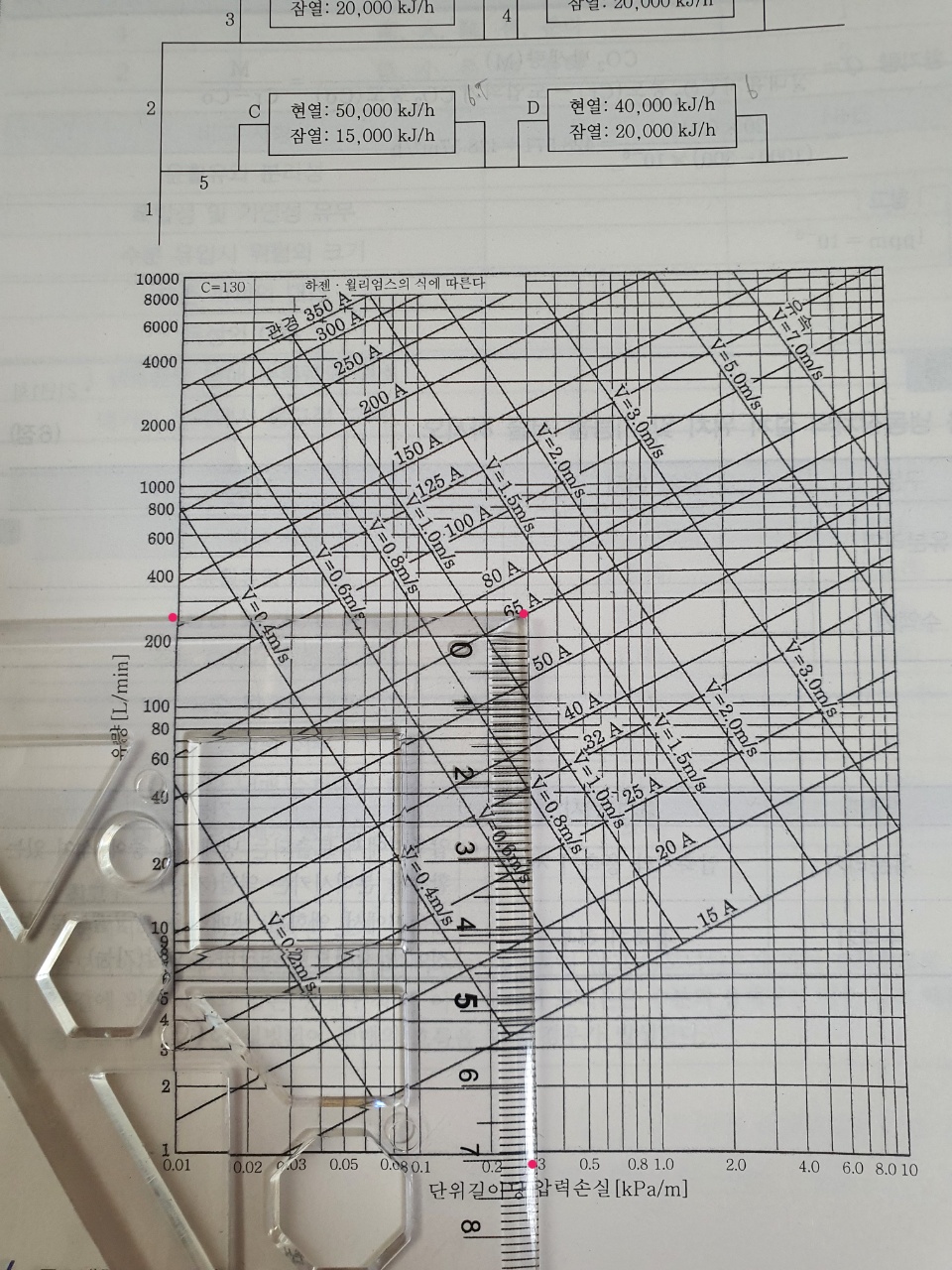

아니면 두번째 사진에서 유량과 65A가 만나는 점을 보고 찾는건지요?
(이 경우 속도는 얼추맞으나 자를 대봤을때 단위길이당 마찰손실값이 0.5가아닌 0.3으로 달라져서 이게 맞는지도 의문스럽습니다)
0
댓글
답변 드립니다.
좋은 질문입니다.
정답은 두번째 사진처럼 읽으시는 것이 맞습니다.
마찰손실 0.5에 해당하는 관경은 엄밀히 말하면 60A관 이지만 시중에서 구할 수 없으니 어쩔수 없이 시중에 나와있는 65A관을 선정한 것입니다. 그러니 이제 65A관에 유량 242.06L/min이 흐를 때의 유속을 구해야 하는 것입니다.
또한 65A관을 선정했으니 당연히 마찰 손실은 줄어들게 되는 것입니다. 질문자께서 말씀하신대로 0.5에서 0.3kPa/m로 줄어드는 것입니다.
그래서 펌프 선정을 위한 총 마찰손실을 계산해야 한다면 선정된 관경의 마찰손실을 다시 적용하여 관 마찰 손실을 구해야 하는 것입니다.
그리고 오늘중으로 21년1회 기출문제 풀이 영상이 올라갈 것입니다. 이 문제의 유속구하는 것도 설명되어있습니다. 참고 바랍니다.
22년도 교재의 정오표도 게시판 자료실에 올렸습니다.
감사합니다.
강사 임재기
