15년 1회 4번 , 06년 3회 3번 비교 질문
항상 고생하십니다.

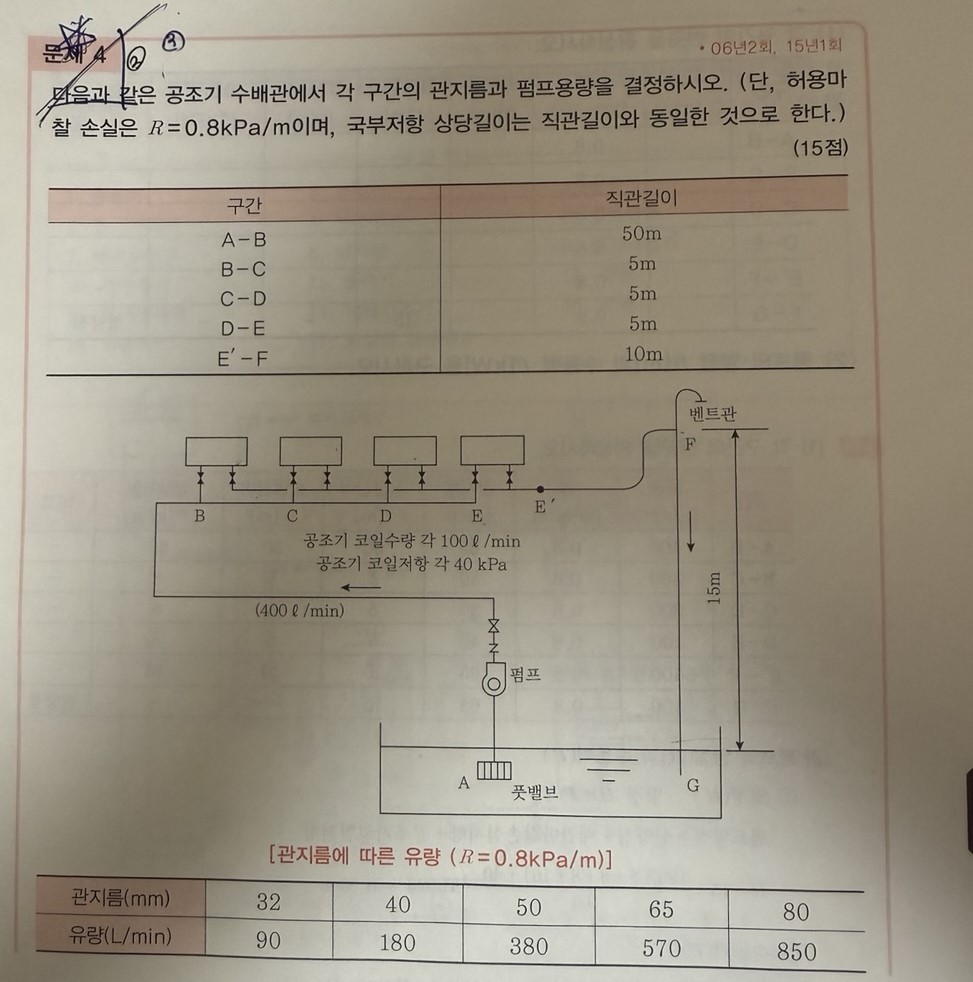

교수님 15년 문제 4번 강의에서 벤트관에 의해 공기가 유입되어 F지점에서 물을 공중에 버리는 것과 같은 효과이고, 실양정이 존재한다고 들었습니다.

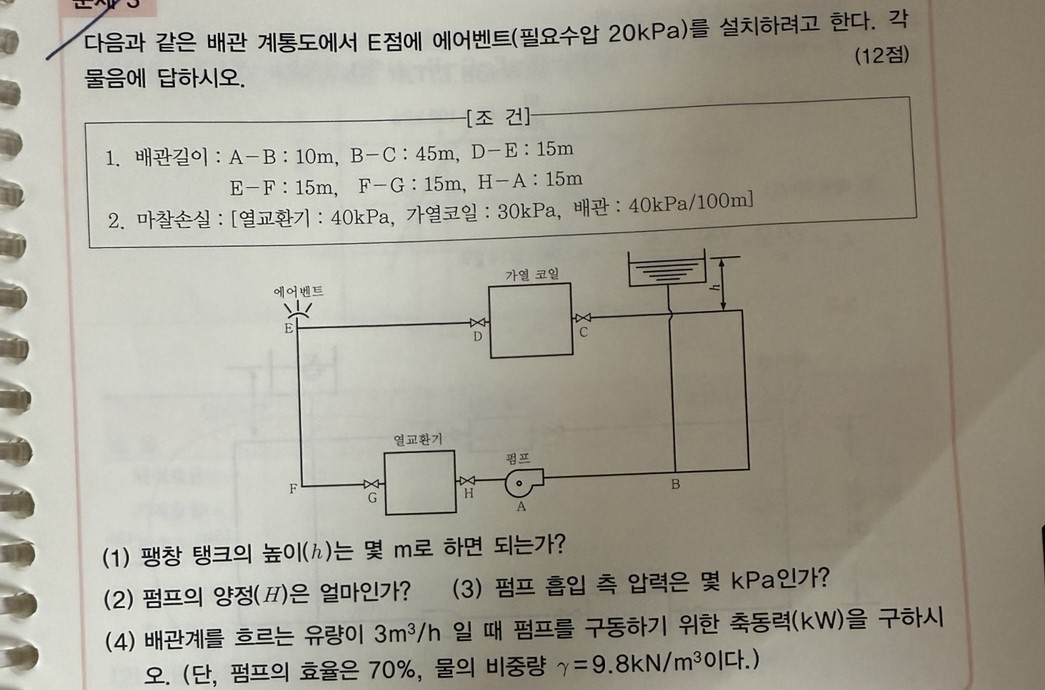

이 말을 06년 3회 문제 3번에 대입하면 (2) 펌프 양정(H)를 구할때, 순환배관이지만, 밴트관으로 인해 A~E까지 펌프가 유체를 운송하면서 15m의 실양정이 존재해야 하지 않나요?
그래서 (10+45+15+15+15+15) x (40/100x9.8) + (30/9.8) + (40/9.8) +15 이렇게 계산해야하지 않나요?
그냥 단순하게 밴트관이 있어도 순환 배관이면 살양정은 없다고 생각하는것이 맞나요?
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
06년 3회 문제 3번의 배관에 설치된 에어벤트는 순환 배관내에 들어있는 공기를 모아서 밖에 배출하는 장치입니다.
외부의 공기가 배관 내부로는 들어오지는 못하는 구조로 되어있습니다.
배관내에 있던 공기가 에어벤트로 모이면 배관의 압력을 이용하여 밖으로 배출하는 것입니다.
외부공기를 배관내부로 들어오도록 한 15년1회 4번의 벤트관의 역할과는 완전히 다른 것입니다.
06년 3회 문제 3번의 배관은 밀폐 순환배관이며 실양정이 없는 것입니다.
감사합니다.
