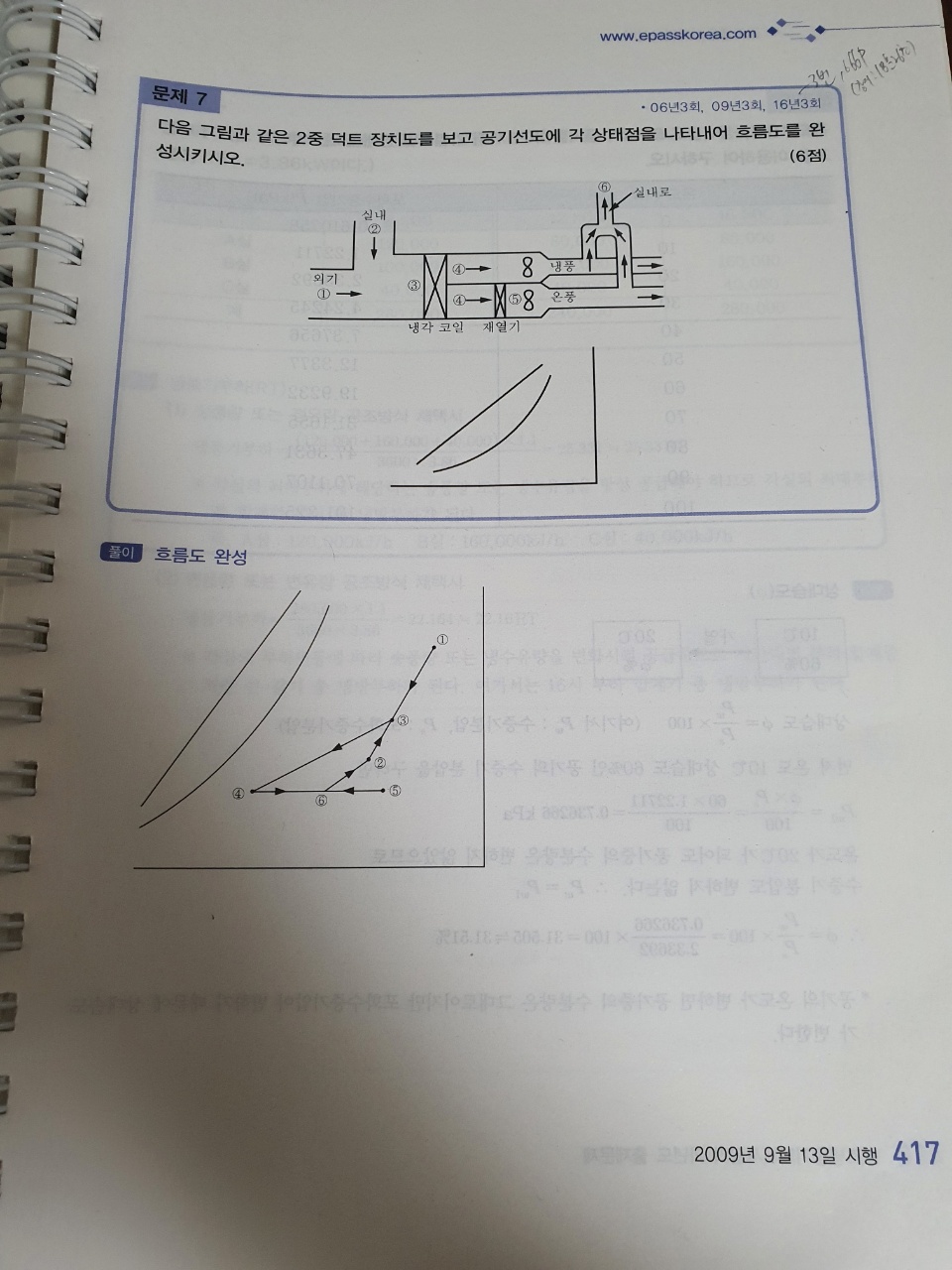

실기 2009년 9월 7번 (공기선도 흐름도) 질문드립니다

Avatar
shot3701

1. 이 문제에서

겨울이나 여름이라는 조건이 없고 냉각과 가열(재열)을 모두 하고 있는데

상태1번과 2번에서 외기온도 > 실내온도 라는 것을 어떻게 알수있는건지요?

2. 상태 3번에서 4번으로 냉각 감습이 이루어지고있는데

냉각 시 반드시 감습이 된다고 생각하고 이 선도를 작성하는건가요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변 드립니다.

    문제의 그림을 보시면 냉각코일이  주 기기이며,  재열기는 보조 기기 입니다.

    기본은 여름철 냉방입니다.

    만약  겨울철 난방이라면 궂이 이런 방식을 취하지 않습니다.

    그림 처럼 냉방기를 거친 다음 일부의 공기를 가열하는 것은  여러 객실 중에  온도를 조금 올려야 하는 객실이 있기 때문입니다.

    이 방식은 멀티존 유닛 방식과 2중덕트 방식의 변형이라고 할 수 있습니다.

    각실마다 냉풍과 온풍을 적정하게 혼합하여 보내므로 각실의 온도를 다르게 유지 할 수 있습니다.

    감사합니다.

    임재기





    그리고 난방이라며 궂이
