1. h1점을 선도로 구할 수 없습니다. A증발기 냉매량과 B증발기 냉매량의 비를 구해서 냉매량 비율에 맞는 점을 찿아야 하기 때문에 선도에서 구하는 것은 불가능합니다.
2. SPR도 EPR 처럼 등엔탈피 과정을 거칩니다.
수액기는 단순히 냉매액을 저장하는 용기 이므로 수액기 전후에서 엔탈피 차는 없습니다.
즉, 응축기 출구 점의 상태값은 수액기 입구점 및 수액기 출구점의 상태값이 되는 것입니다.

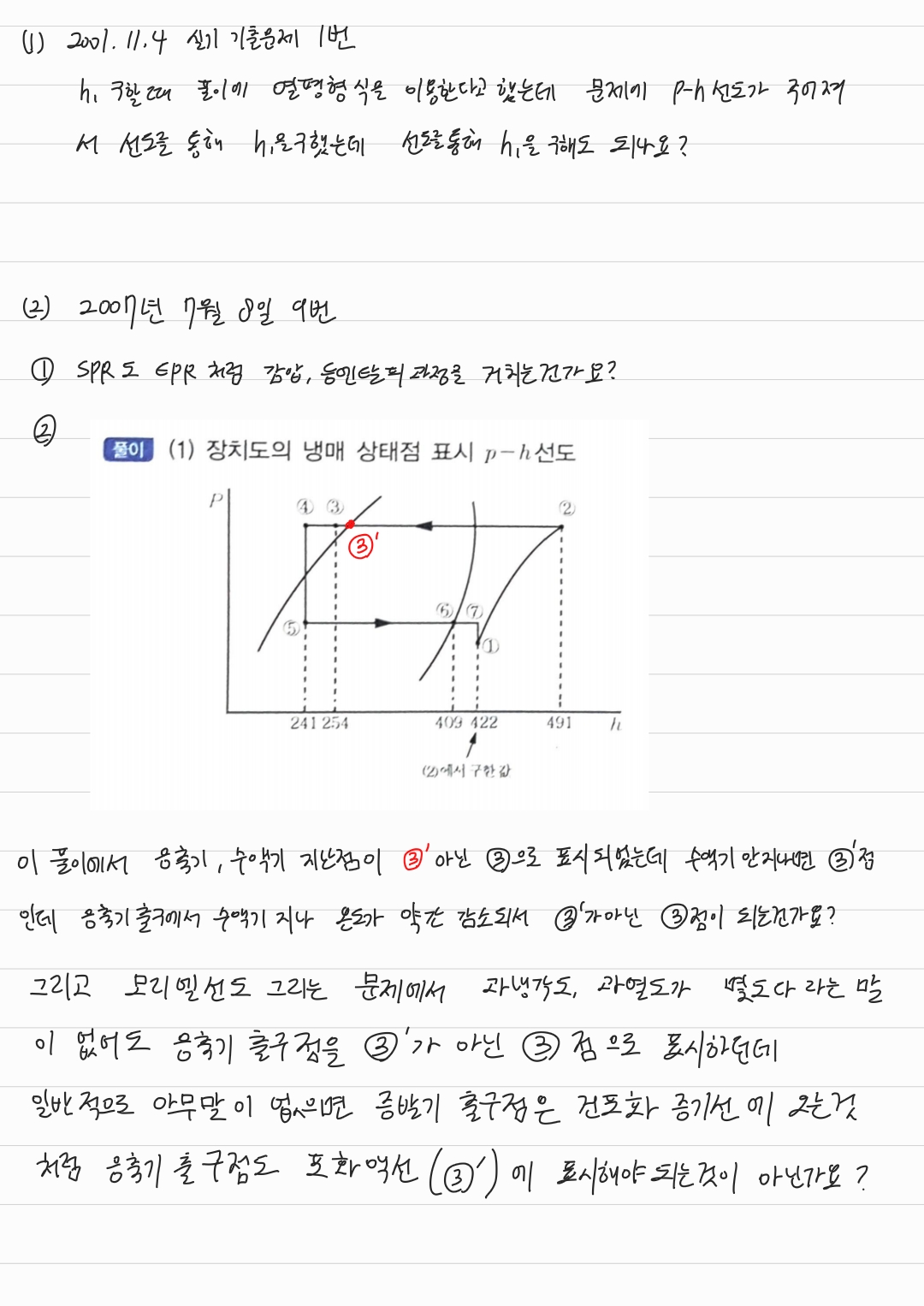

응축기 출구점 (=수액기 출구점)의 표기는 질문하신 것처럼 ③' 점에 표시해도 됩니다. 그러나 기준냉동사이클에서 과냉각도가 5℃ 인 것을 생각하기도 하여 일반적으로 과냉각액(그림의 ③점) 점에 표시 합니다. 그러나 문제에서 특별한 언급이 없으므로 질문하신 것처럼 ③' 점에 표시해도 정답처리 됩니다.
압축기 입구점의 상태는 질문하신 것처럼 일반적으로 과열도가 없는 건포화 증기점에 표기 합니다.
댓글
답변 드립니다.
1. h1점을 선도로 구할 수 없습니다. A증발기 냉매량과 B증발기 냉매량의 비를 구해서 냉매량 비율에 맞는 점을 찿아야 하기 때문에 선도에서 구하는 것은 불가능합니다.
2. SPR도 EPR 처럼 등엔탈피 과정을 거칩니다.
수액기는 단순히 냉매액을 저장하는 용기 이므로 수액기 전후에서 엔탈피 차는 없습니다.
즉, 응축기 출구 점의 상태값은 수액기 입구점 및 수액기 출구점의 상태값이 되는 것입니다.
응축기 출구점 (=수액기 출구점)의 표기는 질문하신 것처럼 ③' 점에 표시해도 됩니다. 그러나 기준냉동사이클에서 과냉각도가 5℃ 인 것을 생각하기도 하여 일반적으로 과냉각액(그림의 ③점) 점에 표시 합니다. 그러나 문제에서 특별한 언급이 없으므로 질문하신 것처럼 ③' 점에 표시해도 정답처리 됩니다.
압축기 입구점의 상태는 질문하신 것처럼 일반적으로 과열도가 없는 건포화 증기점에 표기 합니다.
감사합니다.
강사 임재기
