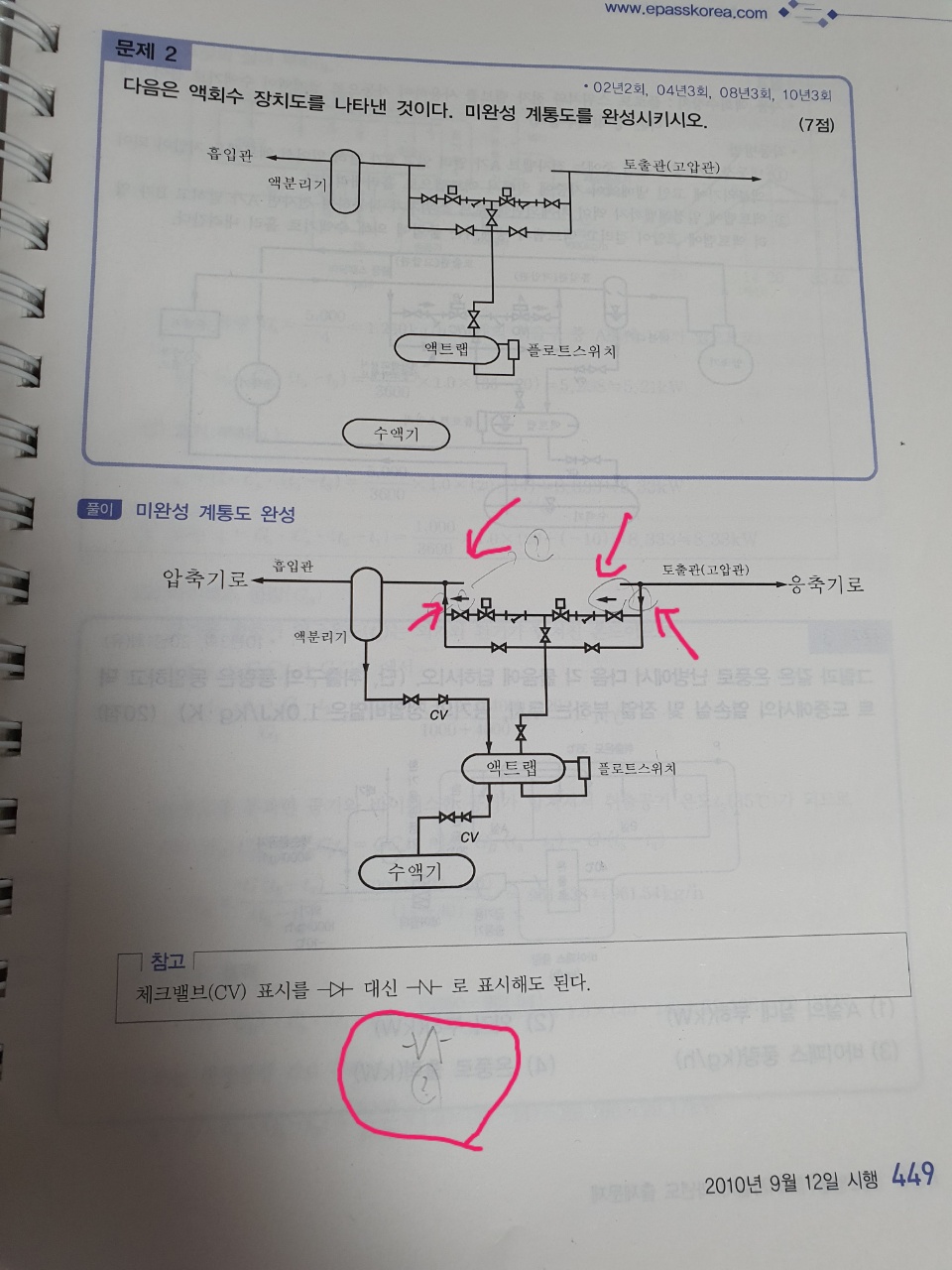

실기 2010년3회 449p 액회수 장치도 질문드립니다

Avatar
shot3701
업데이트 시간

1. 상단에 표시된 화살표도 그려줘야 하는것인가요?

2. 체크밸브를 답안과 달리 "참고"측의 N 모양으로 쓴다면

→ 방향일경우 N으로 쓰고

← 방향일경우 제가 샤프로 표시한것처럼 반대로 작성해줘야하는건가요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변 드립니다.

    1. 그림에서 화살표는 표시하지 않아도 됩니다.

    2.체크밸브를 N으로 표시 할 경우 방향과 관계없이 N으로 표시하면 됩니다.

    체크밸브는 정상적일 때는 열리고 비정상적일 때는 닫혀서 역류를 방지하는  밸브이므로

    방향과 관계없이 N으로 표시해도 기능(언제 열리고, 언제 닫히는지)을 알 수 있습니다.

    감사합니다.

    강사 임재기
