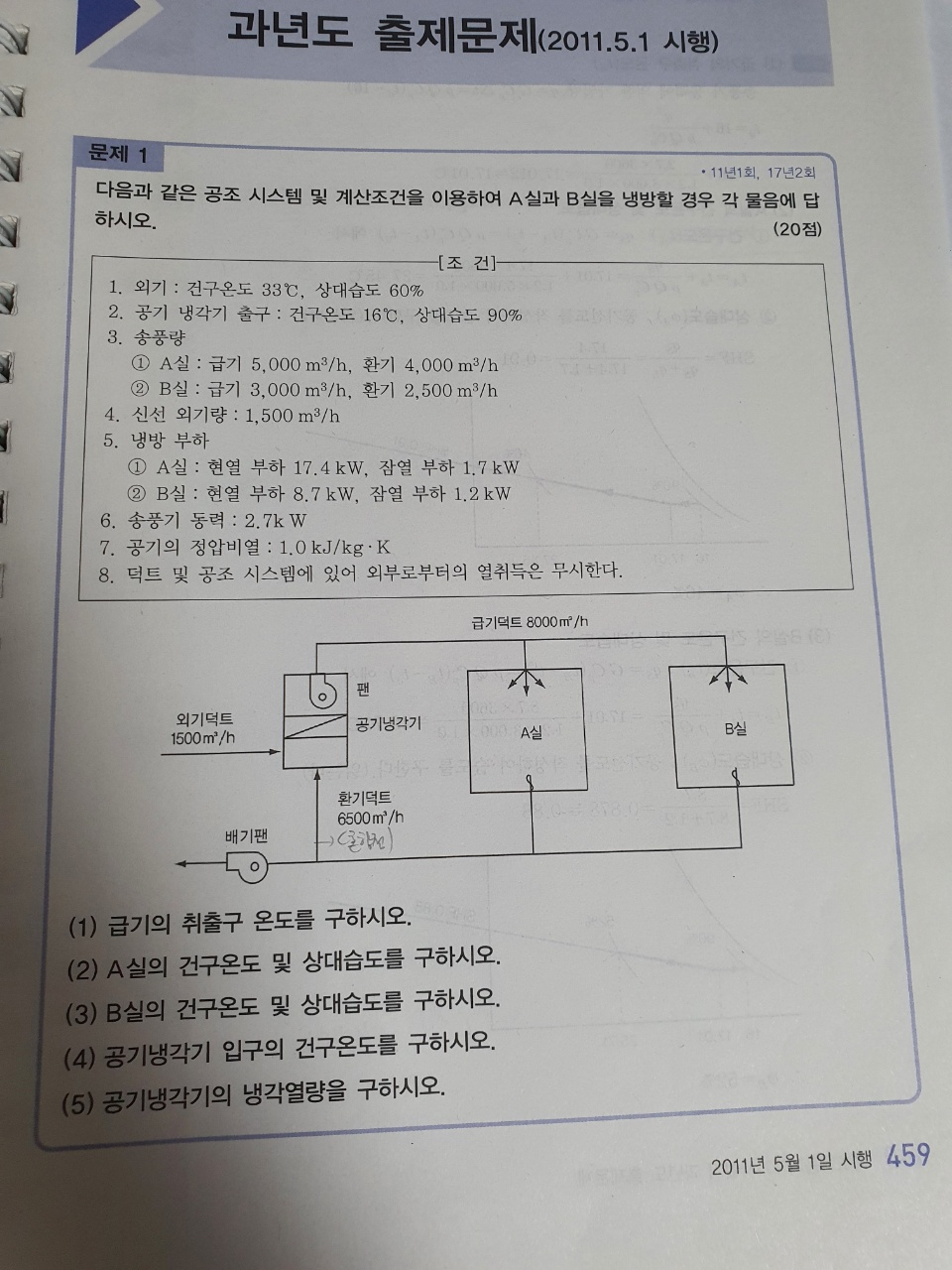

실기 2011년 1회 459p 최종제출할 공기선도에 대해 질문드립니다
안녕하세요.
이 문제의 소문항 2,3,5 번은 모두 공기선도를 작성해야 답안을 작성할수 있는 문제입니다
그러나 실제시험에서는 맨뒷장에 공기선도가 1장만 주어지므로
맨뒷장의 공기선도 최종완성본 1장만을 작성하여 제출해야한다고 생각하는데,

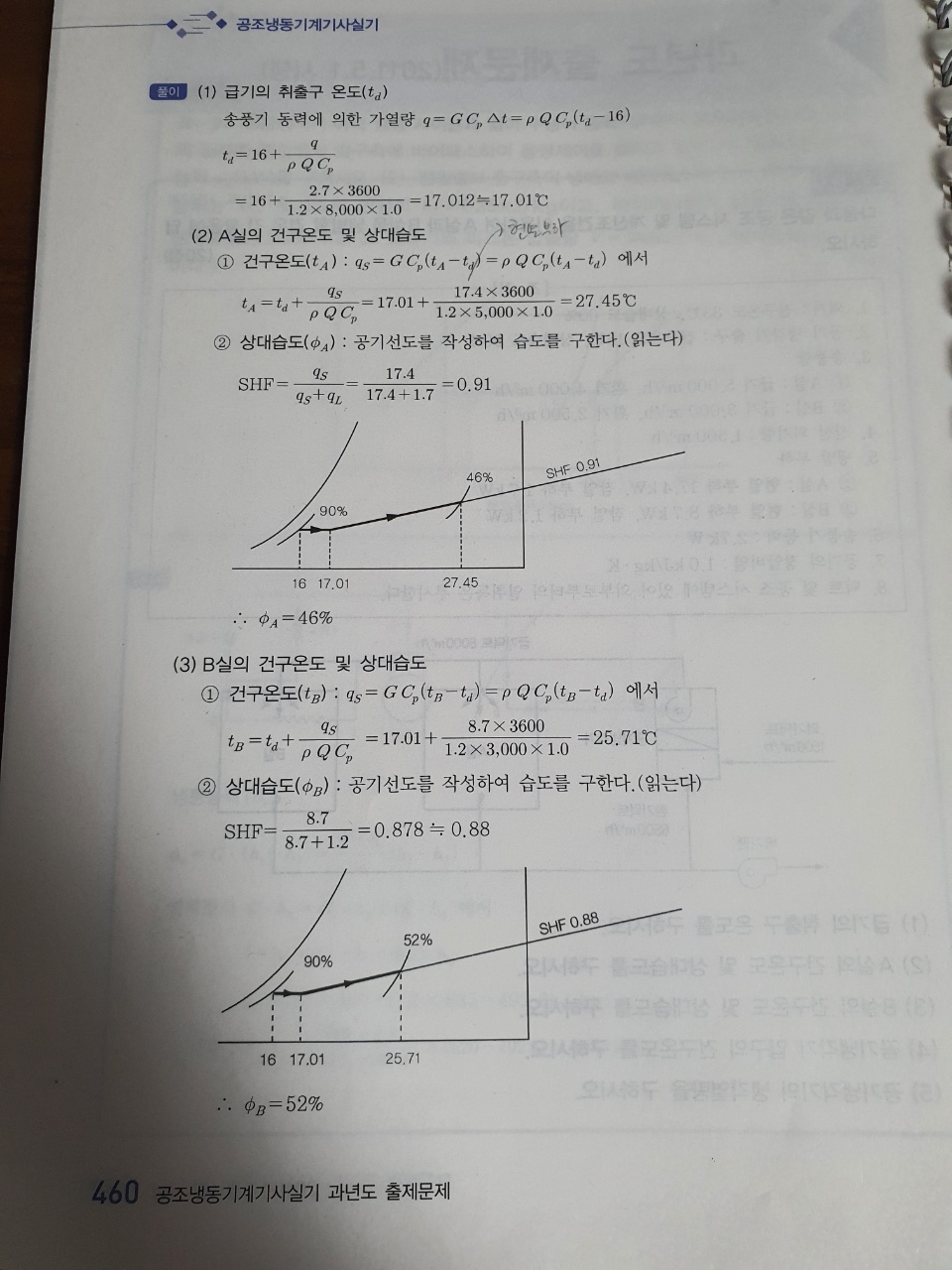

2번에서는 SHF=0.91
3번에서는 SHF=0.88

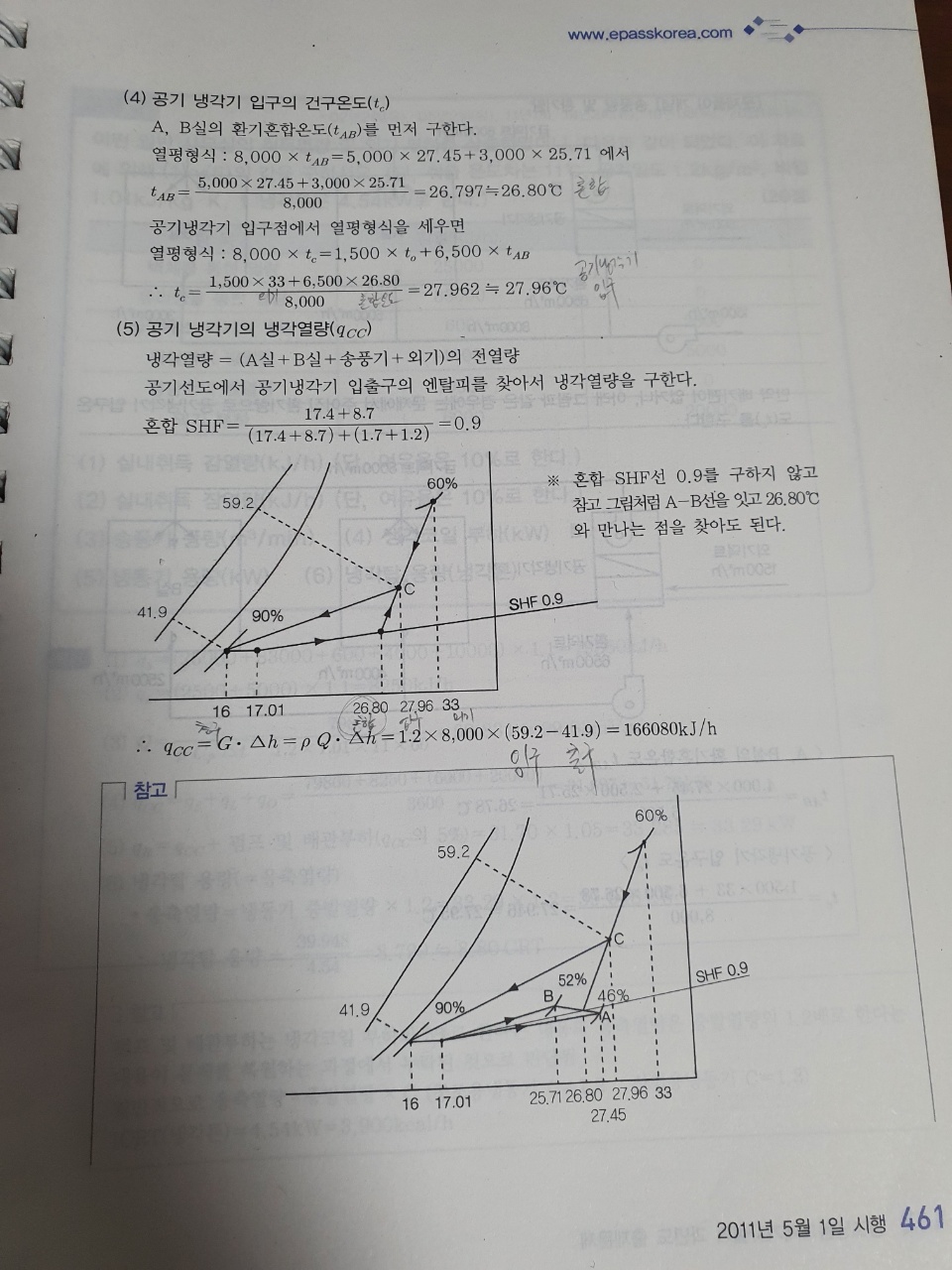

5번에서는 SHF = 0.9
이와같이 3가지 SHF선을 모두 작성해야 풀수있습니다
SHF 0.88~0.91은 육안으로 보기에 비슷해서 만약 소문항을 풀때 그린 SHF선 들을 남겨두면
5번으로 갈수록 선도를 작성하면서도 구분이 잘안될것 같습니다.
그래서 아래와 같이 질문드립니다
2, 3번의 SHF선은 샤프로 그려 답안 작성을 위해 참고만 한 후 지우개로 지우고,
5번의 공기선도로 새로 그리거나, 그 아래 참고의 공기선도로 새로 그려 제출해야하는건가요?
0
댓글
답변 드립니다.
이 문제는 공기선도를 이용하여 A,B실의 상대습도를 찾고, 공기냉각기 입출구 엔탈피값을 찾아 계산에 적용하는 것이며, 공기선도를 작성하여 제출하는 문제가 아닙니다.
만약 공기선도를 작성하여 제출해야 하는 문제가 있다면 SHF선은 모두 남기시는 것이 좋습니다. SHF선은 공기선도를 그리는 방법에서 필수적인 것이기 때문입니다.
감사합니다.
강사 임재기
