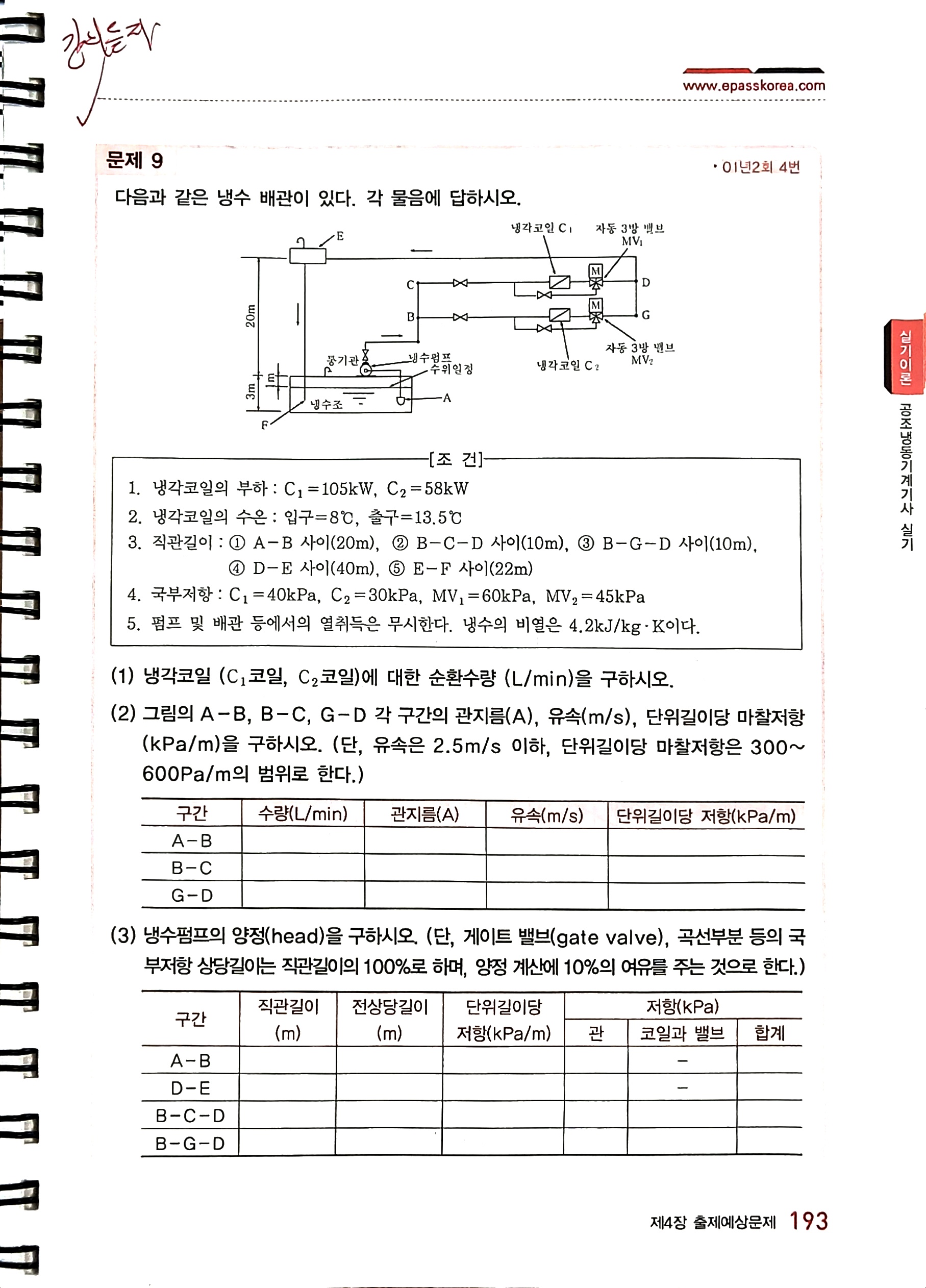

실기 24년 교재 193페이지 문제9번

Avatar
poasw12

(2)문제 보통은마찰저항이 부여되서 그거기준으로 풀엇는데

유량말고는 주어진게 없어서 어려워요

어떤거 부터 구할 까요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    강의 영상을 보시면 이해되실 것입니다.

    1.교재의 풀이가 순서대로 구한 것입니다.

    2.관지름은 문제의 조건(2)에서 단위 길이당 마찰저항은 300~600Pa/m 사이에서 구하라고 되어

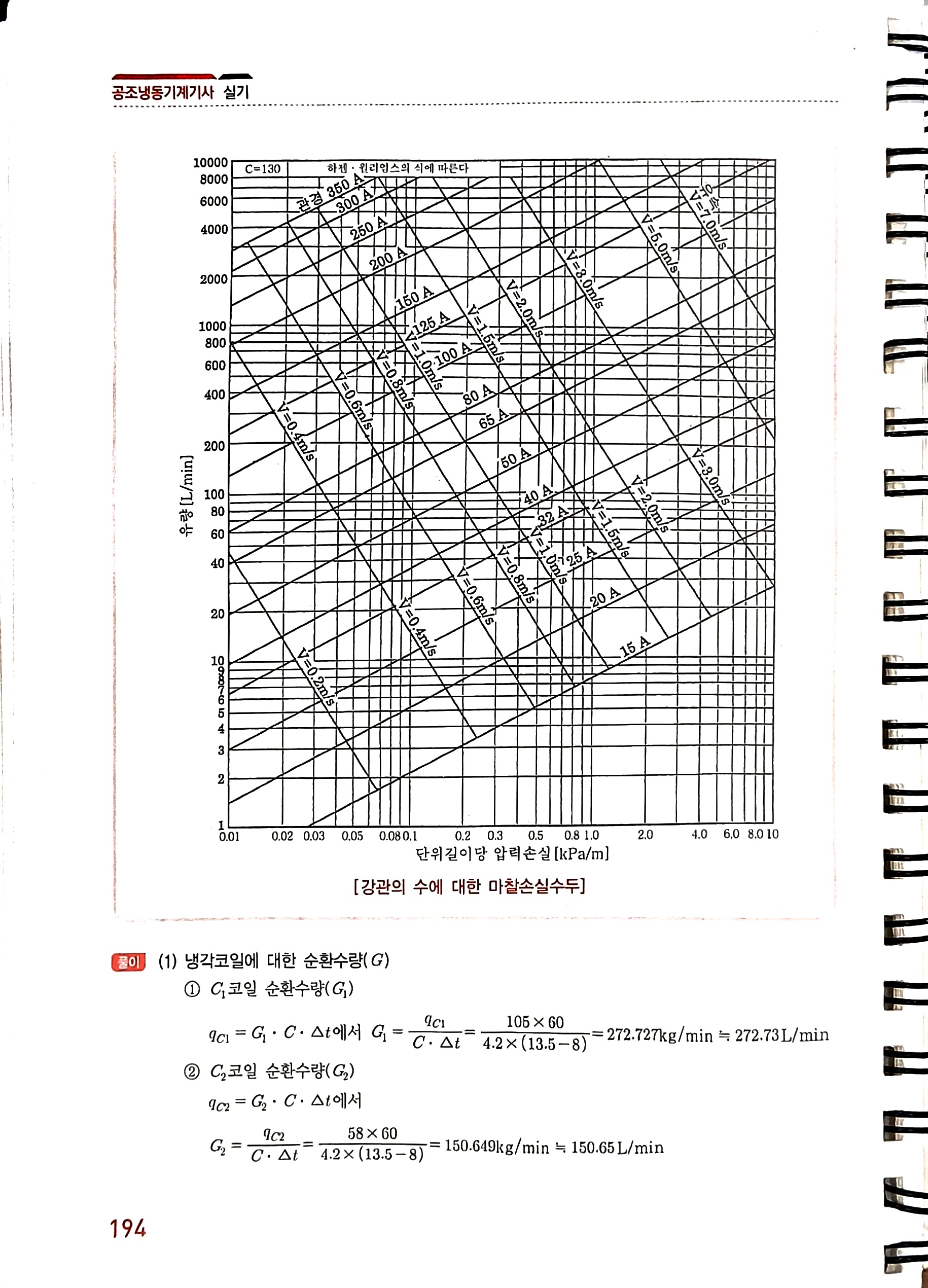

      있으므로 194p 그래프의 0.3~0.6kPa/m 사이에서 해당 유량과 만나는 관경을 찾으면 됩니다.

    3.해당 관경과 유량이 만나는 점에서 유속을 읽고, 그 점에서 아래로 내려와 단위 길이당 압력손실을

       읽으면 단위 길이당 저항값이 되는 것입니다.

    4.냉수펌프의 양정은  각구간의 직관길이와 국부저항 상당길이를 구하여 합하고 여기에 단위길이당

       저항을 곱하면 저항이 됩니다.

    감사합니다.

    임재기
