2024년 7월 28일 문제2 체크밸브 방향 관련 질문입니다

Avatar
yhee0613

체크밸브 방향은 고려하지 않고 제시된 기호대로 써도 감점되지 않나요? 아니면 반대방향으로 그려야 정답처리 하나요?

체크밸브가 역류방지 역할이라 확실히 알고 넘어가고 싶습니다

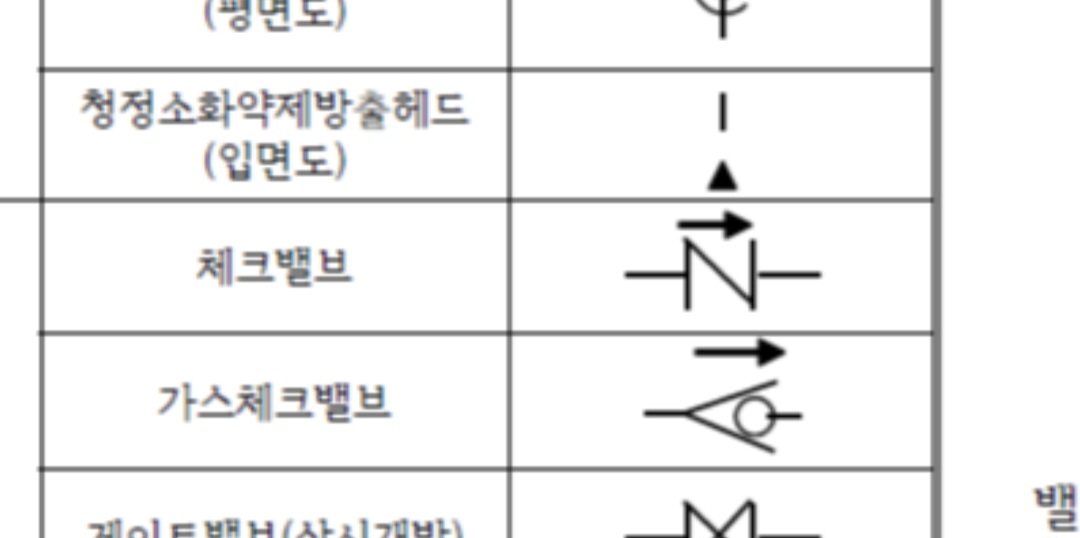

체크밸브 N 모양이면 좌 → 우로만 흐를 수 있는 것이죠?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

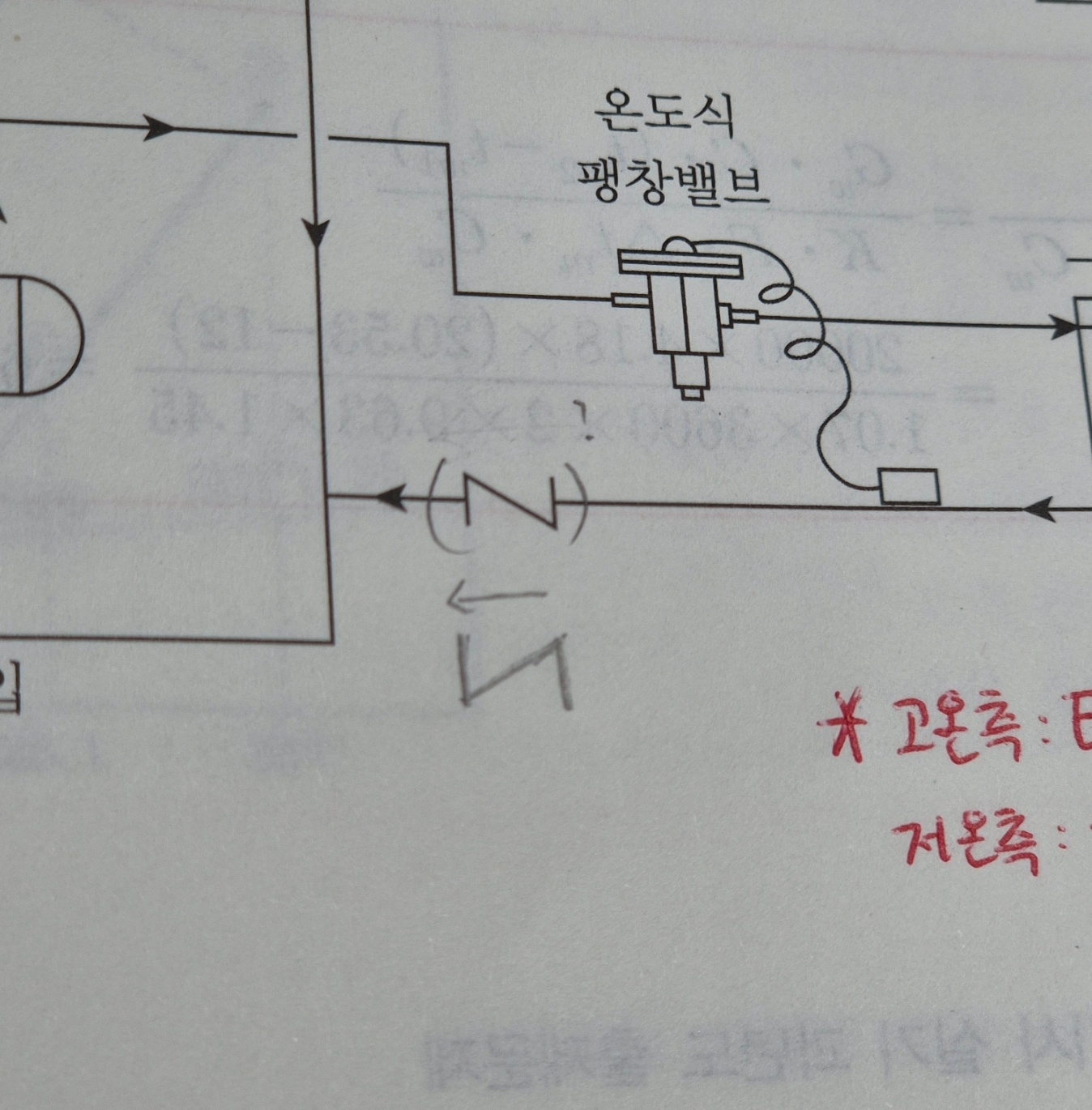

    문제의 풀이에 있는 체크밸브 기호는 기호자체로는 특정한 방향을 나타내고 있지 않습니다.

    유체의 흐름 방향은 전체적인 시스템을 보고 판단하는 것입니다.

    따라서 교재의 풀이처럼 그려도 됩니다.

    그러나 화살표를 추가로 그려야 하는 경우는 풀이의 그림 밑에 연필로 그린 것 처럼 그리면 됩니다.

    감사합니다.

    임재기
