실기교재 585p 14년2회 노점온도 질문드립니다
안녕하세요
지금까지 노점온도를 두번째 사진과 같은 방식으로 구해왔는데
이 문제 해설을 보니 세번째 사진과 같이

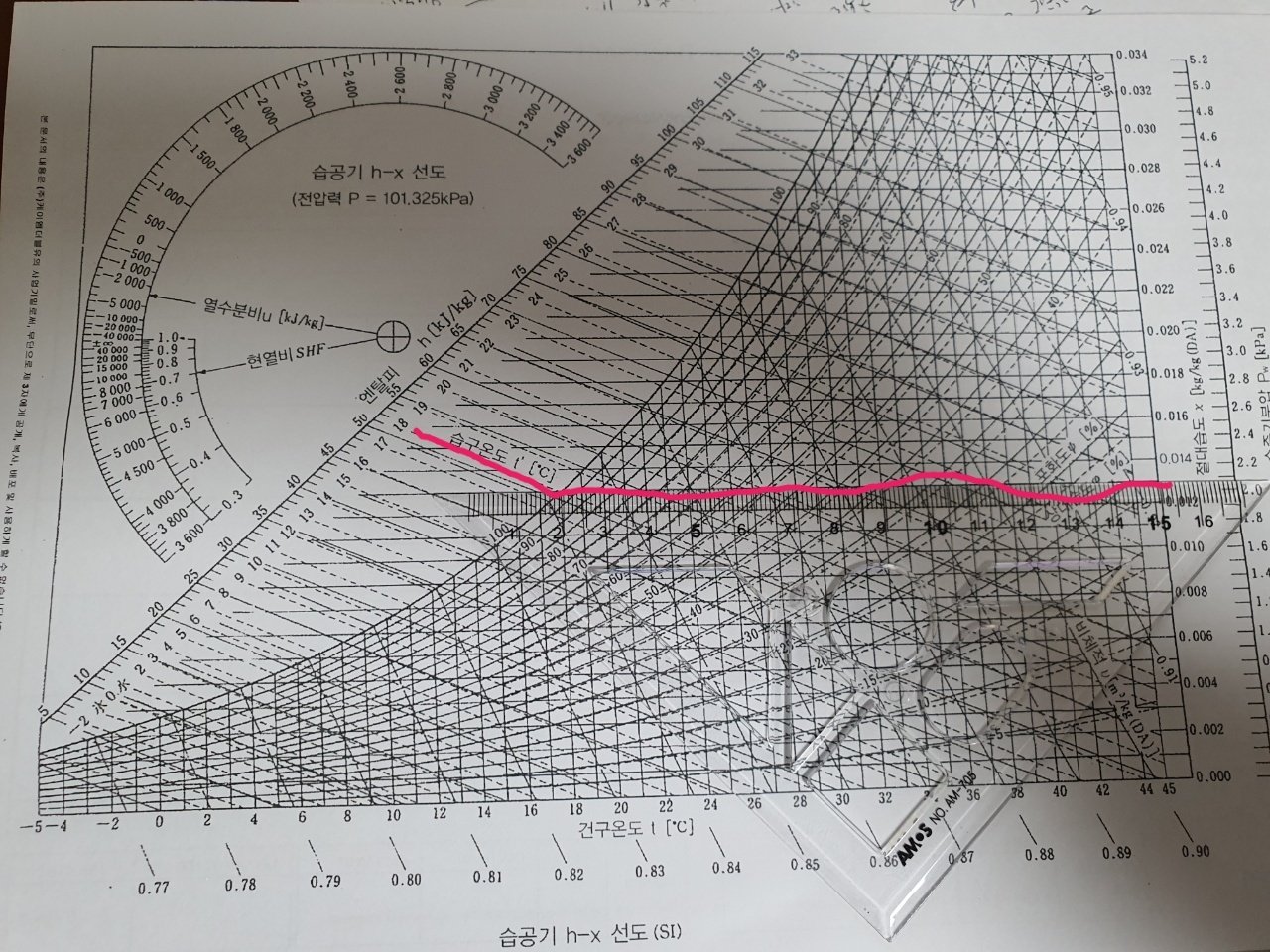

0.013kg/kg` 절대습도선에서 상대습도100%선까지 수평으로
그은 후 아래로 수직선을 그은선이 노점온도로 나와있어 그대로 자를 대보았는데
사진에 보시는 것처럼 17.5도씨 정도가 나옵니다. (답은 18.1도씨입니다)
제가 읽는방법이 잘못된 것인지 아니면 이 습공기선도가 잘못된것인지
확인부탁드리겠습니다.
감사합니다
0
댓글
답변 드립니다.
2번째 처럼 읽어도 되고 3번째 처럼 읽어도 됩니다.
다만 건구온도선과 절대습도선이 직각이 아닙니다.
포화공기선에 표시된 18.1℃ 를 읽어도 되고 포화공기선에 표시된 18.1℃에서 등온선을 따라서 아래로 내려와 건구온도를 읽어도 18.1℃ 입니다.
상대습도 100%점에서는 습구온도와 건구온도가 같습니다.
감사합니다
