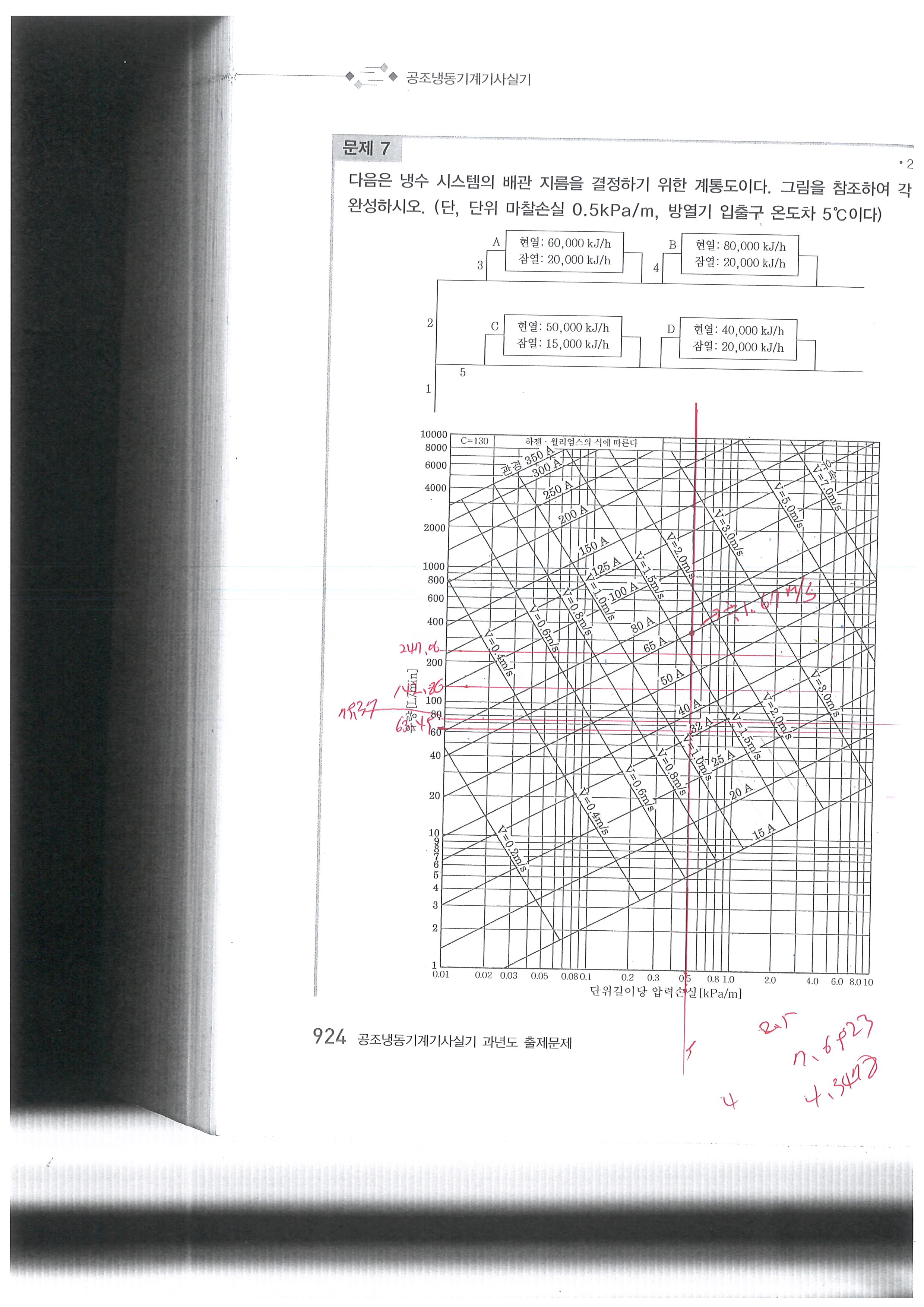

2021년 4월 24일 시행 문7번 문제 선도표 속도 읽는 법

Avatar
je0101

선도상의 속도 읽는 값이 오차가 너무 커 문의 드립니다.

65A 속도를 1.2m/s 읽었는데 너무 추상적인것 같습니다.

계산 값과 유사하지만 선도표에서 이 값이 안 나오는 것 같아서요.

저는 65A선과 압력 0.5KPA/M 선과 맞나는 점을 읽으면 약 1.67m/s 값이나와

책의 정답과 너무 오차가 커 문의드립니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변 드립니다.

    유속을 찾는 방법을 강의에서 설명드렸으니 혹시 강의를 들으시면 보시면 이해 되실 것입니다.

    압력 0.5KPA/M 선과 유량 242.06이 만나는 점의 관경은 55A 쯤 되지만  실제로는 65A를 선정했으니  이제는  유량 242.06과  실제 선정된 65A관이 만나는 점에서  유속을 찾아야 하는 것입니다.  이때 유속을 읽으면 약 1.2m/s 값이 나옵니다.

    감사합니다.

    강사 임재기
