실기 274p 07년1회 2번 공조배관 계통도 질문드립니다

Avatar
shot3701

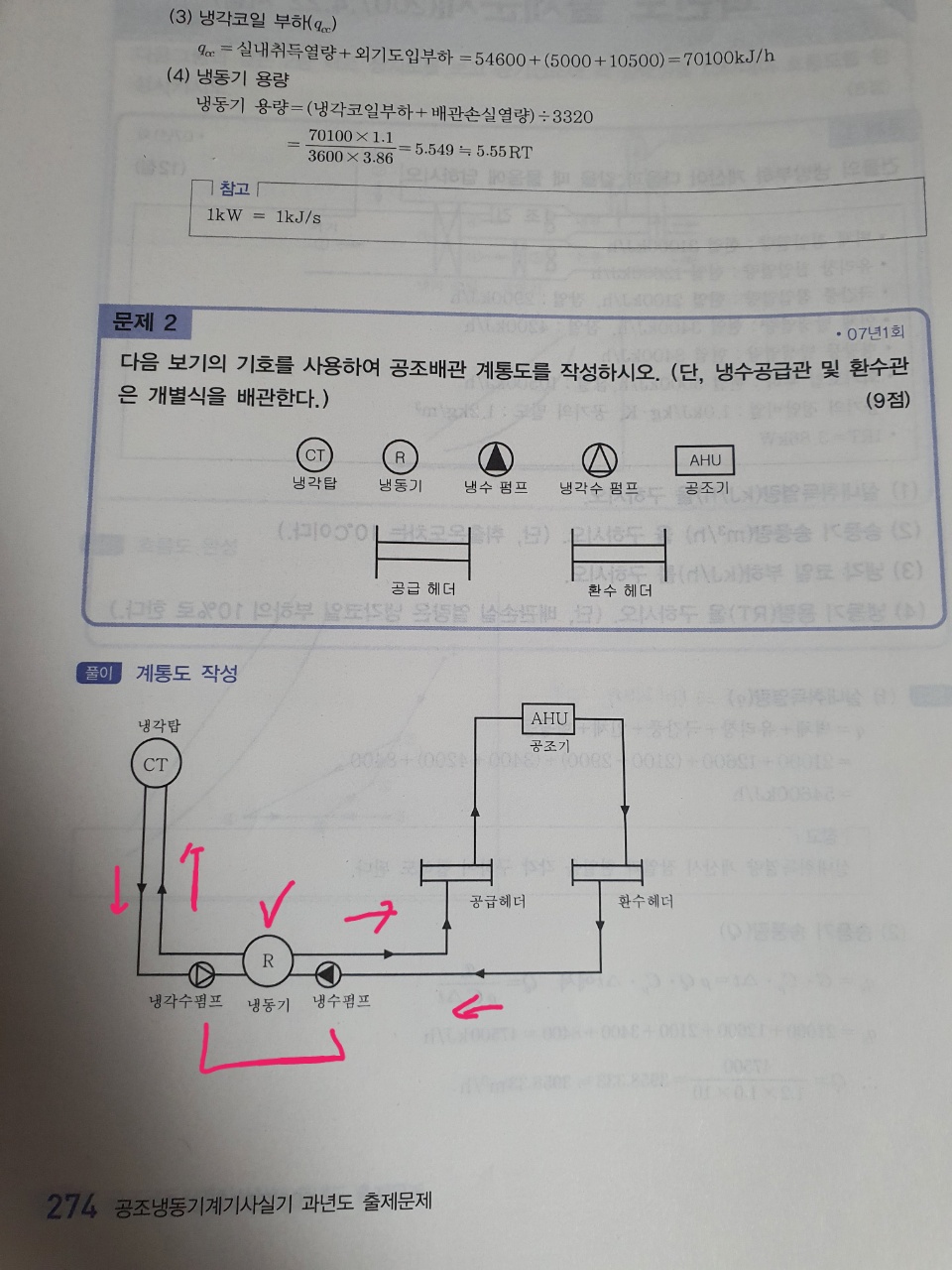

안녕하세요. 강의에 이 문제가 없어서 질문드립니다

1. 윗부분의 화살표가 냉동기를 기준으로 반대방향으로 흐르게 그린 이유가 무엇인지 궁금합니다

2. 아랫쪽의 화살표는 냉동기를 향하여 같은방향으로 흐르고있는데 이는 대향류를 나타낸것인지요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변 드립니다.

    화살표의 방향은 일반적으로 실제 시스템에서 냉각수와 냉수가 흐르는 방향대로 그린 것입니다.

    시험에서는 펌프의 설치 위치만 맞으면  정답처리 될 것입니다.

    실제 시스템에서는 일반적으로 풀이의 방향으로 펌프가 설치됩니다.

    냉각수 펌프는 냉동장치의 응축기로 들어가는 것이고, 냉수 펌프는 냉동장치의 증발기로 들어가는 것입니다.  즉, 냉각수 배관은 응축기에 연결되고 냉수 배관은 증발기에  연결되는 것입니다.

    감사합니다.

    강사 임재기

    0
