몰리엘 선도를 이용한 역카르노 사이클 VS 증기 압축 냉동 사이클

Avatar
skyopen93

안녕하세요. 역카르노 사이클이 냉동 사이클에서 가장 이상적인 사이클이라고 알고 있는데, 몰리엘 선도를 이용해서 역카르노 사이클과 증기압축 냉동사이클이 어떻게 차이가 있는지 알고 싶습니다.

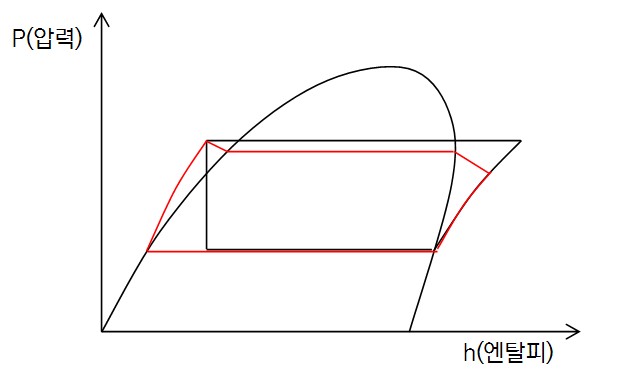

아래와 같이 검정색 사이클이 증기 압축 냉동 사이클이라고 했을때, 빨간색이 역카르노 사이클이라고 말할수 있나요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    역카르로 사이클은 응축과정이 등온과정이므로 등온선을 따라서 그려야 합니다.

    올려주신 그림에서 팽창밸브 직전에서 포화액선 까지의 과정을 약간 수직에 가깝게 그려야 합니다.

    p-h선도에서 등온선을 보시면 이해되실 것입니다.

    감사합니다.

    임재기

    0
