스승님 안녕하세요!

먼저 새해복 많이 받으십시요 🙇‍♂️

2단압축1단팽창의 장치도 넘버링에 의아한게 생겨 질문드립니다.

19-1-2 문제에서는 5번상태점을 보조팽창밸브 바로 직전에 표시했는데,

07-1-5 문제에서는 응축기 출구쪽에 가깝게 그려져있습니다.

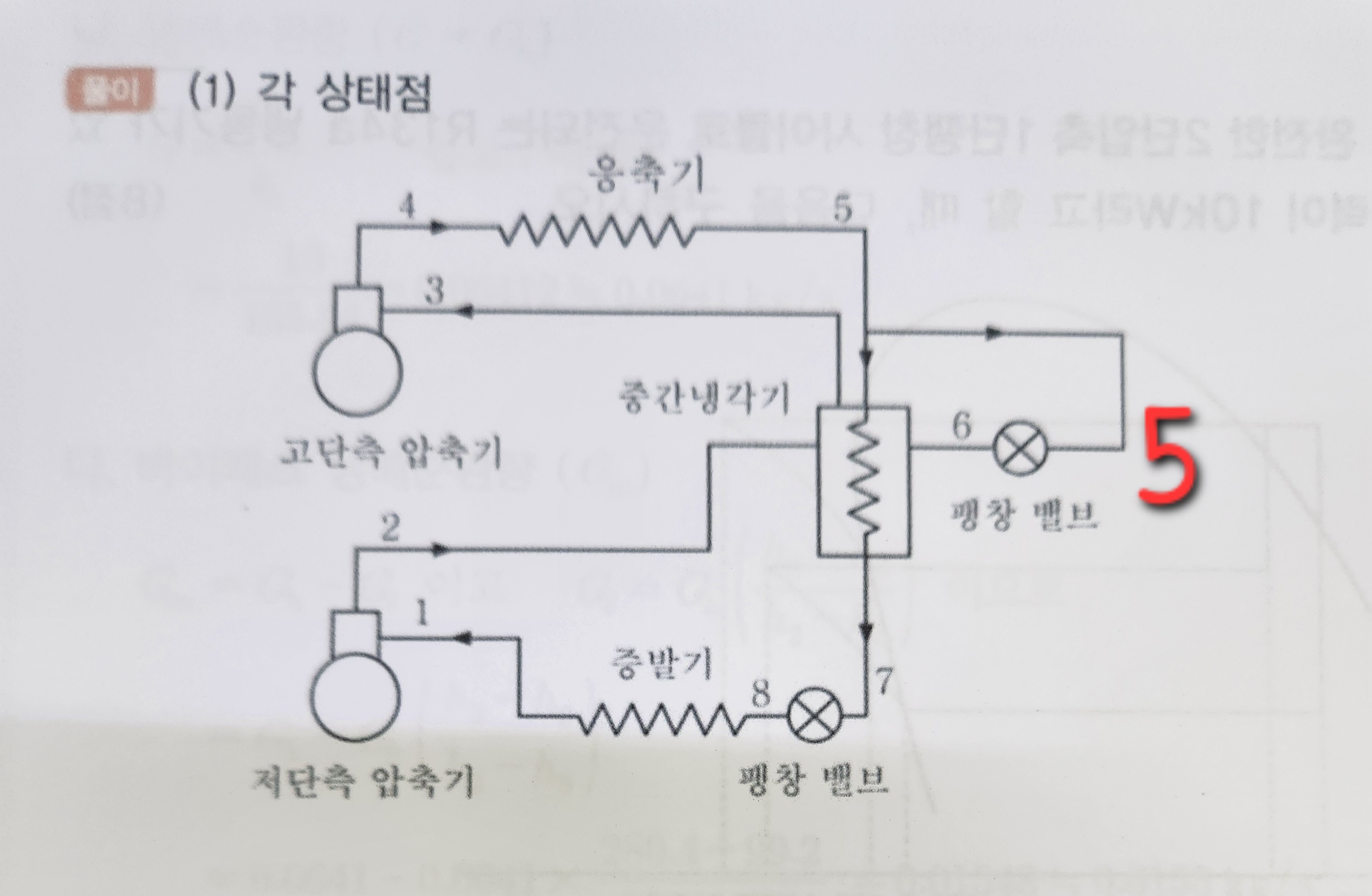

제가 궁금한것은, 아래 사진과 같이

07-1-5 문제에서도 19-1-2문제처럼 5번상태점을 보조팽창밸브 직전에 그려도 상관없나요? 어디에 그리든 똑같은 의미인게 맞나요?



1

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    07-1-5 문제에서도 19-1-2문제처럼 5번상태점을 보조팽창밸브 직전에 그려도 상관없습니다.

    어디에 그리든 똑같은 의미인 것이 맞습니다.

    응축기 출구에서 팽창밸브 입구까지의 배관에서  열의 주고 받음이 없다고 보기 때문입니다.

    감사합니다.

    임재기
