공조냉도기계기사 교재 문제 질문

Avatar
bjsniper

안녕하세요 교수님

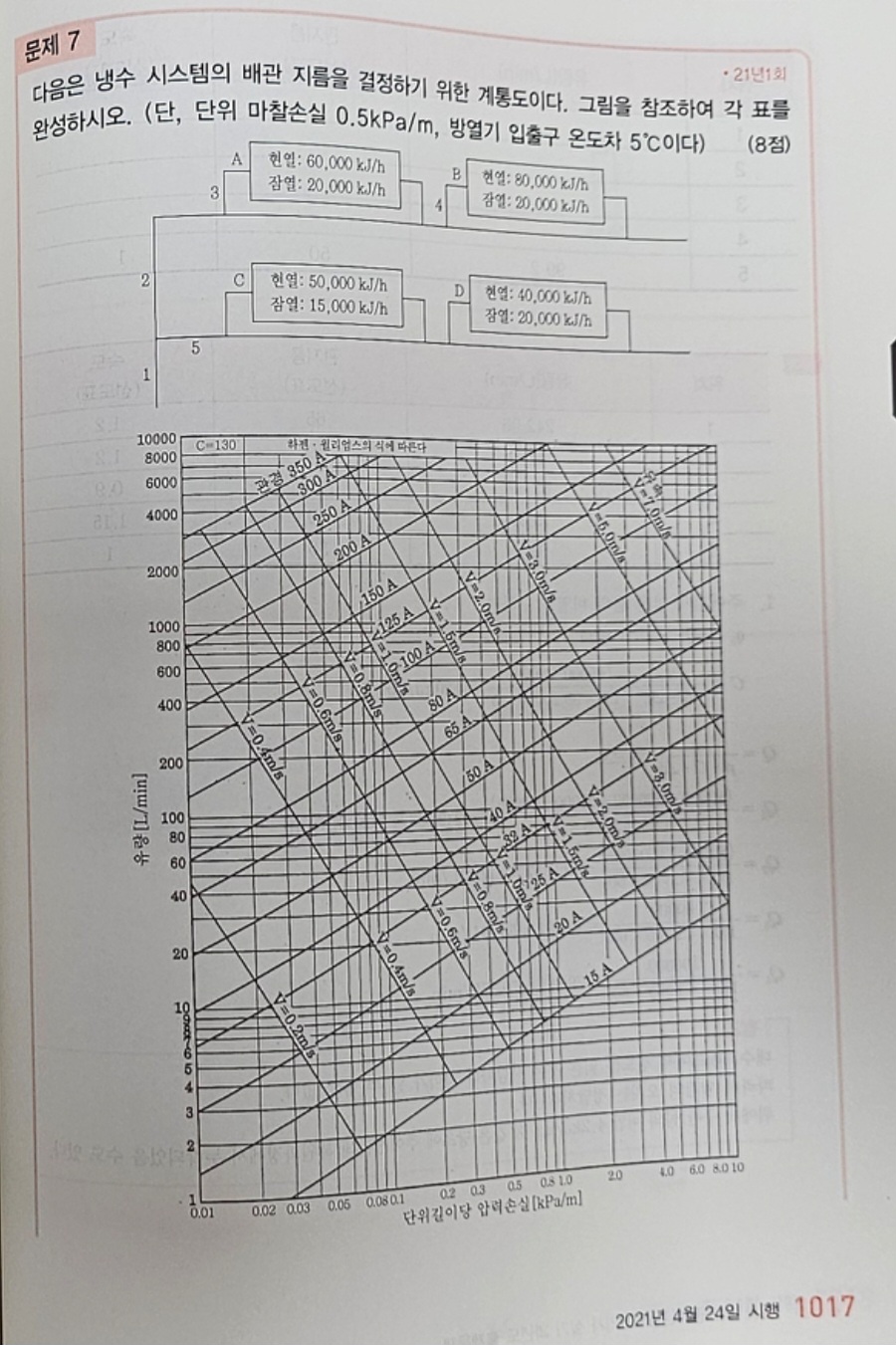

아래 문제는 표에서 속도를 읽는 문제인데 답안의 속도 해석은 유량과 구해진 관지름이 만나는 지점으로 이해가 됩니다

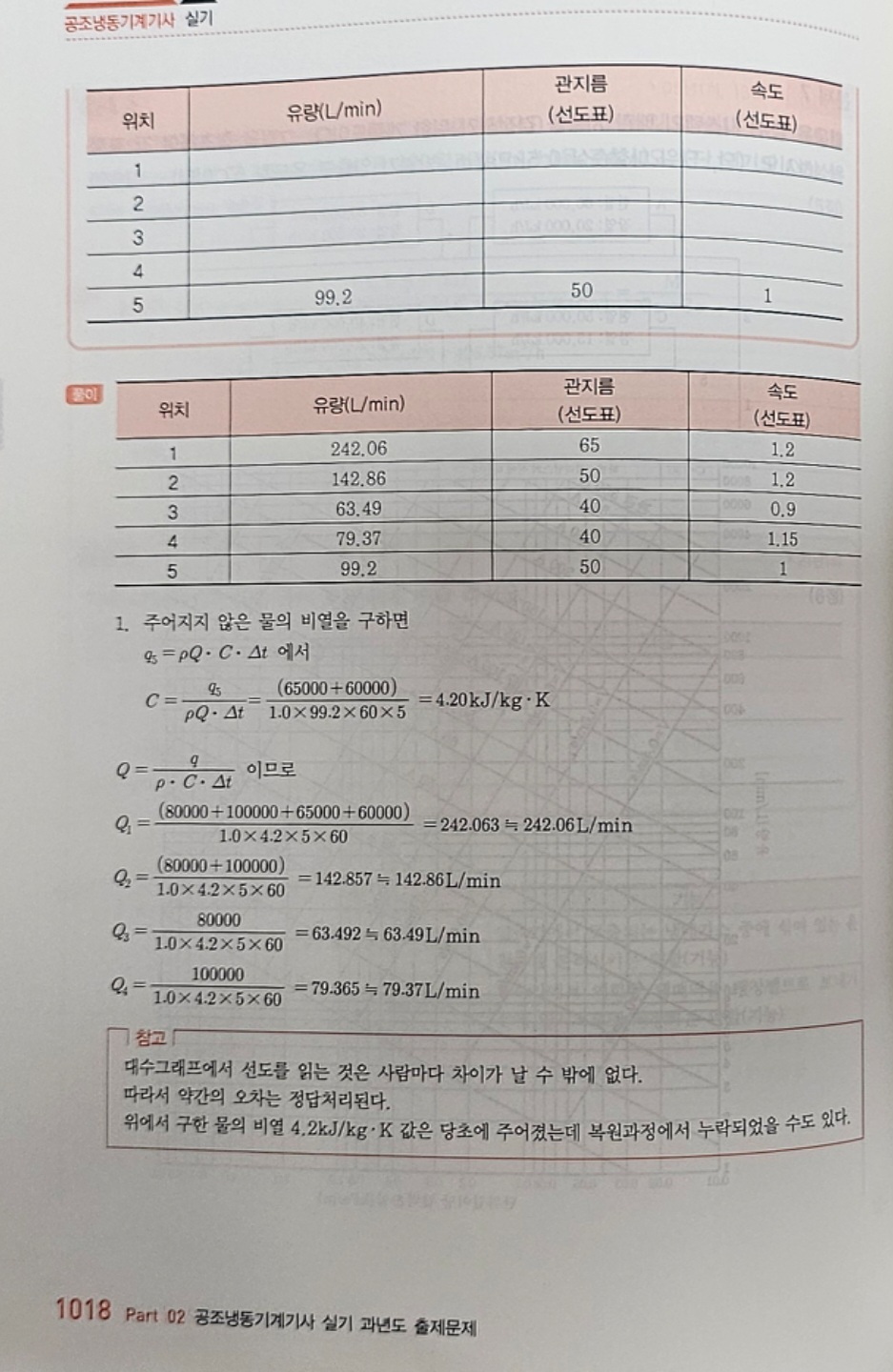

그런데 애초에 주어진 5번 항의 속도가 1로 되어 있는데

해석대로 하면 0.85 ~ 0.87 정도로 읽혀 지는데.. 제가 잘 못 이해하고 있는 부분이 있을까요?





0

댓글

댓글 1개
날짜 투표수
  • Avatar
    Permanently deleted user

    안녕하십니까?

    이패스코리아 임재기입니다.

    질문하신대로 0.85 정도 읽힙니다.

    문제에서 주어진 유량과 지름에서 유속이 1.0이 나오는 그래프를 제가 찾지 못했습니다.

    아마도 1.0은 잘못 주어진 것으로 판단됩니다.

    시험에서 어떤 그래프가 나오든 선도를 읽는 방법을 아시면 시험에서 주어진 그래프로

    유량과 관경으로 부터 유속을 읽으면 됩니다.

    감사합니다.

    임재기

    0
