2024년 1회 5번

bjsniper

2026년 03월 27일 13:25

안녕하세요 교수님

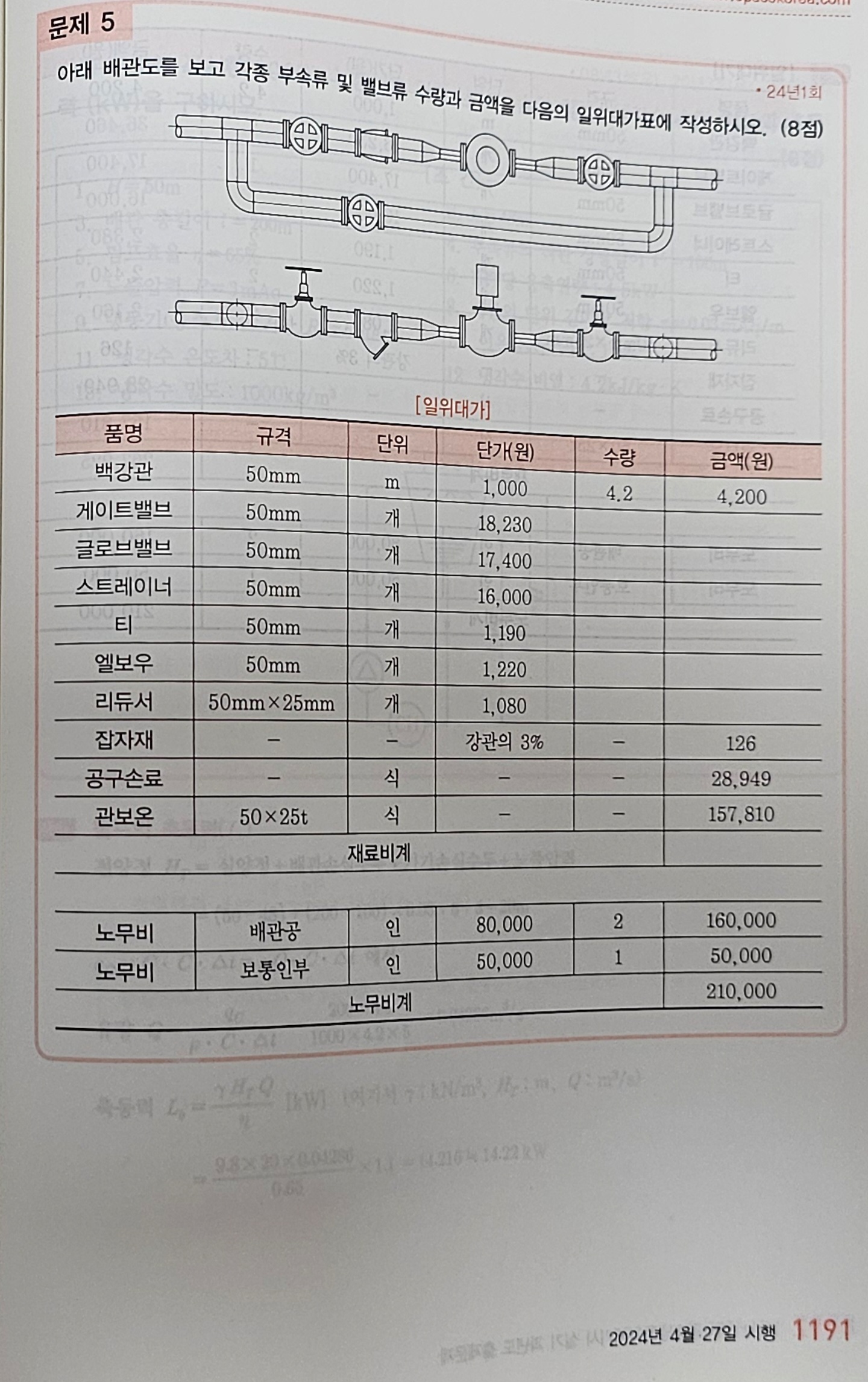

아래 배관 부속 파악하는 문제인데 게이트밸브가 엘보로 이어지는 라인에 1개까지해서 총 3개 아닌가요?

왜 2개인건지요?

0

댓글

댓글 1개

imjaeki
2026년 03월 28일 12:59 (편집된 시간 2026년 03월 28일 13:00)

교수님

안녕하십니까?
이패스코리아 임재기입니다.
그림중 위그림의 바이패스 배관에 설치된 밸브는 수동으로 유량을 조절 할 수 있는 글로브 밸브입니다.

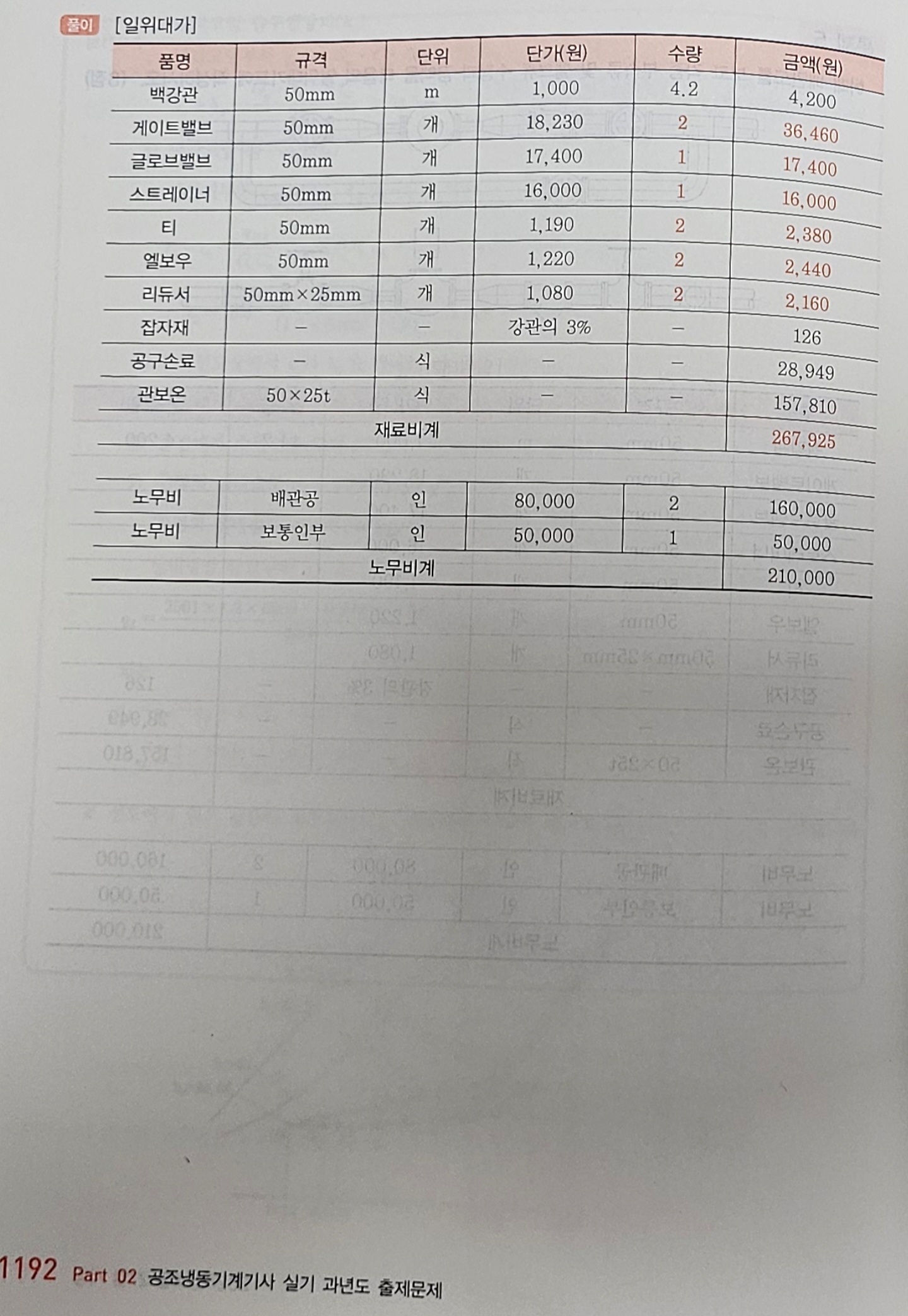

따라서 이 문제에서 게이트 밸브는 2개 글로브 밸브는 1개이며 가운데 큰 밸브는 자동유량조절밸브
입니다.
자동유량조절밸브는 별도로 구입하여 부착하는 것으로 이 문제의 일위대가표에는 포함되지 않는 것입니다.
감사합니다.
임재기

0
