2024년 2회 9번

Avatar
bjsniper

안녕하세요 교수님

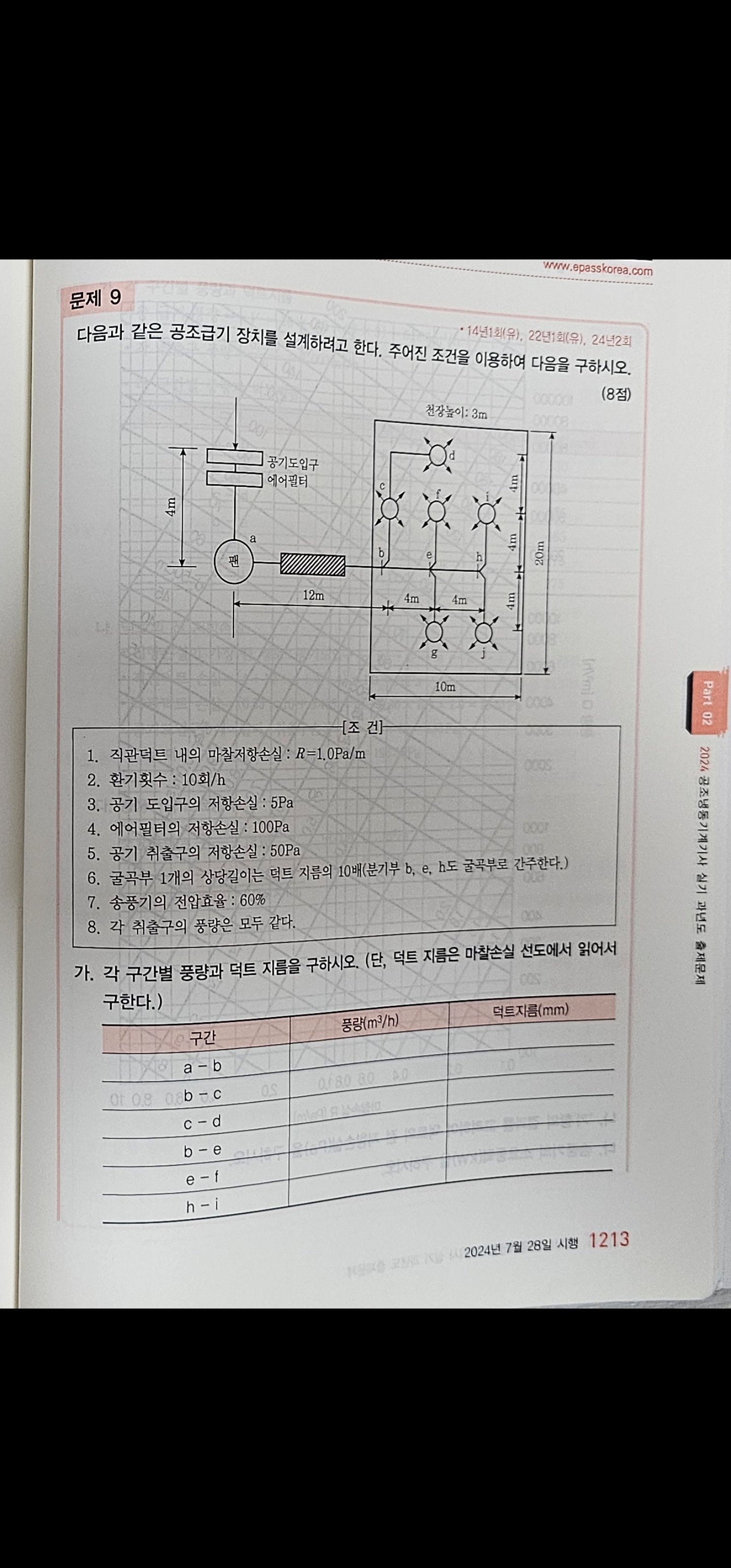

아래 문제에서 굴곡부 구하는 부준에서 b,e,h의 분기점을 큰 직경의 덕트를 기준으로 10배하여 적용하는데

h ~ i 지점의 45도 굴곡부도 추가로 적용해 줘야 하는거 아닌가요?

도면상 이해의 차이라서 저 같이 이해하고 적용한다면 시험이서 채점이 어떻게 이루어 지나요?

제사 이해 한 것이 명백히 틀렸다면 왜 그렄 것인지 설명 부탁드립니다

감사합니다~





0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    h는 분기부 이며  분기부는 분기후 엘보처럼 구부러진 덕트로 연결되는데 이것을 하나의 분기부로

    보는 것입니다.

    따라서 마찰저항도 분기부 1번만 적용하는 것입니다.

    감사합니다.

    임재기
