몇가지 문의드립니다

•

  kimtaemin1991

  2026년 04월 06일 00:10

  교수님

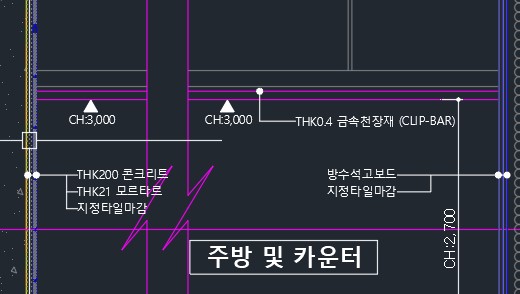

  1) 오른쪽에 치수선으로 CH:2700이라고 넣어주셨는데, 천장 아래에 CH:3000이라고 넣은 부분은 왜 그런가요? 혹시 오타인가요?

     - 해당 부분 오기사항 확인했습니다. 수정후 재업로드 해드리겠습니다.

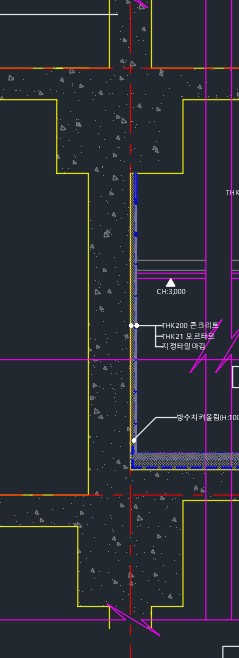

  2)벽체 위아래에 붙어있는 보는 사이즈가 정해져있나요? 아니면 대략적으로 500~600 으로 그리면 되나요? 위치는 벽체 중심선에서 살짝 벗어나있는데 왜그런지도 궁금합니다.

     - 시험 문제에 주어진 조건이 있으면 조건에 따르면 되고 그렇지 않으면 500~600정도 로 그리시면 일반적인 사이즈 입니다.

    - 벽체 중심선에서 벗어난 부분 수정해서 재업로드 해드리겠습니다.

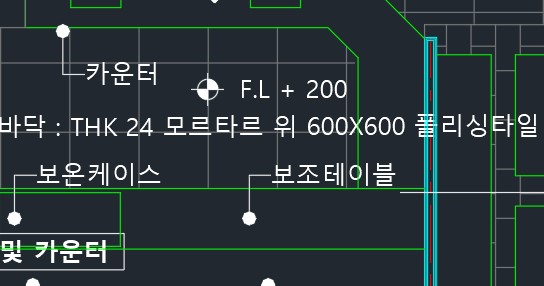

  3)F.L +200 이라고 적은 부분 앞에 동그란 기호가 있는데 이 기호는 무엇을 뜻하나요?

  피니쉬레벨 앞에 꼭 붙이는 건지, 어디에는 있고 또 다른데는 없는 것 같아서 문의드립니다.

     - 해당 지점에 레벨을 표시하는 도면 기호 입니다. 헷갈리시는 부분을 다시 질문 주시면 다시 답변 드리겠습니다.
