2017.4.16 문제1번 질문 (2)

Avatar
ggg64249
업데이트 시간

문제1에서 마찰저항 도표가 주어지고, 이 도표에서는 배관의 관경을 임의의 값이 아닌 대표 관경으로 선정해야 한다고 적혀있습니다.

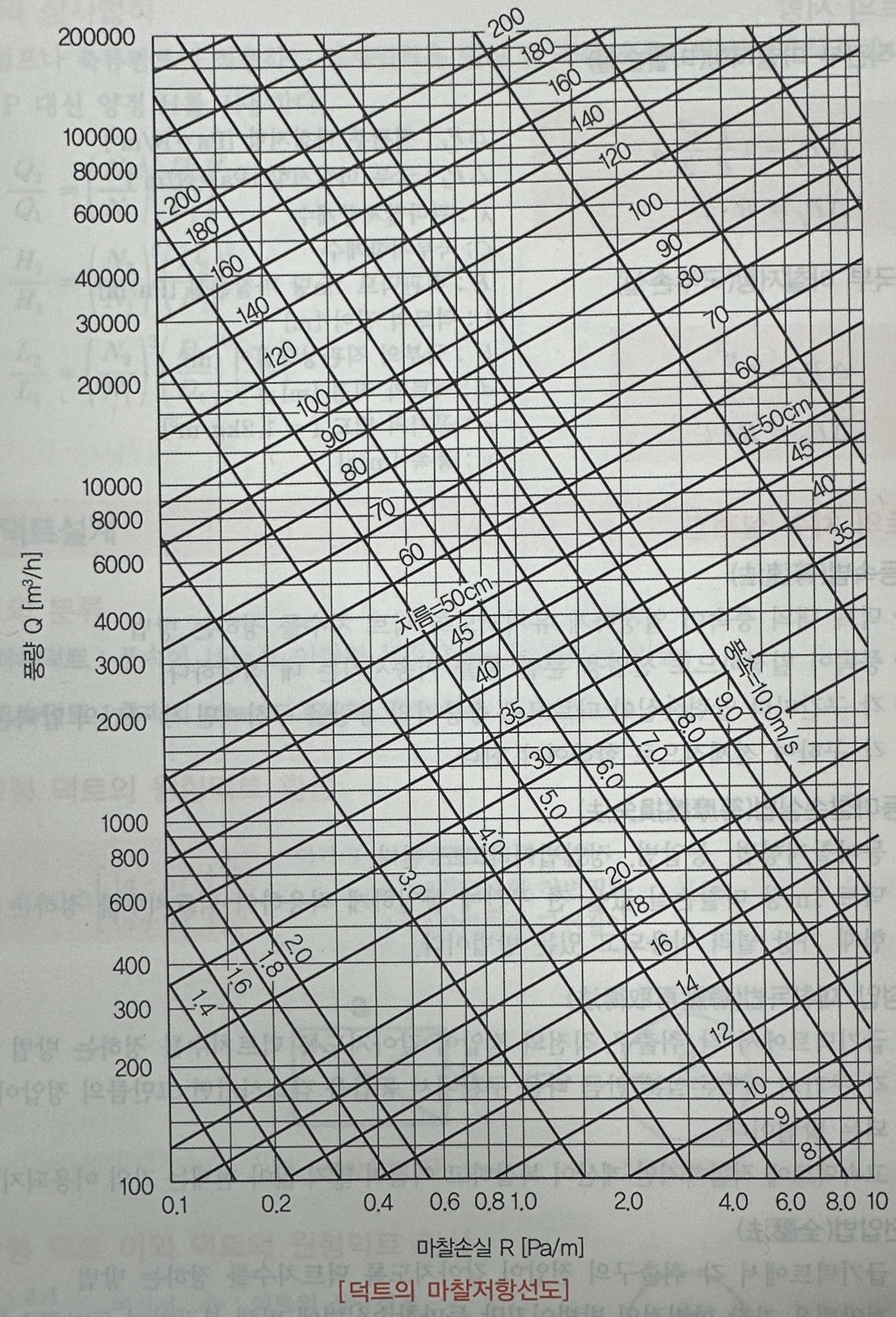

제가 궁금한건 아래에 첨부한 덕트의 마찰저항선도에서는 관경이 아닌 지름으로 나오는데 이때도 대표 지름으로 선정해야 하는건가요?

그리고 문제 1에서 주어진 도표와 제가 첨부한 사진의 선도는 범위만 다른 같은 그림인건가요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    강의에서 설명드린 내용입니다.

    1. 강관 등 관류는 공장에서 대량생산된 것을 시중에서 구입하여 사용해야 하기 때문에 마찰선도에서

       중간 값이 나오면 바로 위의 관경을 사용해야 하는 것입니다.

       그러나 덕트는 주문생산이기 때문에 마찰선도의 중간값이 나와도 그 값으로 주문하면 제작이 가능

       하므로 중간값 그대로 적용할 수 있는 것입니다.

    2.문제 1에서 주어진 선도는 강관의 마찰선도이고  질문에 첨부한 사진의 선도는 덕트의 마찰선도로

      서로 다른 것입니다.

    감사합니다.

    임재기



    0
