작업형 - 선두께 설정관련 질의드립니다.

Avatar
ldh8120

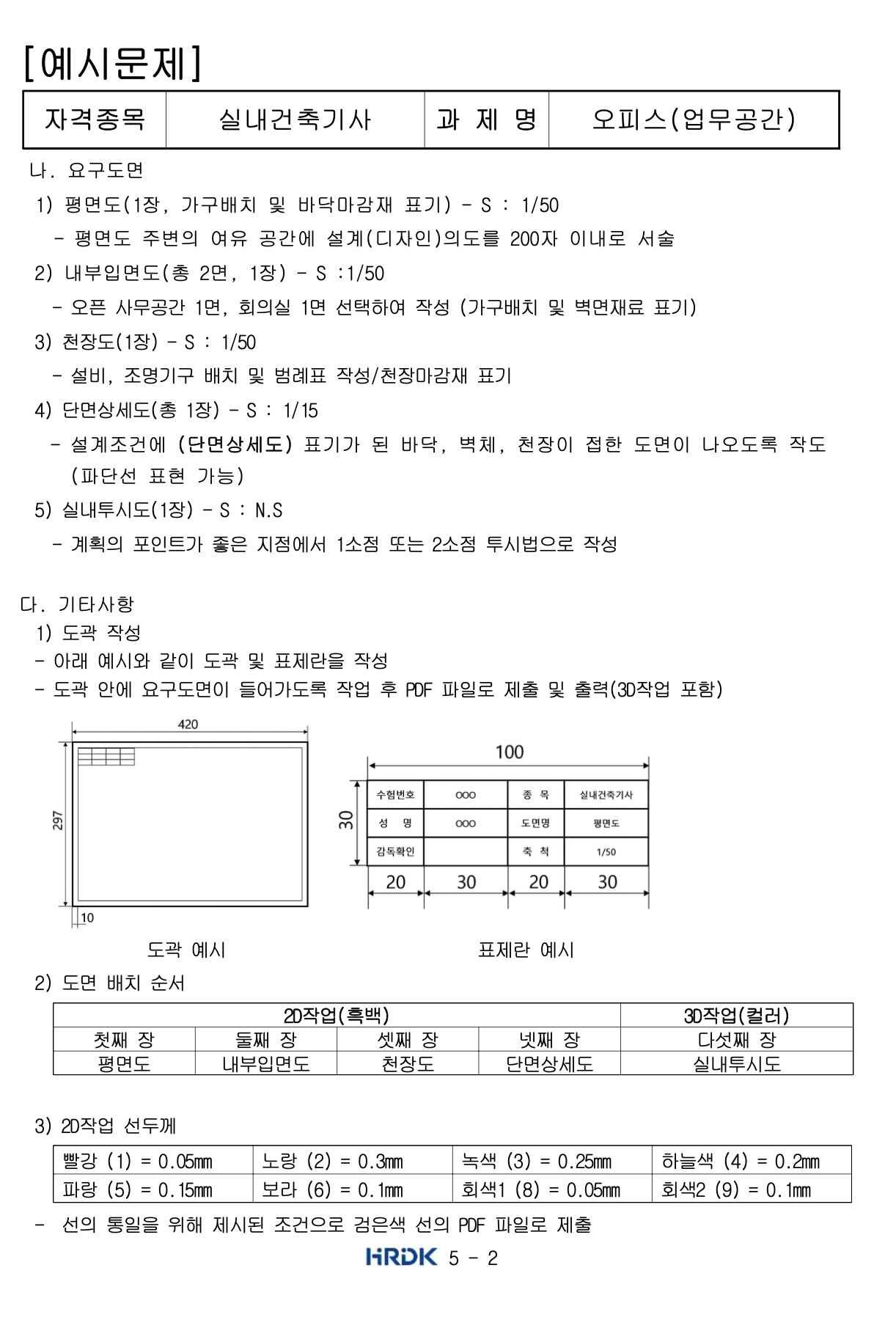

안녕하세요, 큐넷에 올라온 실내건축기사 예시문제 보고 궁금하여 질의드립니다 (큐넷에 업로드되어있습니다)

1) 2D작업 선두께를 다음과 같이 올려주었는데, 해당은 레이어에서 가중치로 설정하면 될지 궁금합니다

2) 아래와같이 나올경우 가구,중심선 등의 선은 어떤 색상으로 해야하는지 궁금합니다.

3) 0.1mm 는 가중치 설정 창에서없는데 0.09로 하면 되는건지, 아니면 새로 설정하는 방법이 있는지 궁금합니다.

감사합니다.

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    kimtaemin1991
    (편집된 시간 )
    교수님

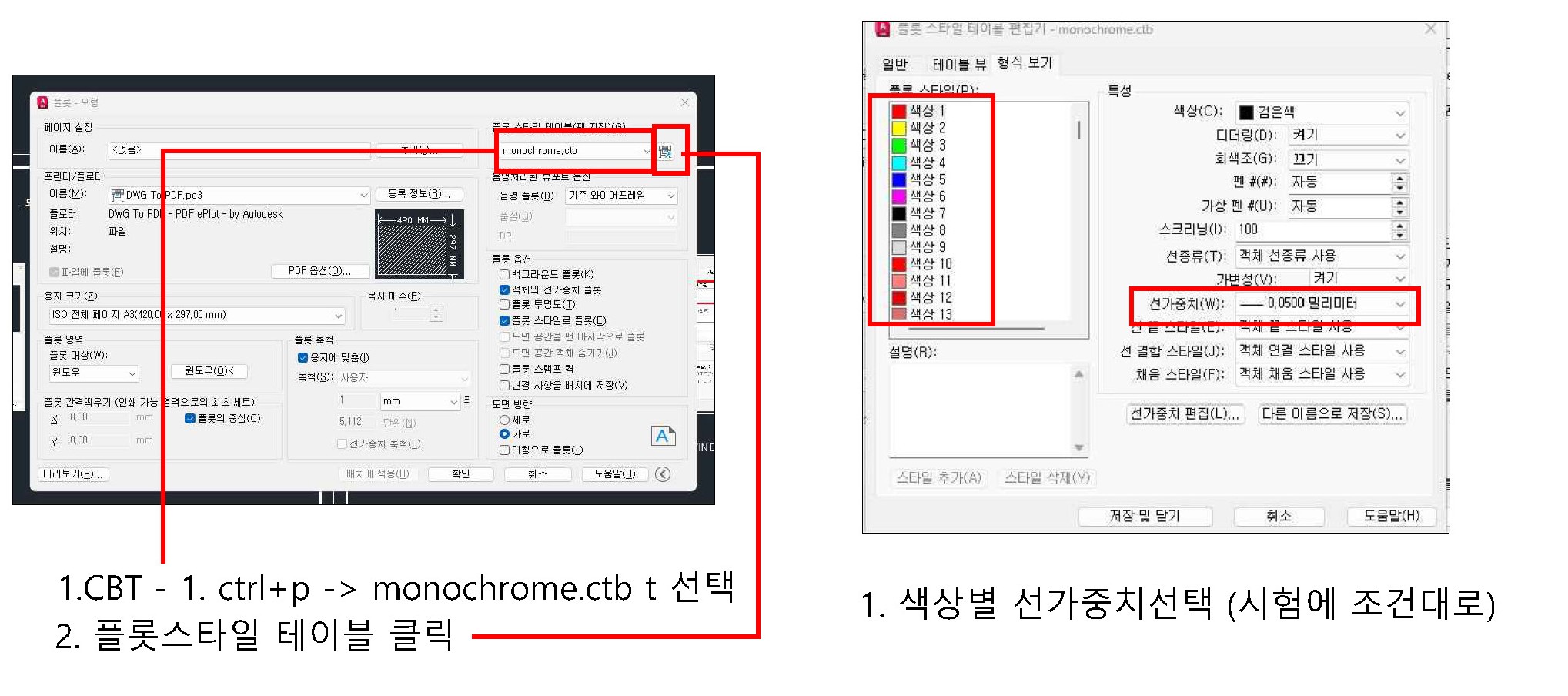

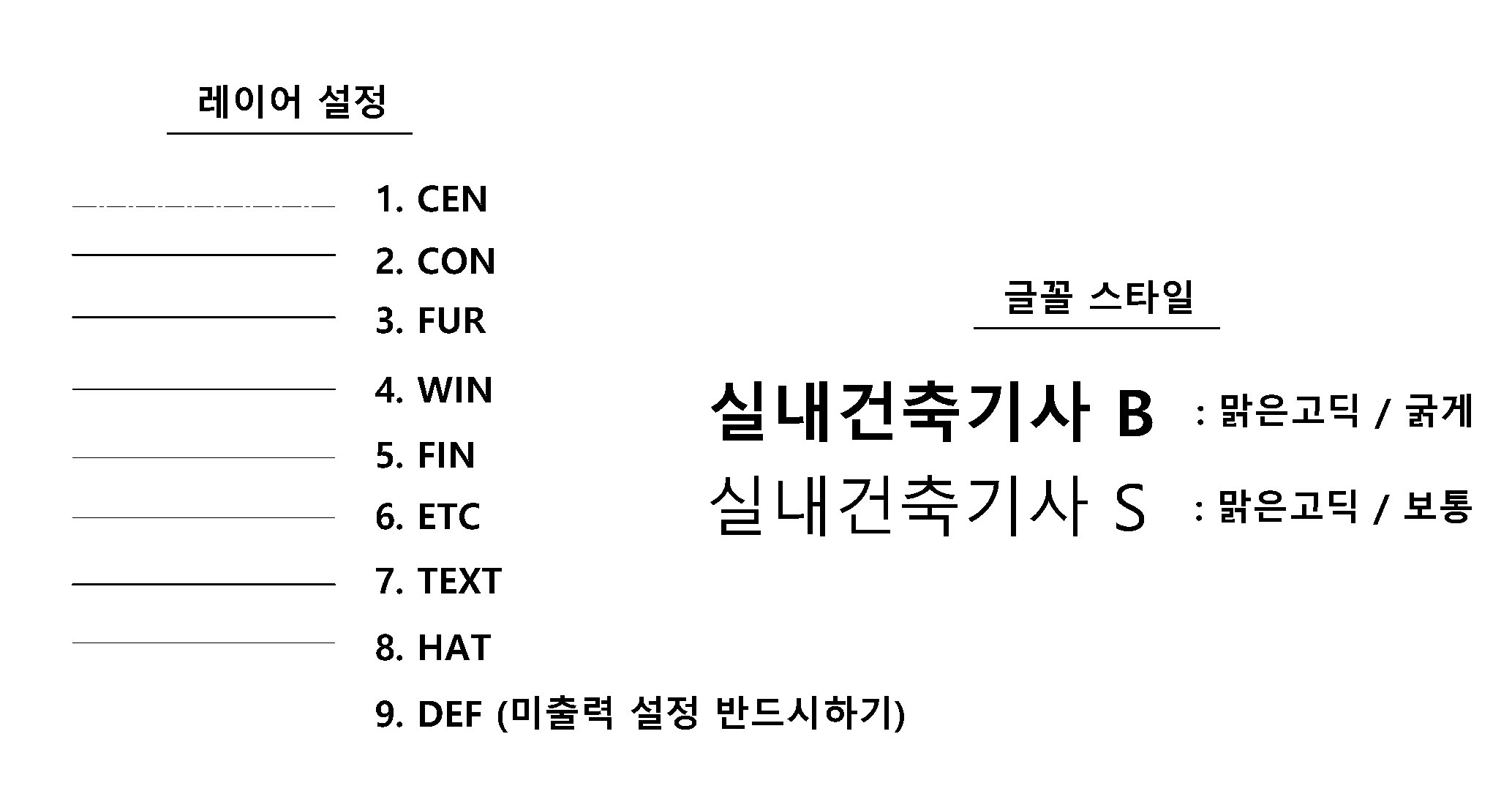

    안녕하세요 객체별 레이어 는 위 이미지를 참고하시면 좋을것 같고 선가중치는 저는 레이어 창에서 설정보다는 플롯스타일  테이블 창에서 정리하시는것을 권장드리며 설정방법은 해당 이미지를 참고하시면 좋을 것 같습니다. 감사합니다.

    0
  • Avatar
    ldh8120

    빠른 답변 감사합니다.



    0
