18년 1회 3번 문제 질문
안녕하세요 선생님. 언제나 도움 많이 받고 있습니다 :)
여기서는 이론 질문은 아니고, 습공기 선도 작도 관련해서 질문 내지는 의문이 있어서 글 올립니다.

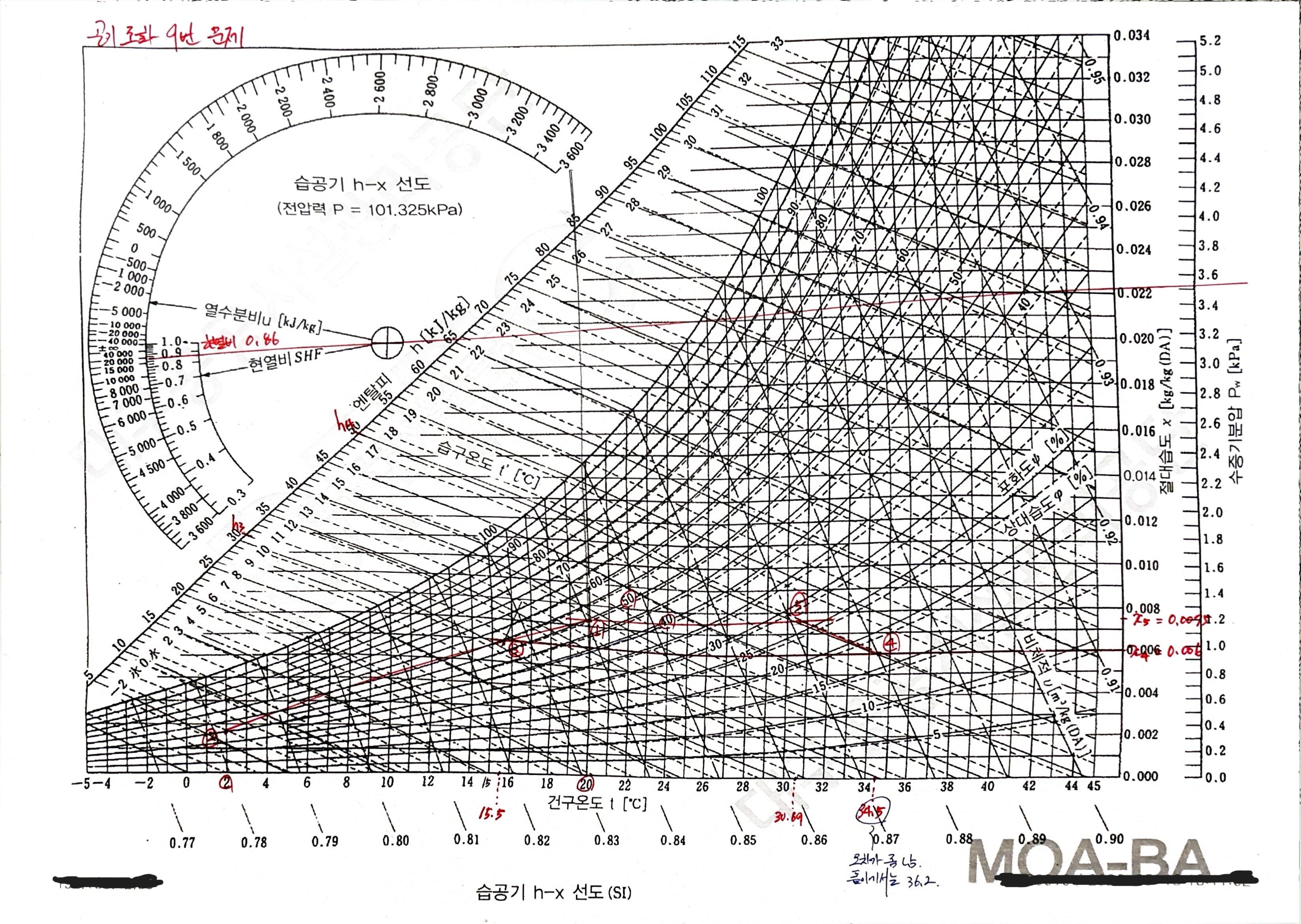

풀이 과정은 다 옳게 갔는데, t4 구할 때 값이 은근 차이가 납니다. 다른 수강생들이 한 질문 중에도 저처럼 t4가 대략 34.5℃ 부근으로 나오는 경우가 있던데, 뭐가 잘못된 걸까요? 현열비 0.86으로 그을 때도 저 십자원을 통과하도록 그렸습니다. 이렇게 t4를 34.5℃로 해서 문제를 풀면 틀렸다고 볼까요?
첨부한 사진은 다른 이름으로 저장하셔서 여시면 보시기 편하실 겁니다 :)
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
그래프를 정확하게 그리기는 쉽지 않습니다.
그런 의미에서 교재의 공기선도도 제가 최선을 다해 그렸지만 완벽하다고 할 수는 없는 것입니다.
질문에 올리신 그림과 교재의 그림을 비교해 본다면 질문에 올리신 그림의 5점의 절대습도값이
0.008 보다 많이 아래에 있는 것을 볼 수 있습니다. 이것은 shf 평행선의 차이 때문에 발생한 것입
니다.
5점으로 부터 습구온도 일정선을 따라 가습선을 그리고 온도 t4값을 찾으면 교재의 온도보다 작게
나옵니다.
공기선도는 여러번 그려보는 것이 중요합니다. 특히 shf 평행선을 많이 그려보는 것이 좋습니다.
오차 범위를 공표한 적은 없지만 관리공단에 문의한 결과 온도,습도,엔탈피 값이 약간 차이 나는 것은
정답으로 인정한다고 합니다.
더 질문있으면 말씀해 주세요.
감사합니다.
임재기
