배관 평면도를 가지고 계통도그릴때

wes0529

2026년 06월 24일 01:58

수직으로 내려가는지, 수직으로 올라가는지

다르지않나요?? 그냥 원형이 있고 원형안에 빈원이 있거나

원형안에 채워진 원형이 있을때

다르게 그려야하는게 아닌지 알고 싶습니다…

댓글 3개

imjaeki
2026년 06월 24일 13:40

교수님

안녕하십니까?
이패스코리아 임재기입니다.
평면도를 보고 입체도를 그리는 문제의 질문으로 알고 답변드립니다.
평면도는 어떤 배관을 위에서 본 그림입니다.
원형 안에 점이 있는 것은 점을 화살촉으로 생각하고 그 관이 위로 올라온다고 보는 것입니다.

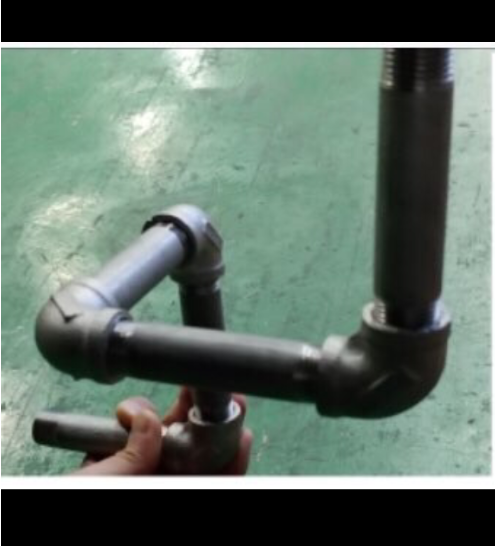

참고의 사진을 올려드립니다.
보시고 이해되지 않으시면 말씀해 주세요.
감사합니다.
임재기

0
wes0529
2026년 06월 25일 01:57

제가 묻고싶은건 배관이 수직으로 내려가는건지 올라가는건지 표시에 따라 달라야되는게 아닌지 여쭤보고싶습니다. 책에서는 전부다 위 사진처럼 표시를 해놔서…

0
imjaeki
2026년 06월 25일 08:09 (편집된 시간 2026년 06월 25일 08:11)

교수님

안녕하십니까?
이패스코리아 임재기입니다.
문제의 평면도를 보시면 동그라미 안에 점이 있습니다.
점은 화살촉이 그것을 보고 있는 나를 향해 위로 올라온다는 표현입니다.
따라서 수직으로 올라오는 배관을 의미하는 것입니다.
배관이 내려가는 기호는 동그라미 안에 x표시가 되어 있는 기호를 사용합니다.
즉, 화살의 뒷부분 깃이 보이는 것으로 표현한 것으로서 나로 부터 멀어지는 것입니다.
따라서 동그라미 안에 x표시가 되어있으면 위에서 아래로 내려가는 수직배관인 것입니다
더 질문 있으면 말씀해 주세요.
감사함니다.
임재기

0
