10년1회 6번 이 밸브표시는 뭔가요? 명칭과 정확한 역할이 궁금해요.

Avatar
as0486748
업데이트 시간

안녕하세요 교수님.

1.

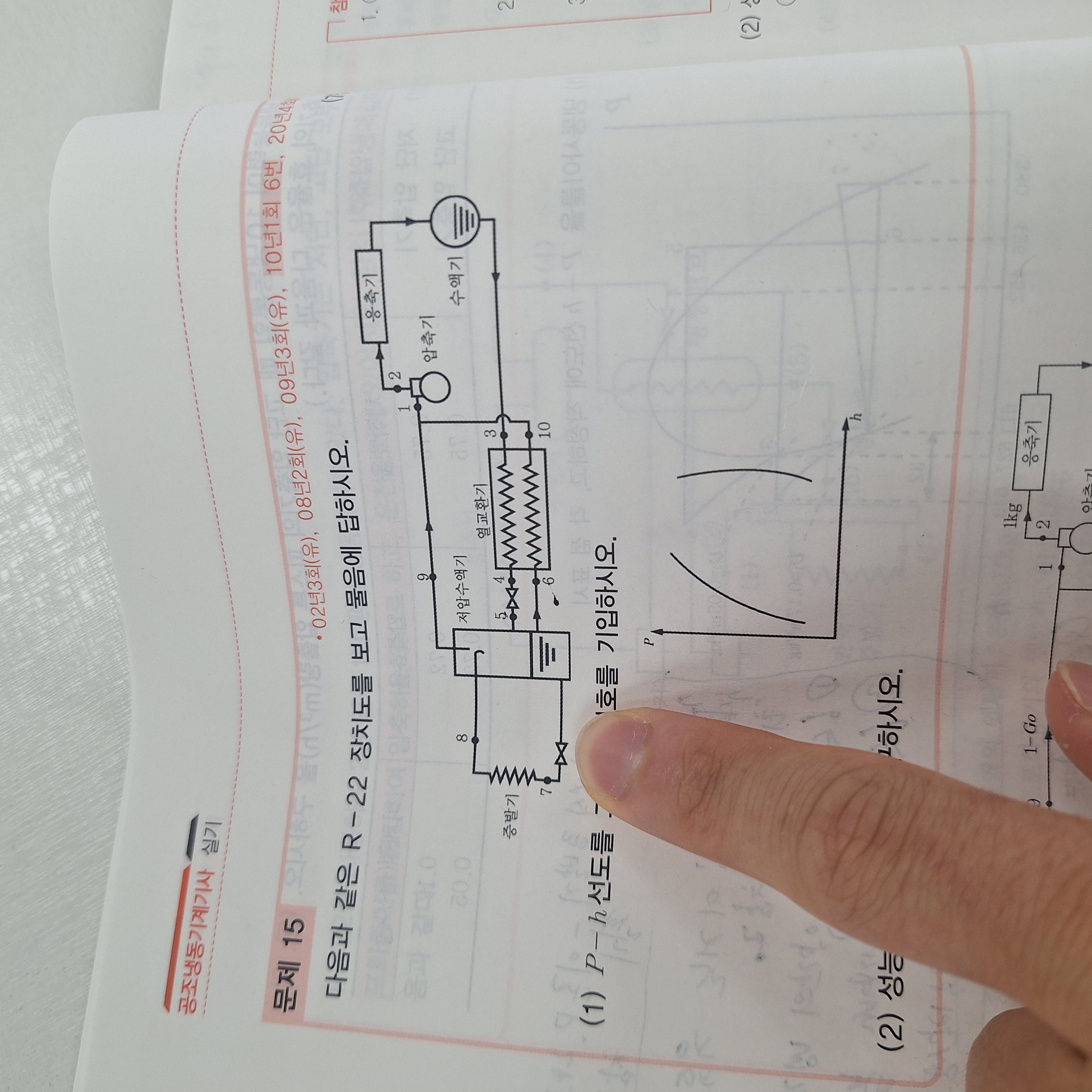

10년 1회 6번에서 장치도에 있는 7번직전에 있는 밸브표시는 뭔가요?

정확한 명칭과 역할이 궁금합니다.



2. 그래서 이것과 연관된 부분인 것 같은데 P-H선도 작성 풀이에선 6→7로 갈 때 왜 등엔탈피이면서 압력이 약간 상승하나요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    이 문제에서 질문하신 밸브는 냉매유량 조절밸브 또는 차단밸브를 표시한 것이라고 판단됩니다.

    액순환펌프에 의한 강제 순환식인 경우에는 그 곳에 감압밸브를 설치하여 펌프에 의한 압력상승을

    내려주는 역할을 하기도 합니다.

    6-7로 갈 때 등엔탈피 인 것은 그 과정 동안 열의 출입이 없다고 보기 때문이며, 압력이 상승하는 것은

    저압수액기에서 냉매액의 높이 H 때문입니다.

    더 질문 있으면 말씀해 주세요.

    감사합니다.

    임재기
