[08년2회 6번] 문제에 주어진 그림에서 숫자 8에서 감압V가 안 보이는데 장치도에서는 어떻게 알고 표시하나요

Avatar
as0486748

안녕하세요. 교수님.

08년2회 6번 문제에서 궁금한 점이 있어서 질문드립니다.

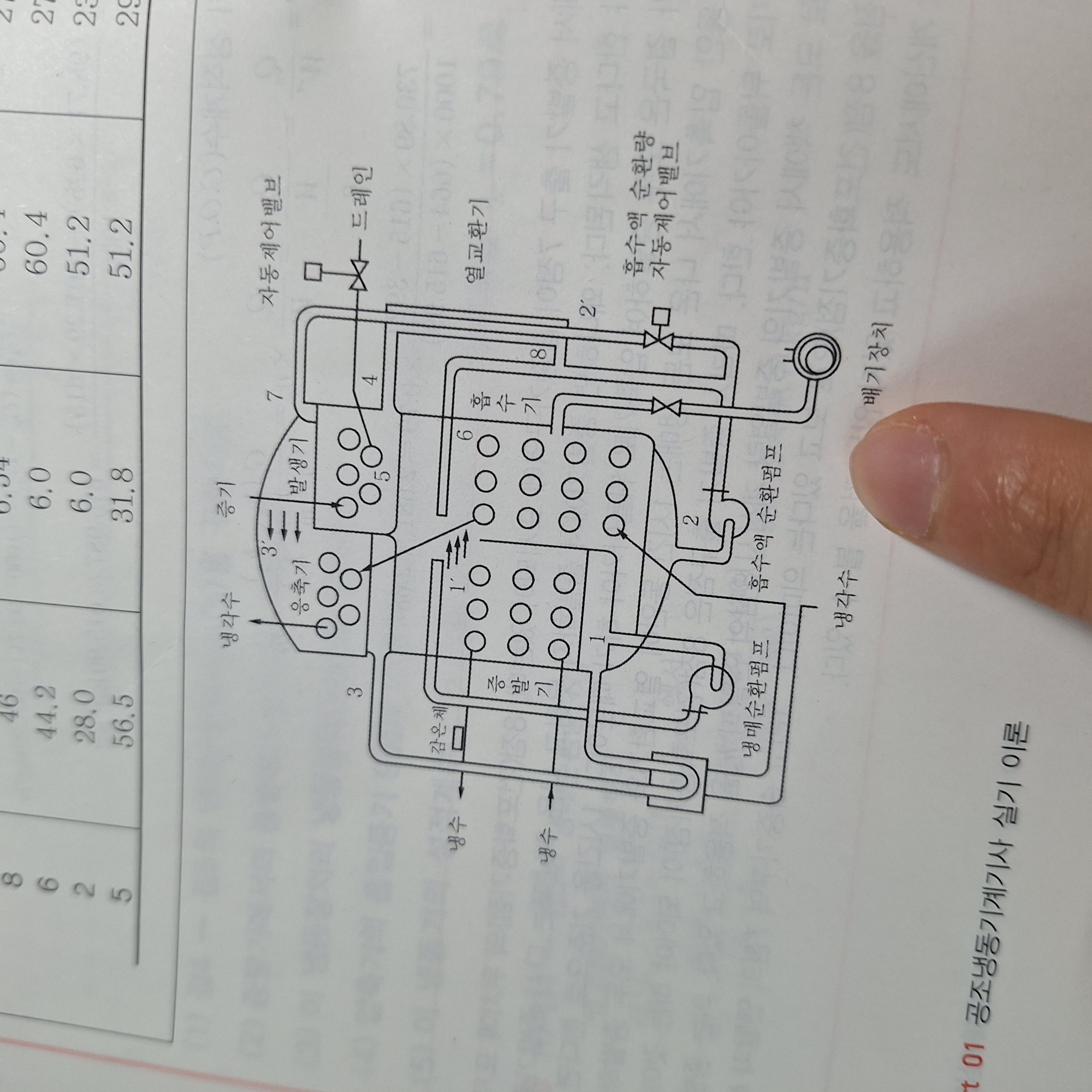

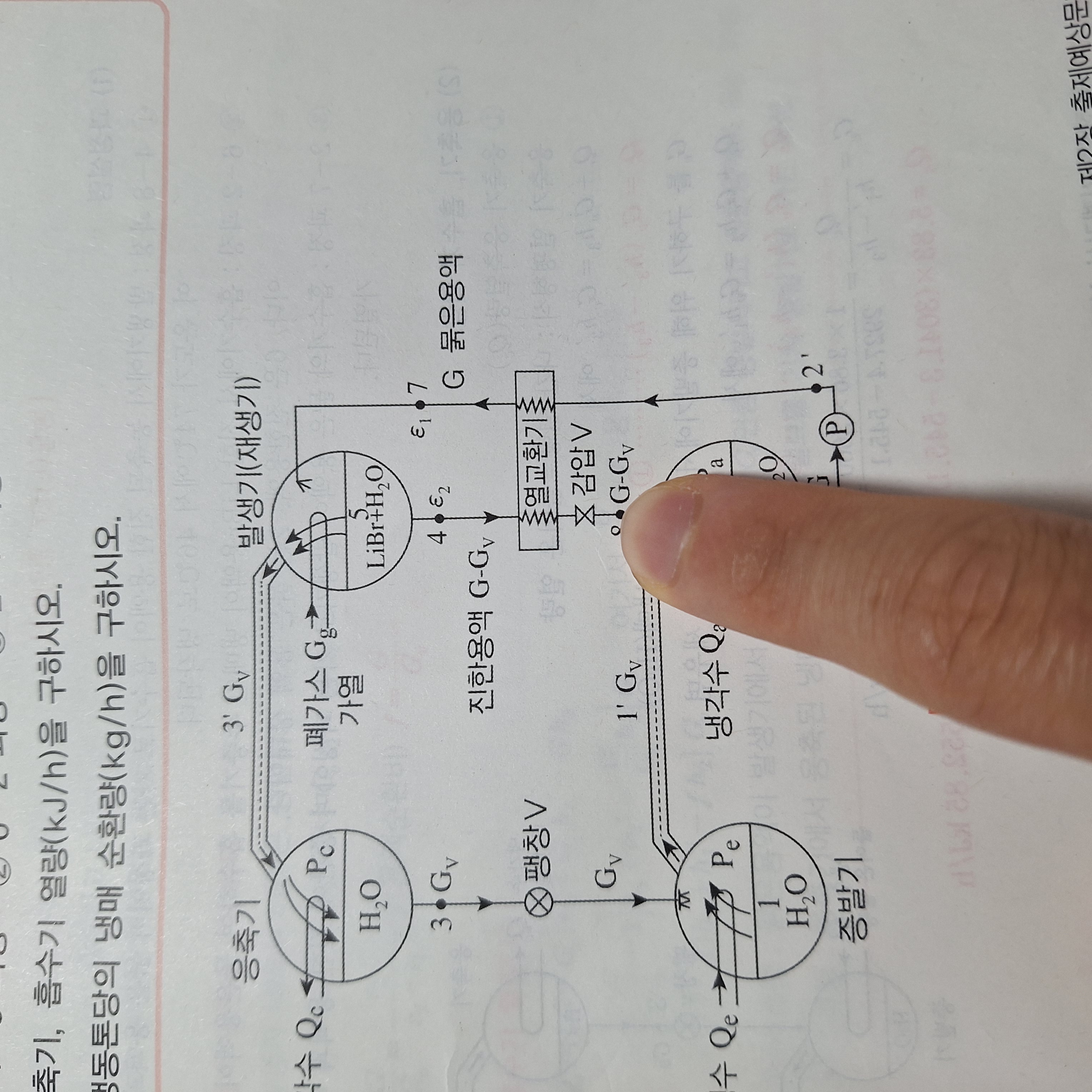

해당 문제의 해설에선 장치도 그림에서 감압V가 표시돼있고 문제에서 주어진 흡수기 단면도같은 곳에서는 감압V가 안 보입니다. 문제에서 어떻게 알고 표시한건지요? 아니면 그냥 상식적으로 흡수기 부분에선 알고 있어야할 것이라서 그냥 표시하면 된다는 의미이신가용??



감사합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    흡수식 냉동기에서 감압과 팽창은 배관(모세관과 같은 원리)의 마찰손실을 이용하여 감압을 시키는

    것입니다.

    감압 및 팽창에 의한 압력강하가  몇십 mmHg로 크지 않기 때문에 배관의 마찰손실로 감압을 시키는

    것입니다.

    응축기에서 증발기로 가는 배관의 팽창밸브도 장치에는 없습니다.

    응축기에서 증발기에 이르는 배관에서 압력손실이 발생하여 감압이 되는 것입니다.

    (모세관 팽창밸브와 같은 개념 입니다.)

    그런데 냉동사이클을 설명하기 위해서는 어쩔수 없이 팽창밸브와 감압밸브를 그려넣어야 하기에 사이클

    그림에 그려 넣은 것입니다.

    더 질문 있으면 말씀해 주세요.

    감사합니다.

    임재기
