공조 실기 열교환기 질문
21년 2회 8번 열교환기 문제에서 냉동능력을 h6-h5로 하셨는데 내 생각에는 h1-h5 즉 열교환을 통해 냉각된 부분도 냉각능력에 포함되어야 하는 것이 아닌가 해서 질문드립니다. 실제로 열교환을 한 만큼 냉동 효과를 더 내기 때문에 열교환기를 적영하는 것이 아닌지요.
그리고 어떤 출판사 에서는 응축용량을 가지고 냉매유량을 구하기 위해 h2'를 구할때 h1+(h2-h1)÷(압축효율÷기계효율)로 기계효율도 같이 나누었던데 어느것이 맞는지 확인하고 싶어서 문의 드립니다

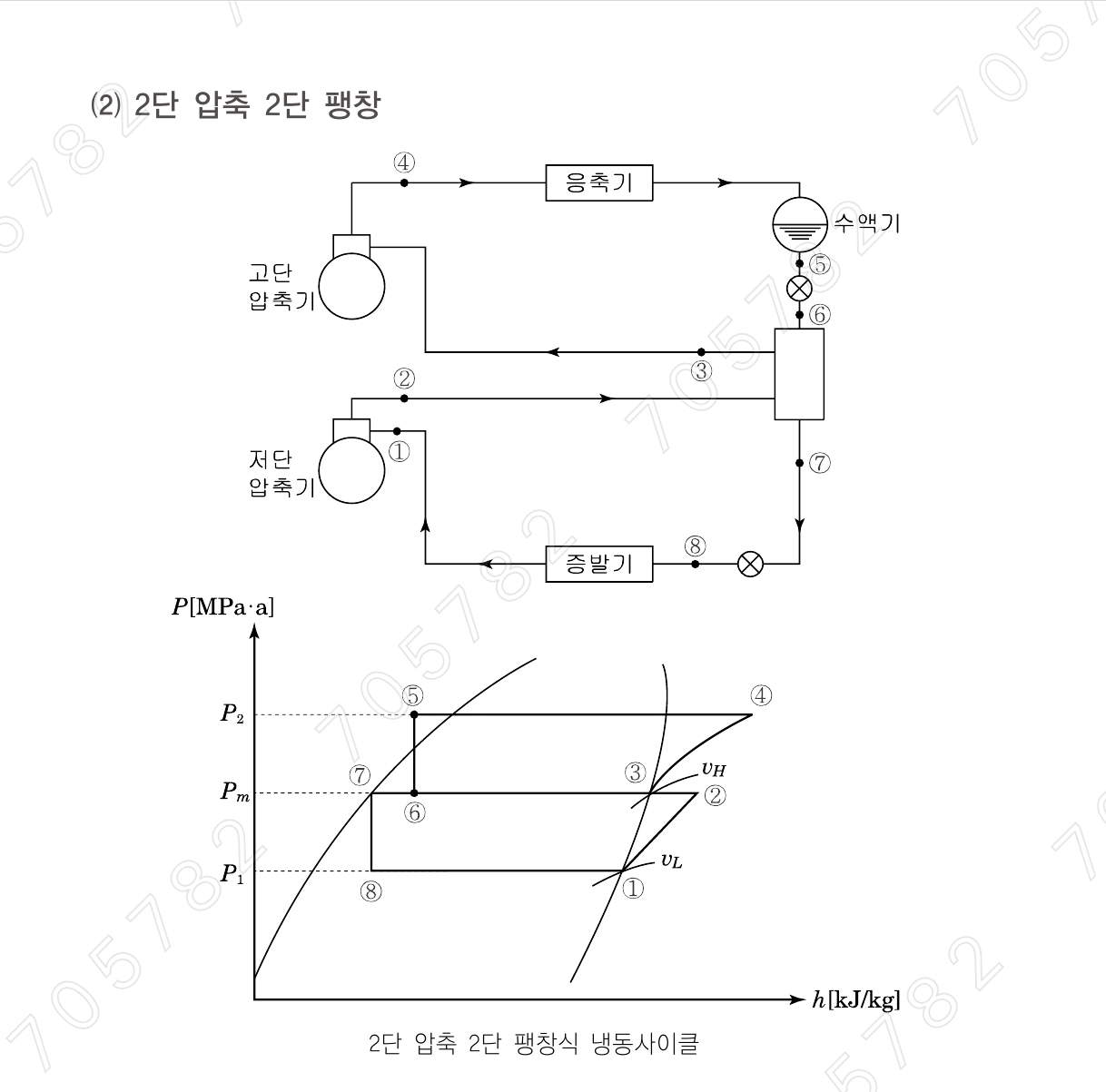

추가로 첨부의 2단압축 2단팽창 사이클의 냉매혼합기에서 2번의 냉매가스와 6번의 냉매(액+가스)로 들어와서 7번의 냉매액과 3번의 냉매가스로 나가는데 냉매 액과 가스가 분리되어 나가도록 하는 기능이 있는지 궁금해서 질문 드립니다
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1. 냉동능력은 증발기에서 냉매가 흡수한 열량입니다.
증발기 입구엔탈피가 h5이고 출구의 엔탈피가 h6 이므로 h6-h5로 하는 것이 맞습니다.
냉동능력은 열교환기에서 과열되는 열량과는 관련이 없기 때문에 열교환기의 열량은 포함되지
않는 것입니다.
2. 압축효율과 기계효율의 정의를 보시면 이해되실 것입니다.
압축효율 = (h2-h1) / (h2'-h1) 입니다. 이 압축효율 식으로 부터 h2'를 구하는 것입니다.
기계효율 = 가스의 실제압축 소요동력 / 압축기 모터의 소요동력(축동력) 입니다.
효율에 대해서는 실기교재 1권 압축기의 효율 및 축동력 편에 설명되어 있습니다.
3.중간냉각기에서 냉매액은 아래로 가라앉고 냉매증기는 위로 뜨기 때문에 자연적으로 분리되며
냉매액은 팽창밸브를 통해 증발기로 가고, 냉매 증기는 고단측 압축기로 들어가는 것입니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
