[13년1회 3번] 송풍기 전압 구할 때 리턴 덕트 외기덕트 두가지 모두 더해줘야하지 않나요?

Avatar
as0486748



안녕하세요. 교수님.

13년1회 3번 송풍기 전압 Pt에서  문제의 주어진 조건 중 리턴 덕트 외기덕트 저항들을 모두 더해줘야하지않나요? 문제 풀이에서는 왜 80 Pa 하나만 더해주신건가요?



0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    덕트나 배관에서 마찰손실(저항)은 손실값이 가장 큰 경로에 대해서만 구하면 그보다 손실이 작은

    경로에 대해서도 바람이나 물을 보내줄 수 있는 것입니다.  따라서 마찰손실이 가장 큰 경로에

    대해서만 구하는 것입니다.

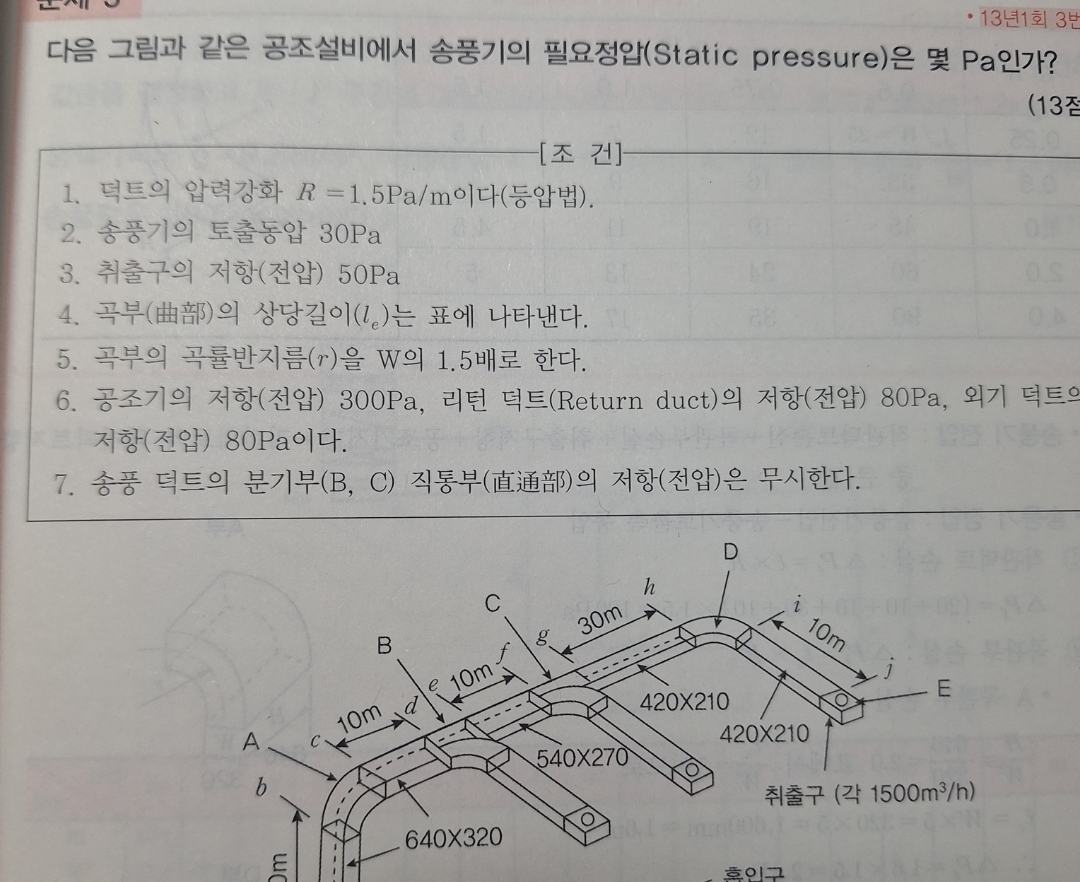

    이 문제에서 바람의 경로는 아래와 같이 6개의 경로가 있습니다.

    1번 경로 : 리턴덕트→공조기→송풍기→A→B→1번째 취출구

    2번 경로 : 리턴덕트→공조기→송풍기→A→B→C→2번째 취출구

    3번 경로 : 리턴덕트→공조기→송풍기→A→B→C→D→3번째 취출구

    4번 경로 : 외기덕트→공조기→송풍기→A→B→1번째 취출구

    5번 경로 : 외기덕트→공조기→송풍기→A→B→C→2번째 취출구

    6번 경로 : 외기덕트→공조기→송풍기→A→B→C→D→3번째 취출구

    그런데 리턴덕트의 저항과 외기덕트의 저항이 같기 때문에

    마찰저항이 가장 큰 경로인 3번 경로 와 6번 경로 중에서 어느 것으로 구해도 동일한 마찰저항이

    나오는 것입니다.

    결론적으로 외기덕트와 리턴덕트는 둘 중 1개만 적용하는것인데 마찰저항이 같기 때문에 어느 것을

    적용해도 됩니다.

    더 질문 있으면 말씀해 주세요.

    감사합니다.

    임재기

    1
