25년 3회 4번

Avatar
shwon08

25년 3회 4번 문제에서 성적계수 일량에 압축기일량-팽창기일량으로 대입했는데

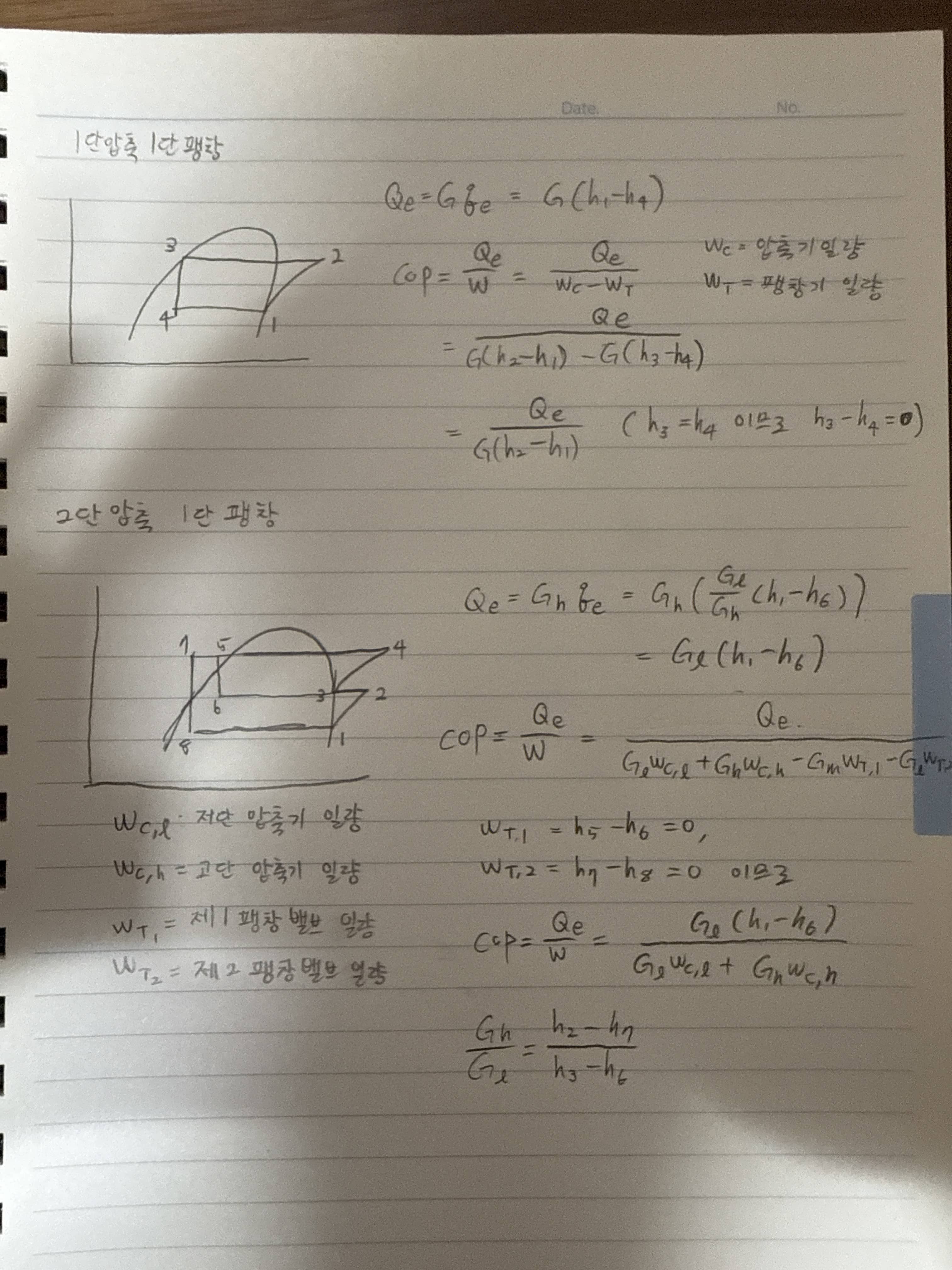

아래 그림처럼 기본 냉동사이클에서는 성적계수 일량에 압축기 일량에서 팽창밸브 일량을 빼줘야하는데 팽창밸브가 등엔탈피과정이라서 팽창밸브 일량이 0이 된다고 이해하면 될까요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    이 문제는 역브레이턴 사이클 입니다.

    실제 외부에서 투입된 일량은 압축기 일량 - 팽창기 일량 입니다.

    팽창기의 과정은 단열팽창 과정입니다. 등엔탈피 과정이 아닙니다.

    역브레이턴 냉동사이클은 질문에 올린 몰리엘 선도의 그림이 아닙니다.

    3→4 과정이 단열과정이므로 다른 것입니다.

    압축일량 wc 및 성적계수 구할 때 w = qc-qe 대하여 게시판 자료실에 643p 풀이정정을

    올려놓았습니다.

    더 질문 있으면 말씀해 주세요.

    감사합니다.

    임재기
