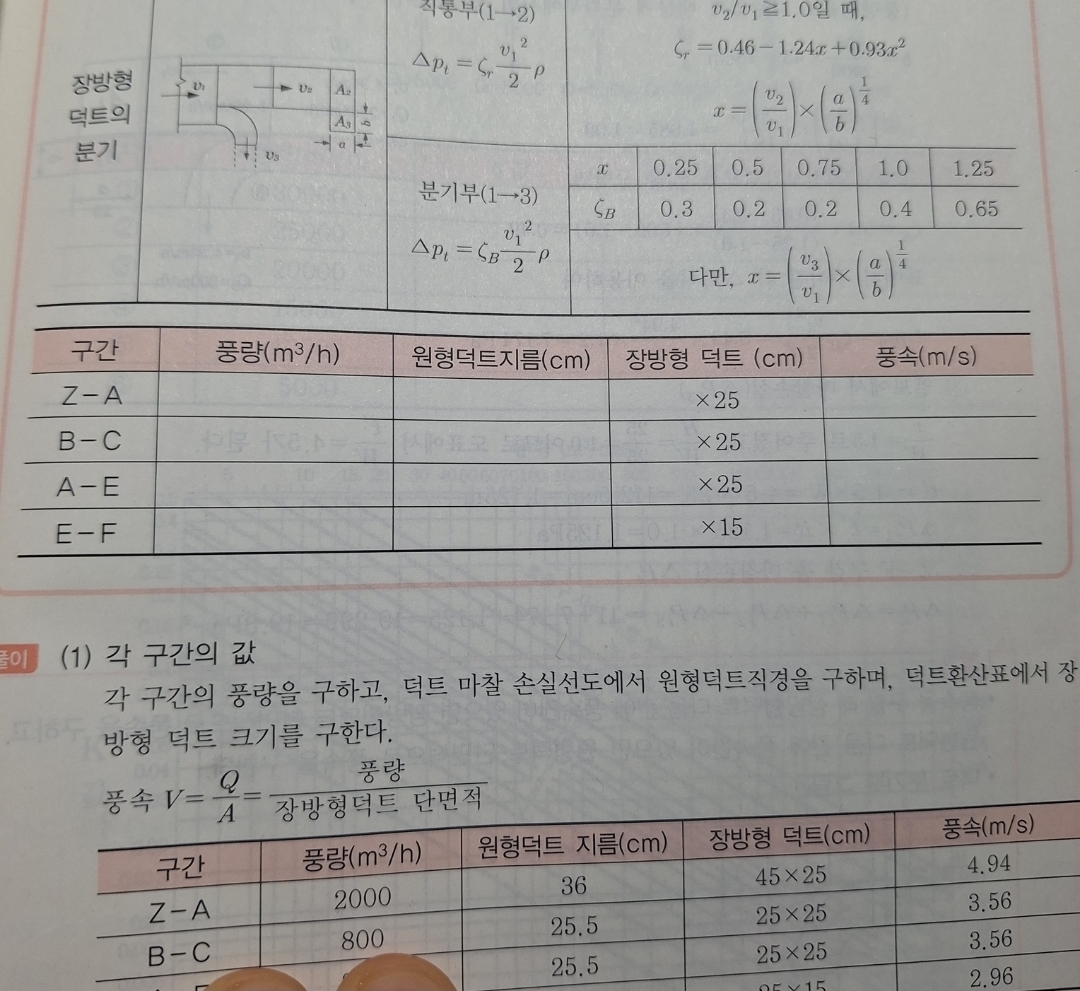

[11년 3회 7번] A 구간 덕트 분기부 그림에서 v2쪽 장방형 길이가 35라는 게 어떻게 나왔는지 궁금합니다.
안녕하세요. 교수님.
교재: 2026 이패스 임재기의 공조냉동기계기사 실기1 p.180

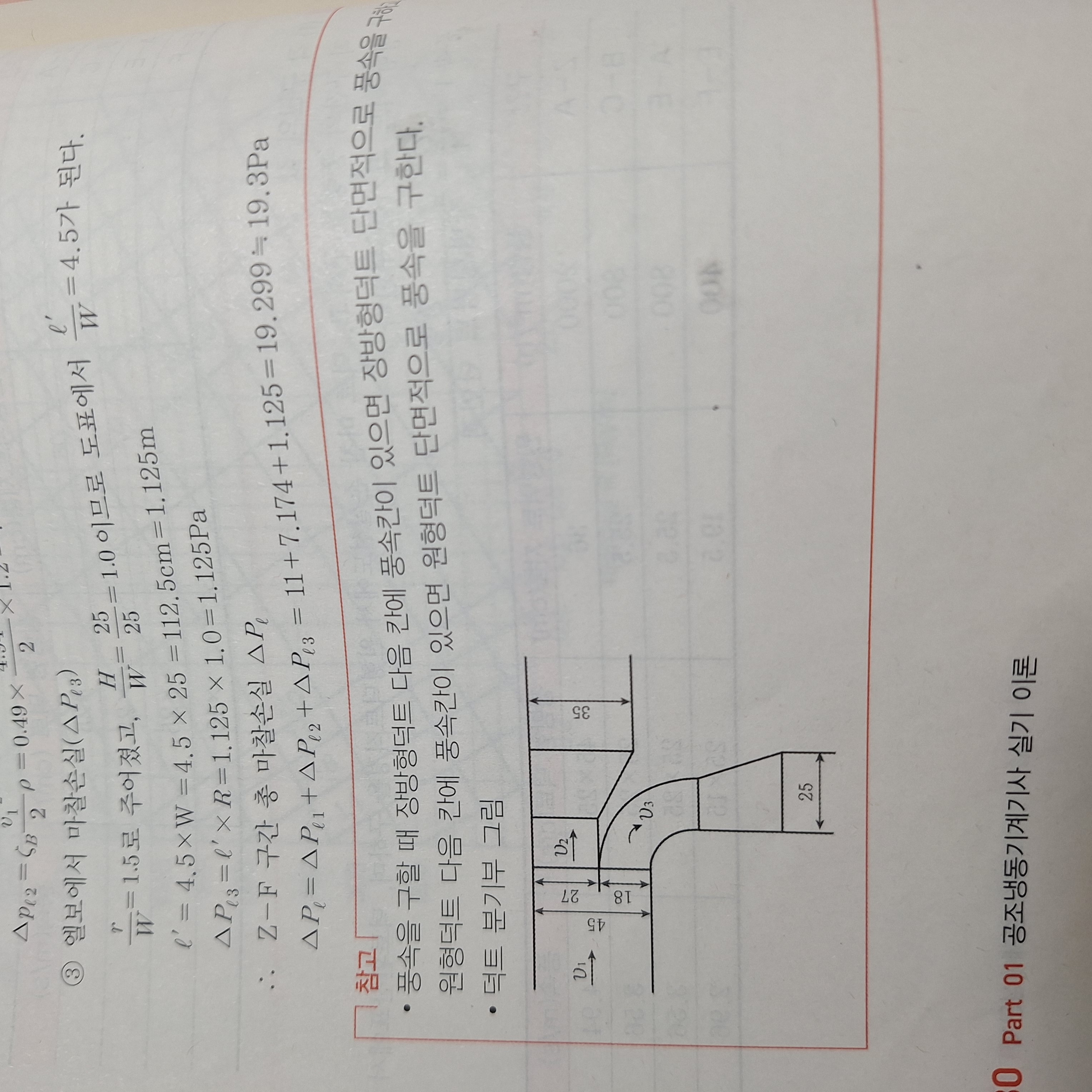

11년3회 7번 문제에서 참고 사항에 그려주신 그림을 보시면 v2쪽 장변길이가 왜 35 cm 로 나오나요? 35가 아니고 25아닌가요? 이 문제에서 참고사항에서 그려주신 덕트 분기부 그림에서는 v2쪽은 B-C구간을 기준으로 장단변 길이가 적용되는 거 아닌가요?
혹시 제가 문제에서 뭔가 놓친 게 있나해서 확인하고자 여쭤보려고 질문드립니다.
항상 감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
참고의 분기부 그림은 A부분 분기부 입니다.
A부분 분기 직후의 풍량은 취출구 3개를 감당하는 풍량이기 때문에 1200m³/h 입니다.
덕트 마찰손실 그래프에서 원형덕트 직경이 30을 약간 넘는 값이 나오고, 장방형 덕트로 환산하니
35x25를 구할 수 있었습니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
네. 감사합니다. 답변을 듣고 다시 문제를 보니 이해됐습니다.
35는 A-B구간인데 저는 먼저 표에서 구했던 B-C구간을 기준으로 바라봤어서 수치가 다르다고 생각됐습니다. 감사합니다.
그러면 교수님이 알려주신 참고 내용과 이 문제를 기준으로 보면 A부분에서 B부분을 거쳐가는 순간 장방형덕트의 장변길이가 35 cm에서 25 cm로 줄어드는 것인가 보군요.
감사합니다.
안녕하십니까?
이패스코리아 임재기입니다.
분기부 A를 지나서 약간 확대된 이후로 B까지는 장변길이가 35가 되는 것입니다
그 다음에 다시 25로 줄어드는 것이 맞습니다.
더 질문 있으면 말씀해 주새요.
감사합니다.
임재기
