[18년3회 10번] (1)번 전마찰손실 구할 때는 왜 직관거리를 중복적용 안 하나요?
안녕하세요. 교수님.

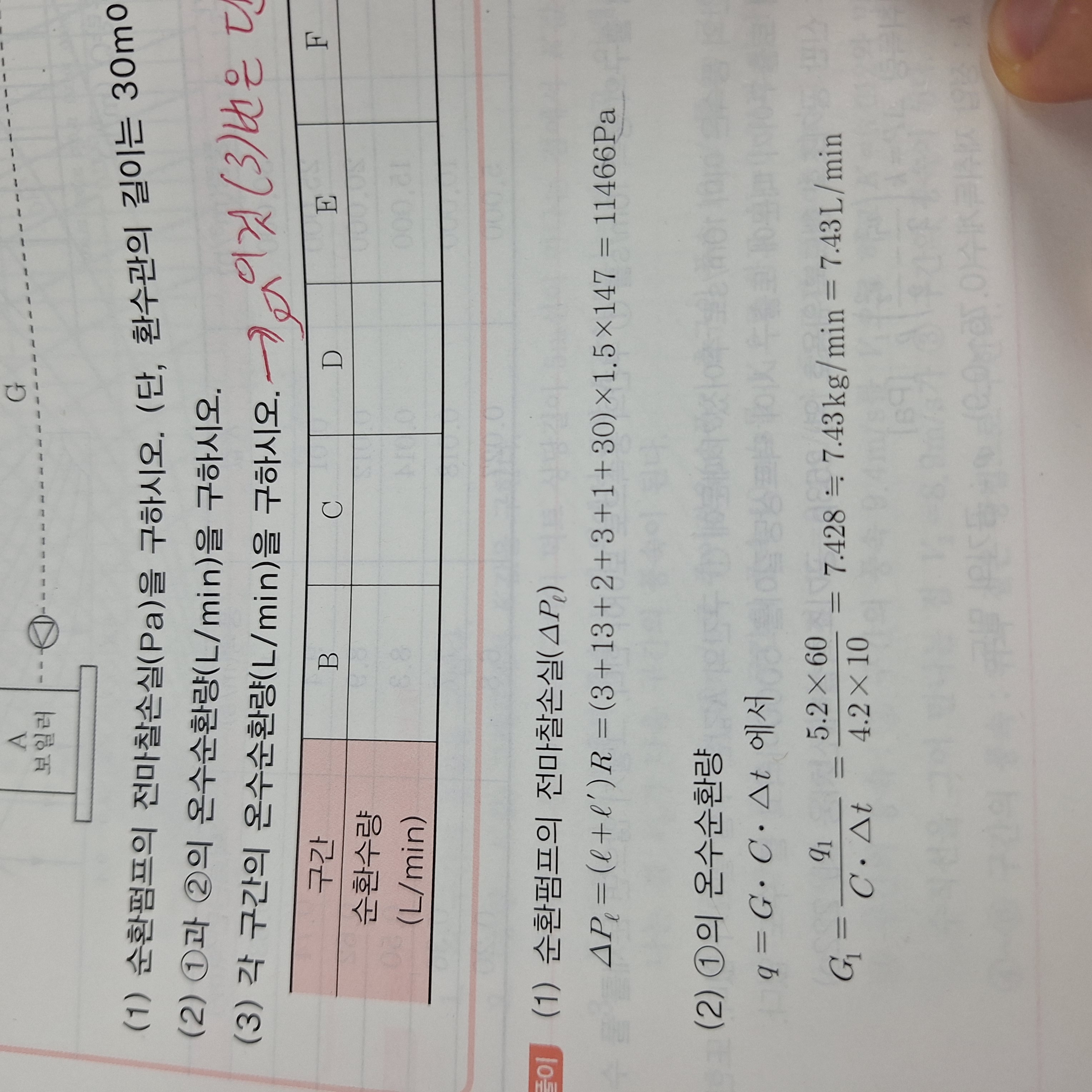

[18년3회 10번] (1)번에서는 직관길이를 2+3+1을 왜 중복 적용 안 하고 1번만 적용하나요?
(2)번에서 온수순환량을 구할 때는 B와 F를 보면 전체량을 구했는데 마찰손실은 왜 전체로 안 구하고 1번만 구해서 중복적용을 안 하나요?
전마찰손실이니까 전구간에 대해 마찰이 일어날 곳을 모두 포함하여 계산해야하지 않나요?
◇Pt=147x1.5x(3+13+2+3+1+1+2+3+1+1+30) [Pa]으로 해야하는거아닌지요? 왜 아닌지가 궁금합니다.
p.s 위 문제를 교수님이 교재에서 풀이해주신 것이 맞다면 이것을 이용하여 19년1회 8번 문제의 전마찰손실을 구하게 된다면, ◇Pt=111.36x2x(2+30+2+4+4+4+4+2+2+30+4) [Pa]인건가요?(문제 조건에서 국부저항 상당길이는 직관길이의 100%로 한다.라고 돼있어서 직관거리의 2배를 압력강하에 곱함.)
항상 감사드립니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
강의에서 여러번 설명드린 내용입니다.
강관이나 덕트에서 마찰손실은 손실이 가장큰 경로에 대하여만 구하면 손실이 그보다 작은 경로에
물이나 공기를 보내줄 수 있는 것입니다. 따라서 마찰손실이 가장 큰 경로에 대해서만 구하면 됩니다.
이 문제에서 마찰손실이 가장 큰 경로는 A→B→D→E 경로 입니다. 따라서 이 경로의 직관길이에
대해서만 마찰손실을 구하면 되는 것입니다. 그래서 그 경로의 길이만 적용한 것입니다.
19년1회 8번 문제의 전마찰손실은 ◇Pt=111.36x2x(2+30+2+4+4+4+4+2+2+30+4) [Pa] 입니다.
이 값은 순환펌프가 감당할 수 있는 마찰손실이라는 의미가 있습니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
